DESCRIPCIÓN
Lo que importa.

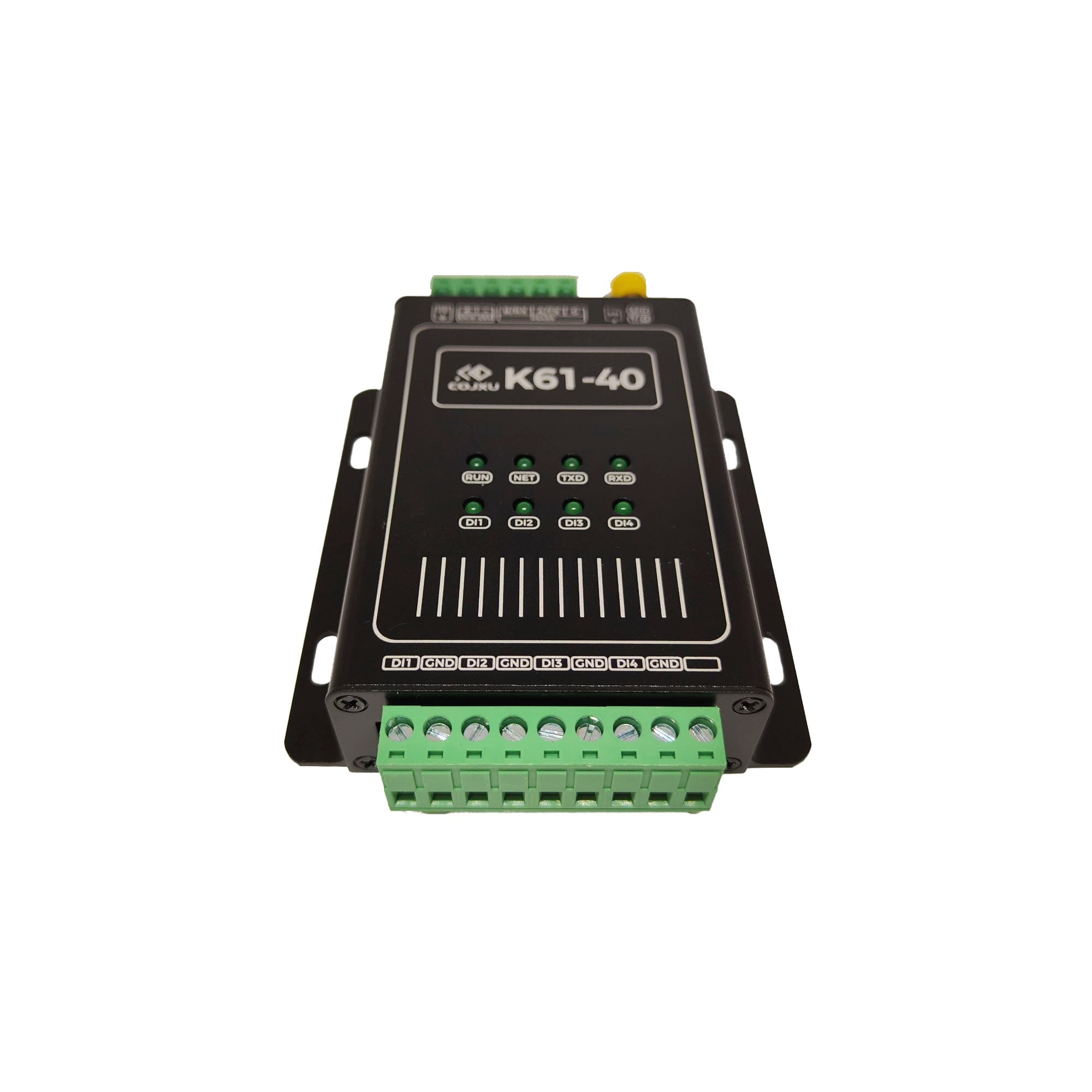

El Ebyte K61-DL20 es un módulo de transmisión remota de señales digitales diseñado para aplicaciones industriales donde se requiere llevar 4 entradas de contacto (DI) hacia 4 salidas digitales (DO) a través de un enlace inalámbrico LoRa de largo alcance o bien vía RS485/Modbus.

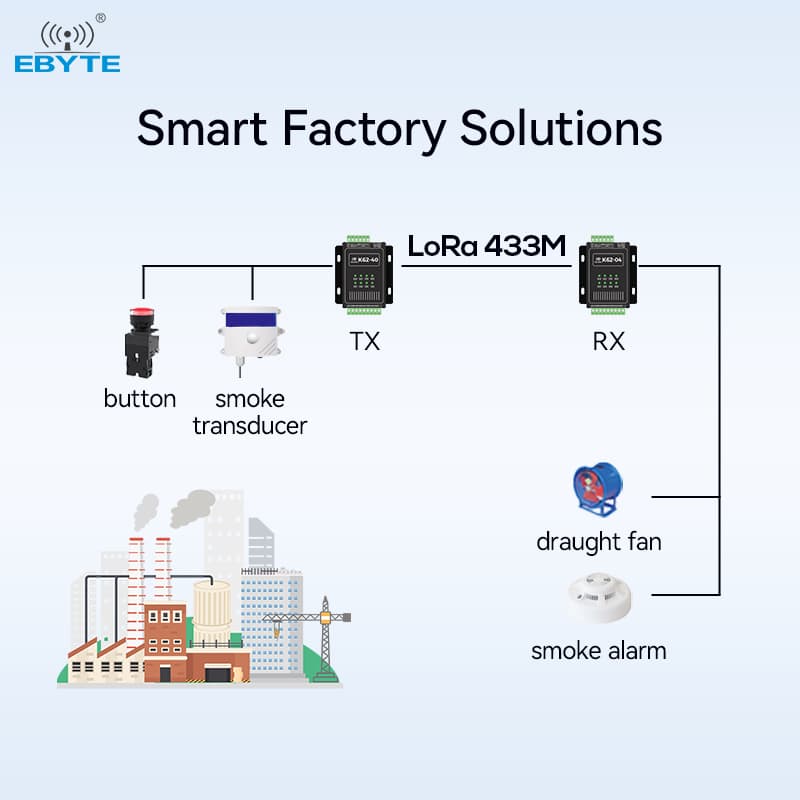

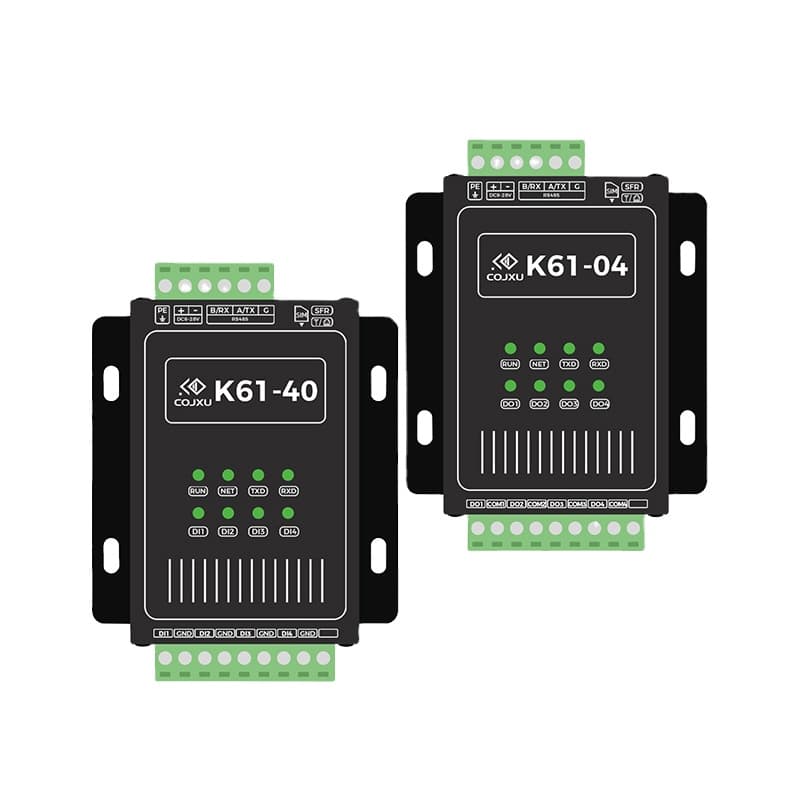

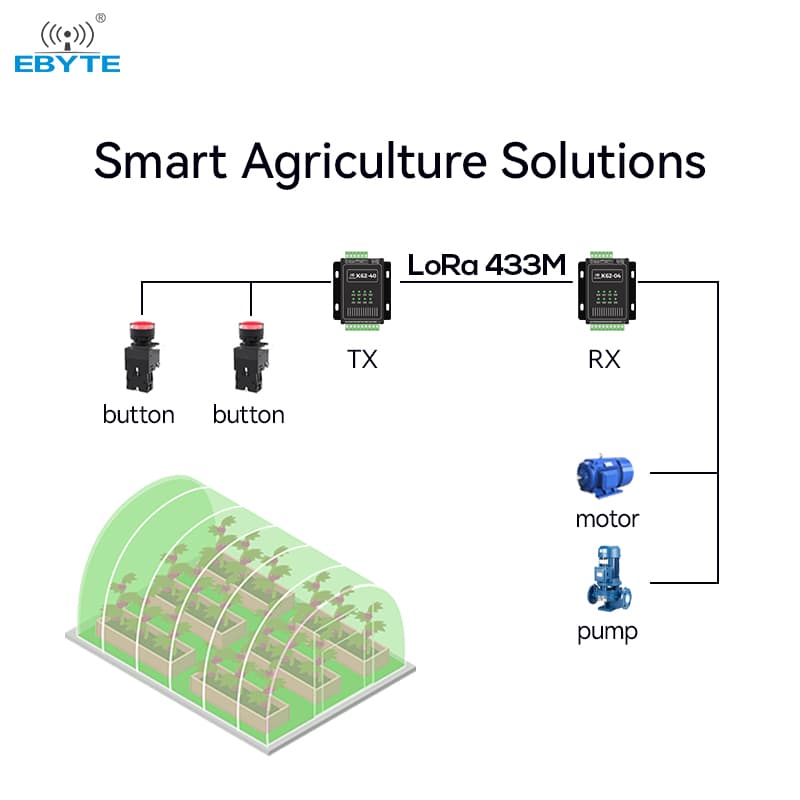

En una instalación típica se utilizan dos equipos K61-DL20 trabajando como emisor y receptor: el emisor lee el estado de los 4 contactos (pulsadores, finales de carrera, relés, etc.) y los envía por LoRa (espectro ensanchado SX1262); el receptor reproduce esos estados en sus 4 salidas DO, logrando una botonera remota 4DI → 4DO sin necesidad de tirar cables largos.
Características principales:
- Entradas / salidas: 4 canales DI y 4 canales DO (tipo señal digital)
- Comunicación inalámbrica: LoRa spread spectrum, chip SX1262
- Frecuencia de trabajo: 410,125 ~ 493,125 MHz (por defecto 410,125 MHz)
- Potencia de transmisión: 160 mW (22 dBm)
- Alcance típico: hasta ~4 km en entorno abierto y despejado con antena de 5 dBi, potencia máxima y air rate 2,4 k (condiciones de laboratorio)
- Interfaz cableada: RS485 con soporte de protocolo Modbus para integración a PLC/SCADA
- Tensión de alimentación: 8 ~ 28 V DC
- Consumo: potencia máx. ≈ 1 W, potencia media ≤ 0,5 W por módulo
- Conexión de alimentación y señales: bornera industrial enchufable 5,08 mm
- Grado de protección: carcasa no estanca, pero con buena resistencia a la humedad y protección total contra polvo
- Rango de temperatura de operación: −40 ~ +85 °C
- Dimensiones: 110 × 84,32 × 25,3 mm
- Peso: 164 ± 5 g
El K61-DL20 integra recubrimiento de tres protecciones en la tarjeta (anti-hongos, anti-humedad y anti-niebla salina), por lo que está preparado para entornos industriales exigentes.
Aplicaciones típicas:
- Botoneras y paneles de control remotos (apertura de portones, bombas, válvulas, etc.)
- Transmisión remota de alarmas de contacto seco entre edificios o salas eléctricas
- Extensión de E/S hacia zonas donde no es práctico tender cableado
- Integración con PLC y sistemas SCADA mediante Modbus/RS485
Gracias a la combinación de 4DI + 4DO, enlace LoRa de largo alcance y alimentación flexible de 8–28 VDC, el K61-DL20 es una solución muy conveniente para sustituir “cables aéreos” y extender señales digitales en proyectos de automatización industrial, agricultura, instalaciones remotas y sistemas de seguridad.
Los equipos permiten generar un enlace de entrada-salida donde un equipo tiene las entradas y el otro las salidas, lo que permite reflejar la entrada de un equipo en la salida del otro.
Usos:

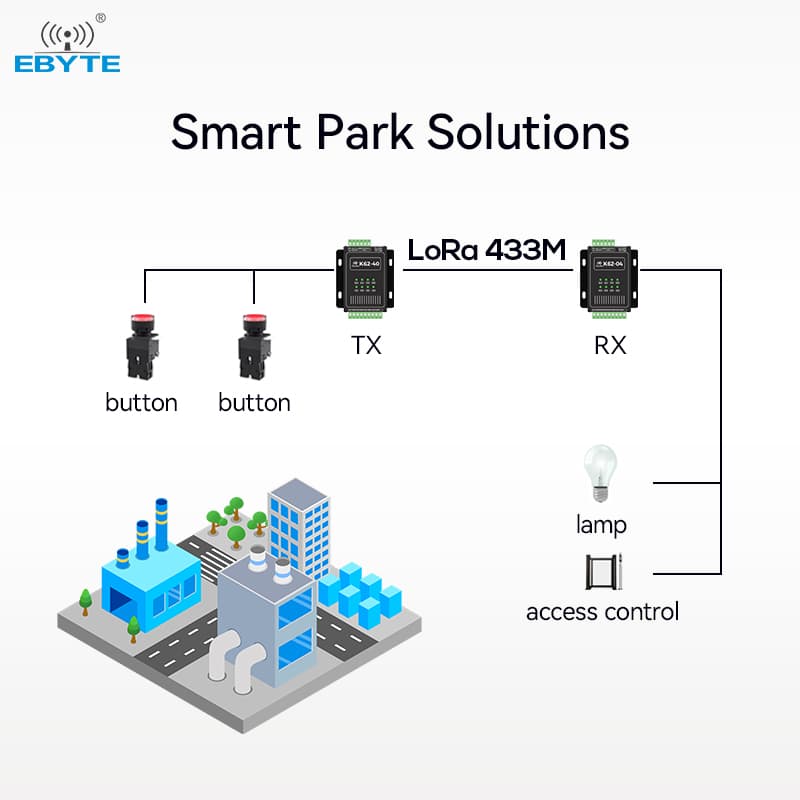

- Encendido remoto de bombas o focos: se coloca el receptor conectado a los contactores del panel eléctrico y el emisor a switches o botones.
- Transmisión de sensores con salida NPN: se coloca el transmisor conectado a los sensores y el receptor al PLC o equipo que se requiera para el monitoreo.
Modos de operación:
- Uno a uno: se conecta un equipo a otro reflejando la entrada del maestro en el esclavo.
- Uno a varios: se conecta un equipo maestro a varios esclavos, reflejando en todos los esclavos lo que el maestro tiene configurado. (El producto actual trae el par; para usar este modo es necesario comprar los demás receptores aparte).
- Modo transmisor RS485: se debe configurar con la herramienta del fabricante.
El equipo incluye:
- 2 × antenas LoRa
- 1 × transmisor con DI (Digital In, entrada digital)
- 1 × transmisor con RO (Relay Output, salida de relé)
- 1 × adaptador RS485 a USB
- 2 × cables adaptadores Jack 5.5 mm
Especificaciones
| Ítem | Descripción |
|---|---|
| Número de canales DI/DO | 4 |
| Tipo de interfaz | Tipo interruptor (señal digital) |
| Método de conexión | Bornera enchufable industrial 5,08 mm |
| Frecuencia de refresco | Cuando se detecta un cambio de señal, se dispara de inmediato (tiempo de debounce 150 ms) |
| Entrada de señal DI | 1. Compatible con contactos secos y húmedos; la entrada válida es nivel bajo en la señal de conmutación. 2. Canal de adquisición DI y GND: el rango de tensión efectiva para acción en nivel bajo es menor a 0,7 V; el rango de tensión soportada es menor a 30 V; la conexión invertida puede dañar el producto. |
| Salida de señal DO | 1. El tipo de salida es: contacto normalmente abierto de relé. 2. Rango de corriente de carga del contacto del relé: ≤ 3 A. |
| Tamaño del producto | 110 × 84,32 × 25,3 mm (largo × ancho × alto) |
| Peso del producto | 164 ± 5 g |
| Peso del paquete | 710 ± 10 g |
| Temperatura de operación | -40 ℃ ~ 85 ℃ |
| Temperatura de almacenamiento | -60 ℃ ~ 125 ℃ |
| Humedad de trabajo | 5 % ~ 95 % HR |
| Humedad de almacenamiento | 1 % ~ 95 % |
| Nivel de protección al agua | No es impermeable, con cierta resistencia a la humedad |
| Nivel de protección al polvo | Bloquea completamente el ingreso de polvo |
| Tensión de funcionamiento | Tensión DC: 8 V ~ 28 V DC |
| Tipo de conector de alimentación | Bornera enchufable industrial 5,08 mm |
| Consumo de potencia del transmisor | Pmax (consumo máximo) = 1 W, Pav (consumo promedio) ≤ 0,5 W |
| Consumo de potencia del receptor | Pmax (consumo máximo) = 1 W, Pav (consumo promedio) ≤ 0,5 W |
| Primer tipo de comunicación | RS485 |
| Aislamiento en la primera interfaz de comunicación (RS485) | No |
| Método de conexión de la primera comunicación | Bornera enchufable industrial 5,08 mm |
| Tipo | Radio LoRa de espectro ensanchado (SX1262) |
| Potencia de transmisión | 160 mW (22 dBm) |
| Frecuencia de trabajo | 410,125 ~ 493,125 MHz (por defecto 410,125 MHz) |
| Distancia medida | 4000 m (entorno abierto y despejado, potencia máxima, air rate 2,4 k, antena de 5 dBi, cable de 1 m). Se recomienda que la distancia real en aplicaciones de ingeniería sea ≤ 1000 m. |
| Velocidad aérea (air rate) | 2,4 ~ 62,5 kbps (por defecto 4,8 kbps) |
| Sensibilidad de recepción | -138 dBm |
| Fórmula de cálculo de la frecuencia real | Frecuencia real = 410,125 MHz + canal × 1 MHz |
| Número de canales | 83 |
| Interfaz / impedancia / frecuencia de antena compatible | Conector SMA hembra roscado con pin interno / impedancia equivalente 50 Ω / 433 MHz |

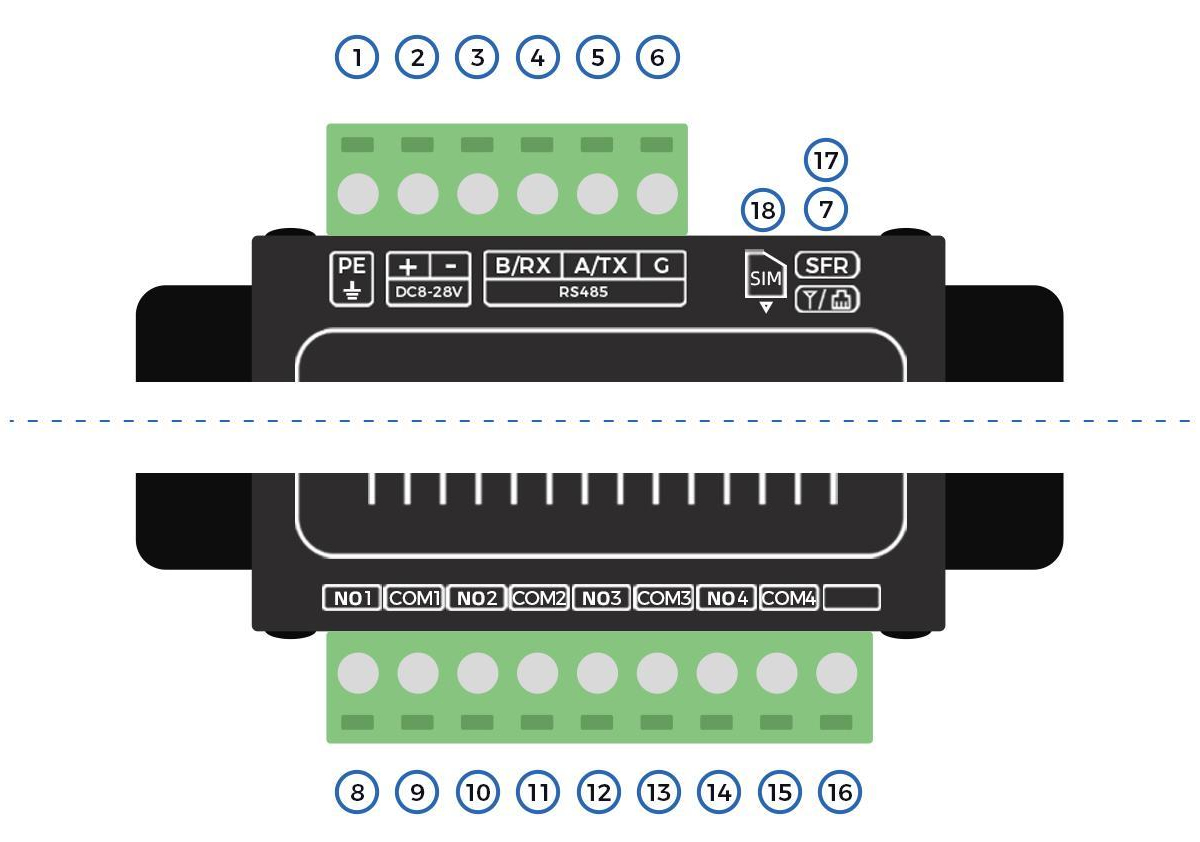

Pinout del dispositivo
| N° | Puerto / Definición | Función | Descripción de señal de entrada / uso |
|---|---|---|---|
| 1 | PE | Terminal de tierra de protección | Puesta a tierra para protección contra descargas. Si la toma de tierra es buena, se recomienda conectar también la carcasa del producto a tierra; de lo contrario, no. |
| 2 | + | Alimentación positiva | Entrada de tensión positiva. Rango de entrada DC: 8–28 V. |
| 3 | - | Tierra de alimentación | Entrada negativa de alimentación (0 V). |
| 4 | B/RX | Interfaz de comunicación B/RXD | Línea B de interfaz RS485 / (RS232_RXD). |
| 5 | A/TX | Interfaz de comunicación A/TXD | Línea A de interfaz RS485 / (RS232_TXD). |
| 6 | G | Puerto de comunicación | Tierra de RS485 (puede quedar sin conectar) / tierra de señal RS232 (0 V). |
| 7 | Segunda interfaz de comunicación | Puerto de antena / puerto de red | Conector para antena 433 MHz / conector de puerto de red (según versión). |
| 8 | NO1 | Canal de salida 1 | Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A. |
| 9 | COM1 | Común 1 | Terminal común del canal de salida de relé 1. |
| 10 | NO2 | Canal de salida 2 | Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A. |
| 11 | COM2 | Común 2 | Terminal común del canal de salida de relé 2. |
| 12 | NO3 | Canal de salida 3 | Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A. |
| 13 | COM3 | Común 3 | Terminal común del canal de salida de relé 3. |
| 14 | NO4 | Canal de salida 4 | Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A. |
| 15 | COM4 | Común 4 | Terminal común del canal de salida de relé 4. |
| 16 | - | Ninguno | Dejar al aire, no conectar. |
| 17 | SFR | Reset | Mantener presionado 3 segundos para restaurar los valores de fábrica (Set Factory Reset). Se indica por el estado del LED RUN. |
| 18 | SIM | Ranura para tarjeta SIM | Insertar tarjeta IoT de datos o tarjeta con plan de datos. (Este producto no dispone de ranura SIM). |

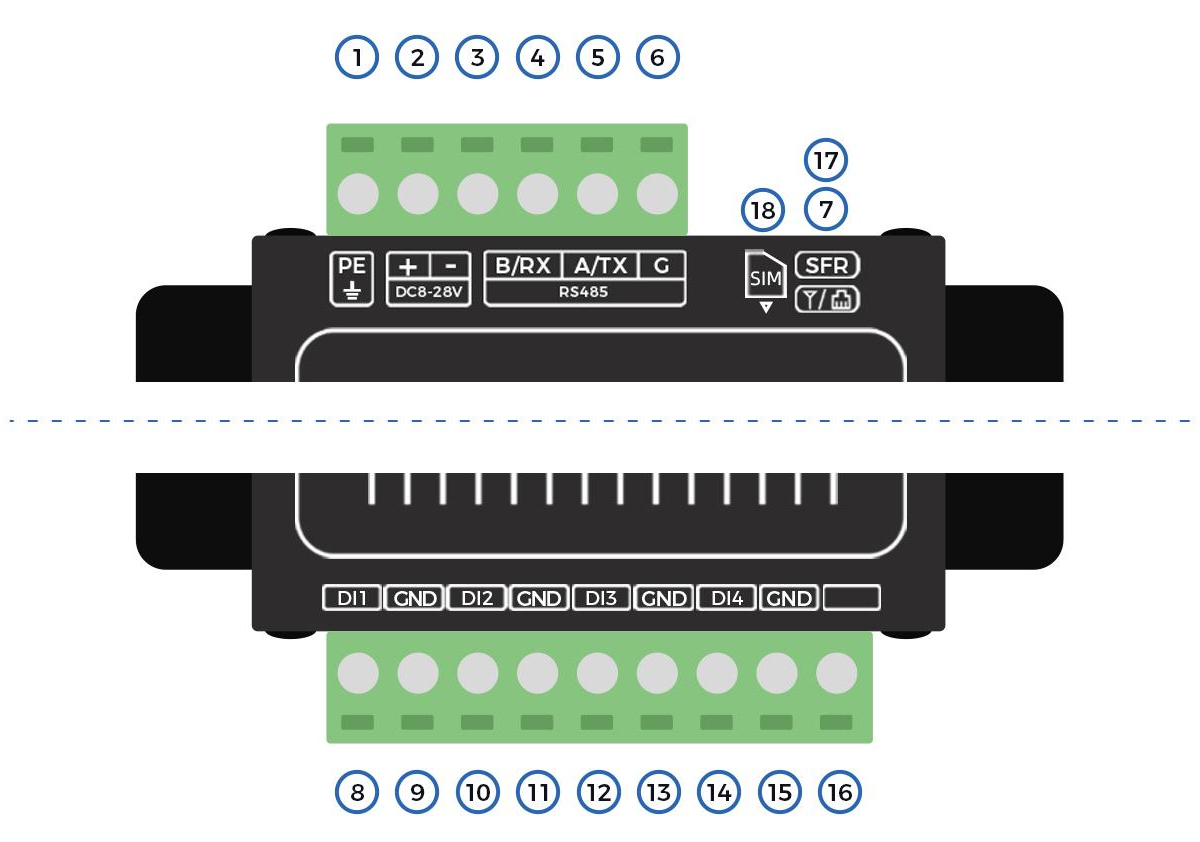

| N° | Puerto / Definición | Función | Descripción |
|---|---|---|---|
| 1 | PE | Terminal de tierra de protección | Puesta a tierra para protección contra descargas. Si la puesta a tierra es buena, se recomienda conectar también la carcasa del producto a tierra; de lo contrario, no. |
| 2 | + | Alimentación positiva | Entrada de tensión positiva. Rango de entrada DC: 8–28 V DC. |
| 3 | - | Tierra de alimentación | Entrada negativa de alimentación (0 V). |
| 4 | B/RX | Interfaz de comunicación B/RXD | Línea B de interfaz RS485 / (RS232_RXD). |
| 5 | A/TX | Interfaz de comunicación A/TXD | Línea A de interfaz RS485 / (RS232_TXD). |
| 6 | G | Puerto de comunicación | Tierra de RS485 (puede quedar sin conectar) / tierra de señal RS232 (0 V). |
| 7 | Segunda interfaz de comunicación | Puerto de antena / puerto de red | Puerto de antena 433 MHz / conector de puerto de red. |
| 8 | DI1 | Canal de adquisición de señal 1 (DI1) | Canal de adquisición de señal de conmutación 1. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido. |
| 9 | GND | Negativo de entrada | Negativo de entrada (0 V). |
| 10 | DI2 | Canal de adquisición de señal 2 (DI2) | Canal de adquisición de señal de conmutación 2. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido. |
| 11 | GND | Negativo de entrada | Negativo de entrada (0 V). |
| 12 | DI3 | Canal de adquisición de señal 3 (DI3) | Canal de adquisición de señal de conmutación 3. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido. |
| 13 | GND | Negativo de entrada | Negativo de entrada (0 V). |
| 14 | DI4 | Canal de adquisición de señal 4 (DI4) | Canal de adquisición de señal de conmutación 4. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido. |
| 15 | GND | Negativo de entrada | Negativo de entrada (0 V). |
| 16 | - | Ninguno | Dejar al aire, no conectar. |
| 17 | SFR | Reset | Mantener presionado 3 segundos para restaurar valores de fábrica (Set Factory Reset), indicado por el estado del LED RUN. |
| 18 | SIM | Ranura para tarjeta SIM | Insertar tarjeta IoT de datos o tarjeta con plan de datos. (Este producto no dispone de ranura SIM). |

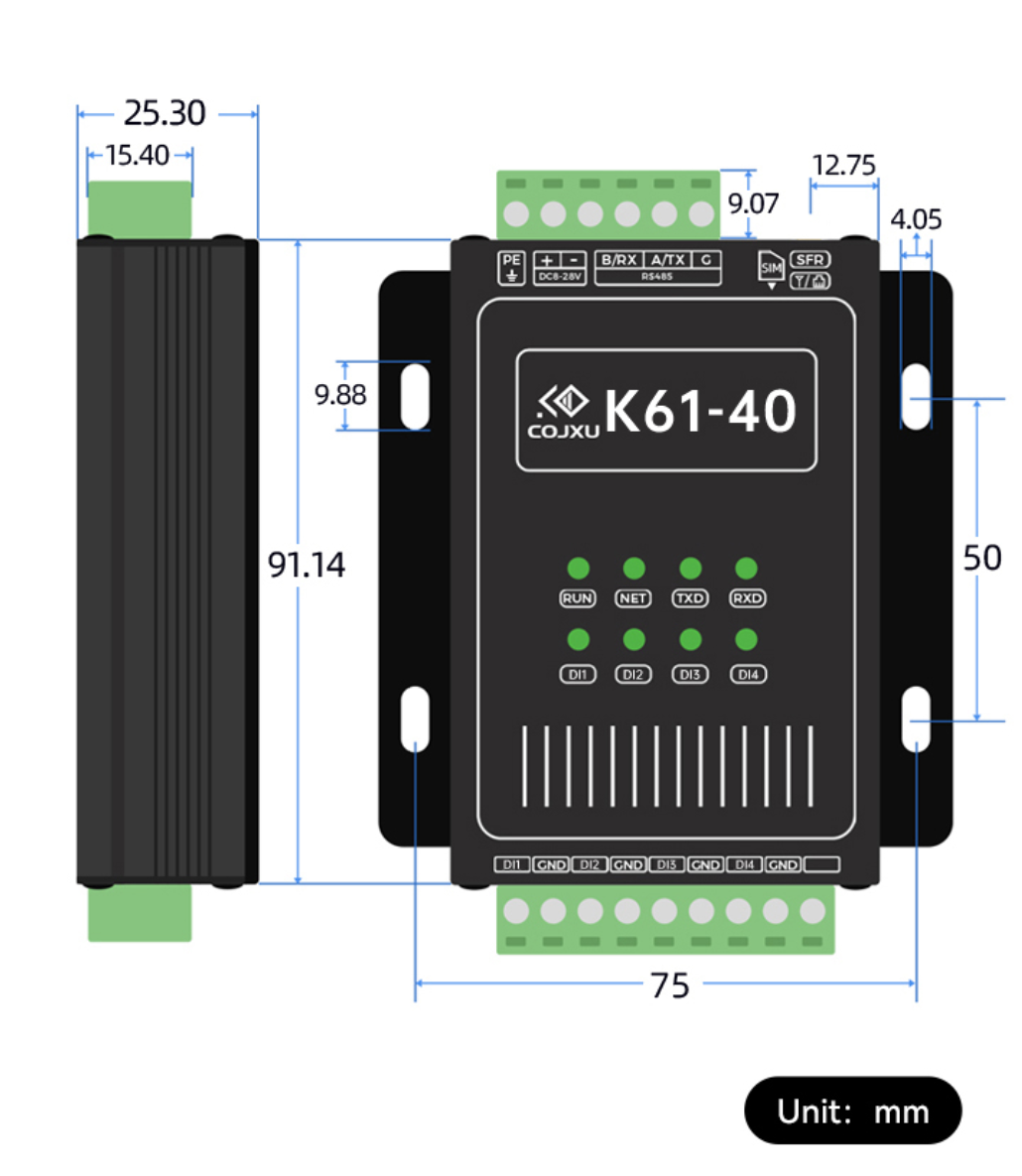

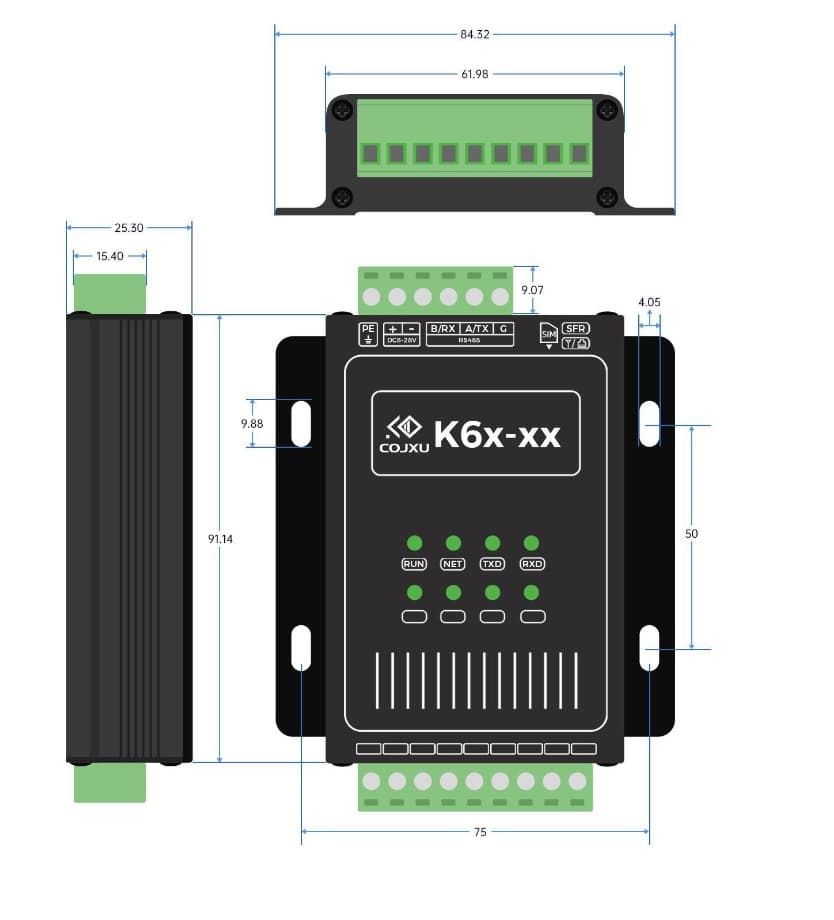

Tamaño del Producto
