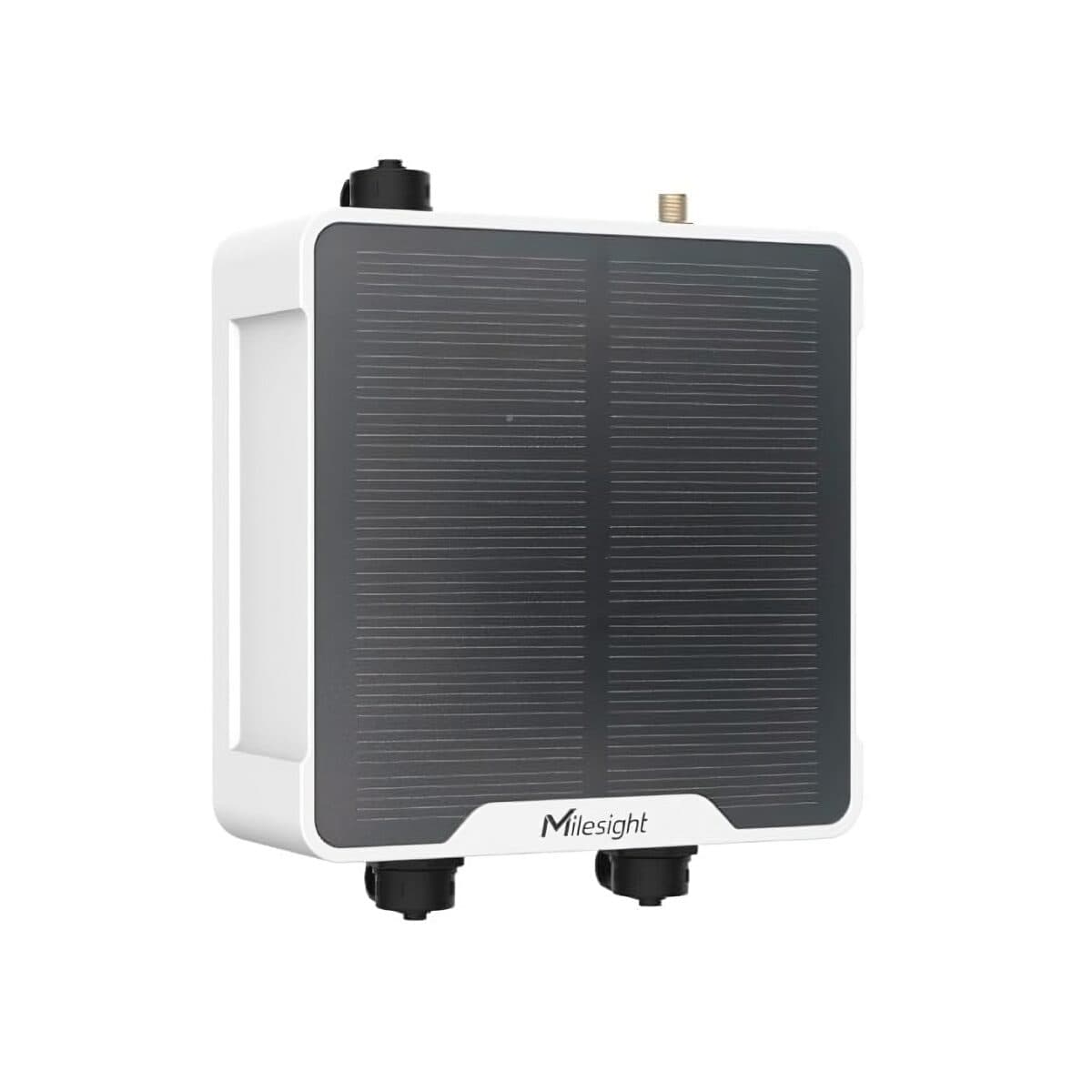

Controlador de Válvulas LoRaWAN con Panel Solar y Antena Externa UC511 – Milesight
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.
El Milesight UC511 EA (Antena Externa) es un controlador LoRaWAN de válvulas solenoides con antena externa, diseñado para automatizar sistemas de riego e irrigación en entornos agrícolas y de paisajismo donde se requiere largo alcance y alta robustez. Permite accionar a distancia válvulas con solenoide latch DC 12 V de 2 hilos y, al mismo tiempo, medir caudal o estado mediante sus entradas digitales.
La versión EA (External Antenna) incorpora un conector SMA hembra de 50 Ω para antena LoRa externa, lo que mejora el alcance y la confiabilidad del enlace en campos abiertos, valles o instalaciones con interferencias. Además, esta versión añade un conector M12 de alimentación DC 5–24 V, que permite alimentar y recargar el equipo desde fuentes industriales externas, en conjunto con el panel solar integrado de 6 V / 1,7 W y sus 2 baterías recargables ICR18650 de 2550 mAh.

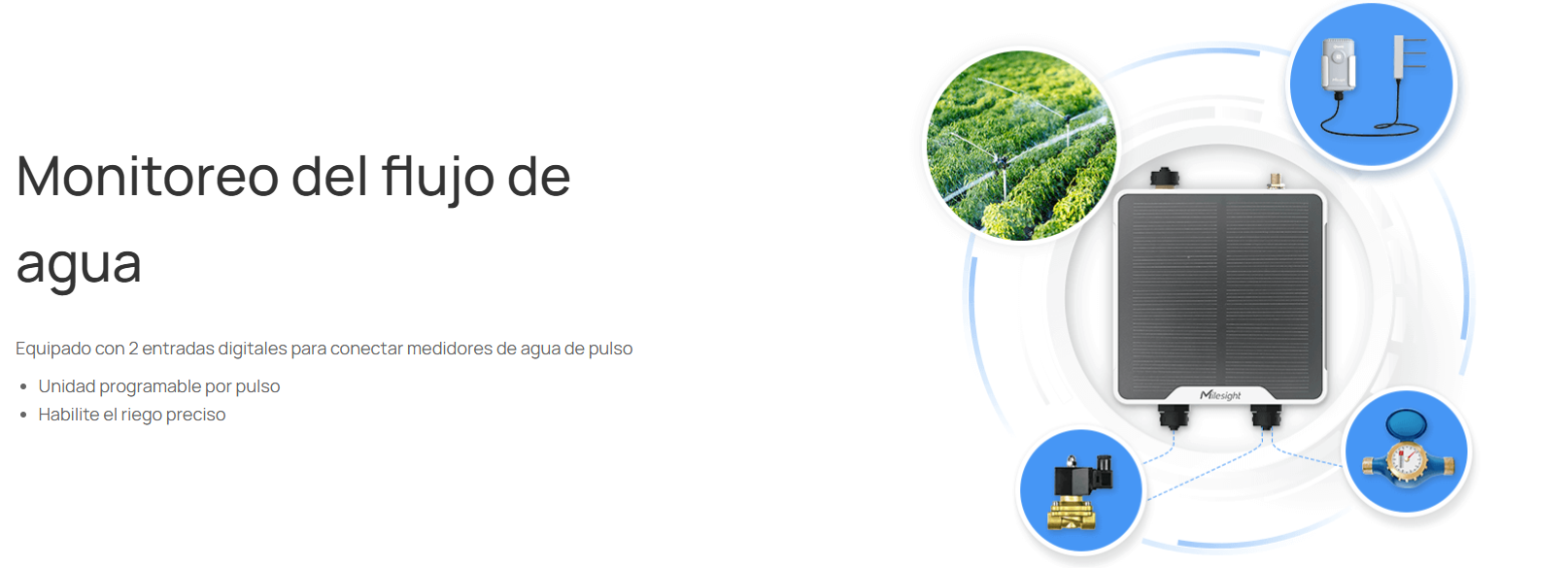

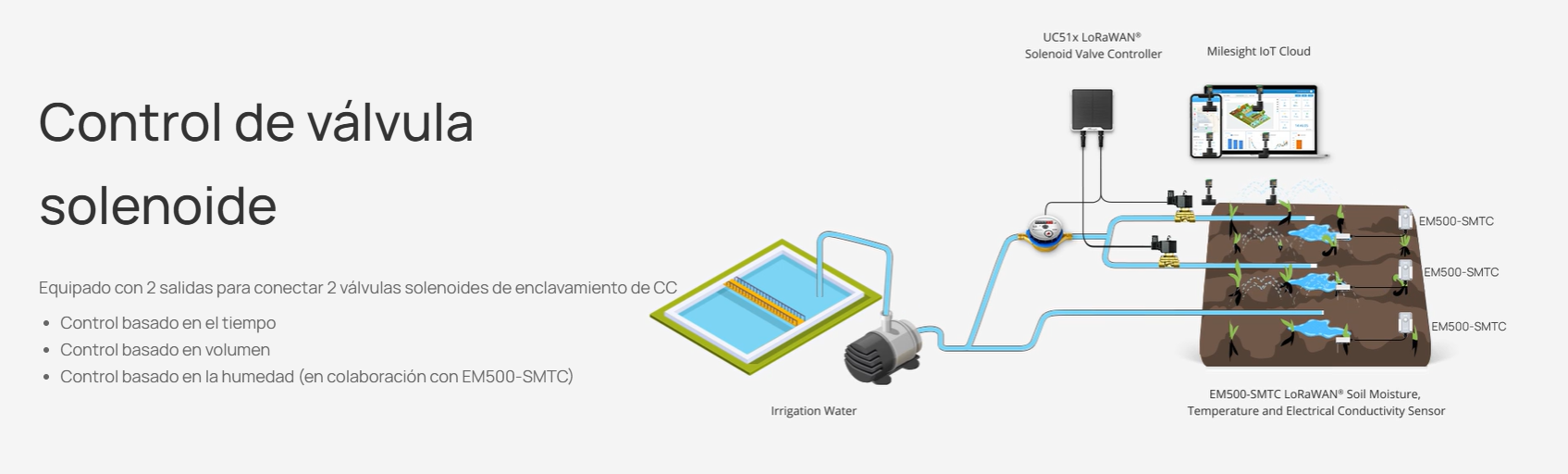

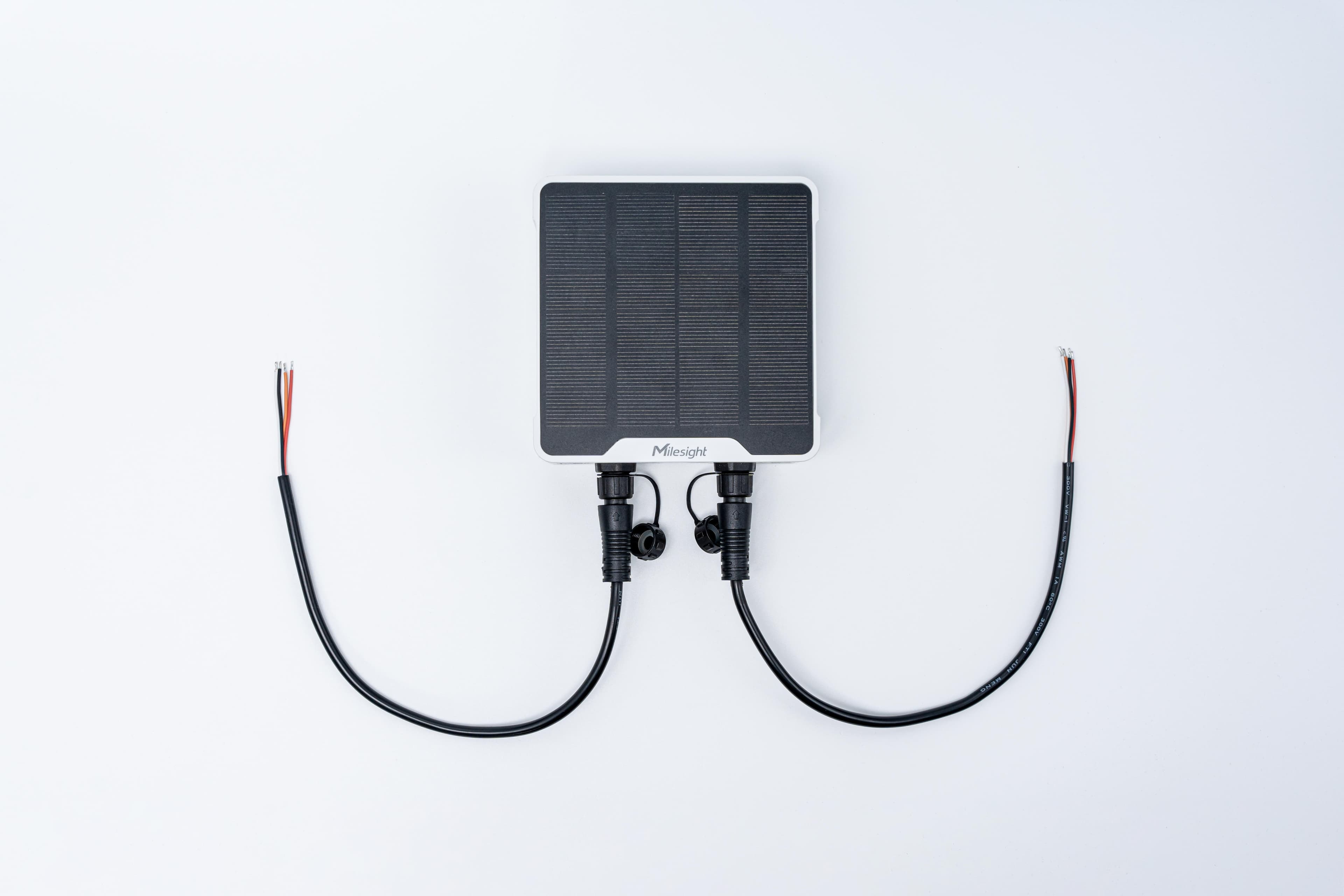

En el lado de potencia y actuadores, el UC511 EA dispone de 2 interfaces de solenoide compatibles con solenoides latch DC 12 V de 2 hilos, con cables de aproximadamente 1,5 m de longitud (por defecto). De esta forma puede abrir/cerrar dos válvulas de riego de forma independiente. Adicionalmente, incorpora 2 entradas GPIO (contacto seco) que pueden configurarse como entrada digital o contador de pulsos (hasta unos 4000 Hz sugeridos), ideales para conectar medidores de caudal o sensores de estado de válvula.
La comunicación se realiza mediante tecnología LoRaWAN® y protocolo Milesight D2D. El UC511 EA soporta las principales bandas globales, incluyendo US915/AU915, con una potencia de transmisión de hasta 20 dBm en 915 MHz y sensibilidad de -137 dBm @300 bps. Es compatible con LoRaWAN Class A, Class B y Class C, e incluso permite conmutar de Class C a Class B según la estrategia de consumo y latencia. En condiciones de línea de vista, la distancia puede alcanzar hasta 15 km, según el datasheet del fabricante.
El equipo se configura de forma muy sencilla a través de la app móvil Milesight ToolBox usando NFC. Desde la app se ajustan parámetros LoRaWAN (OTAA/ABP, frecuencia, clases de operación), se definen reglas locales para automatizar el riego (por tiempo, por volumen de agua, por eventos), se configuran grupos multicast para controlar muchos nodos a la vez y se accede a funciones avanzadas como el protocolo Milesight D2D para control ultra-rápido sin pasar por el servidor. El UC511 también soporta actualización de firmware OTA (FUOTA).
Diseñado para uso exterior, el UC511 EA ofrece un grado de protección IP68 (sumergible 1 m / 7 días) con carcasa sellada y conectores M12, rango de temperatura de trabajo de -20 °C a +60 °C y montaje en muro o poste mediante el soporte incluido. Esto lo hace muy adecuado para agricultura, riego en parques y jardines, paisajismo urbano, campos deportivos y proyectos de irrigación remota, donde la fiabilidad y la baja mantención son críticas.
En resumen, el Milesight UC511 EA (banda 915 MHz) combina antena externa, alimentación solar + DC, carcasa IP68, entradas GPIO y control de solenoides en un solo dispositivo, entregando una solución completa para automatizar válvulas de riego con LoRaWAN y reducir desplazamientos al terreno.
Especificaciones
| Categoría | Parámetro | Valor |
|---|---|---|
| Transmisión inalámbrica | Tecnología | LoRaWAN®, Milesight D2D |
| Antena | Antena externa (opcional por hardware) Versión EA (antena externa): 1 × conector SMA hembra de 50 Ω | |
| Frecuencia | CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1&2&3&4 | |
| Potencia de transmisión | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) | |
| Sensibilidad | -137 dBm @ 300 bps | |
| Modo de trabajo LoRaWAN | OTAA/ABP Class A, Class B, Class C, conmutación Class C a Class B | |
| Interfaces de datos | Tipo de interfaz | Conector M12 A-Coded macho |
| Interfaz de solenoides | Puertos | 2 × interfaces para solenoides |
| Compatibilidad de solenoides | Solenoides latch DC 12 V de 2 hilos | |
| Longitud de cable | 1,5 m (por defecto) | |
| Interfaz GPIO | Puertos | 2 × entradas digitales (contacto seco) |
| Niveles lógicos | Bajo: 0 ~ 0,8 V | Alto: 2,5 ~ 3,3 V | |
| Corriente máxima | 20 mA | |
| Modos de trabajo | Entrada digital, contador de pulsos | |
| Frecuencia de entrada | Valor sugerido: ≤ 4000 Hz | |
| Otros (hardware) | Botón | 1 × botón de encendido/reinicio (interno) |
| USB | 1 × Type-C (interno) para consola | |
| LED indicador | 1 × LED de reinicio/reset (interno) | |
| Conector de alimentación | 1 × conector M12 A-Coded macho | |
| Software | Encendido / apagado | App móvil vía NFC, botón interno de encendido, conexión de cable |
| Configuración | App móvil vía NFC | |
| Funciones avanzadas | Multicast, Milesight D2D Agent, reglas locales | |

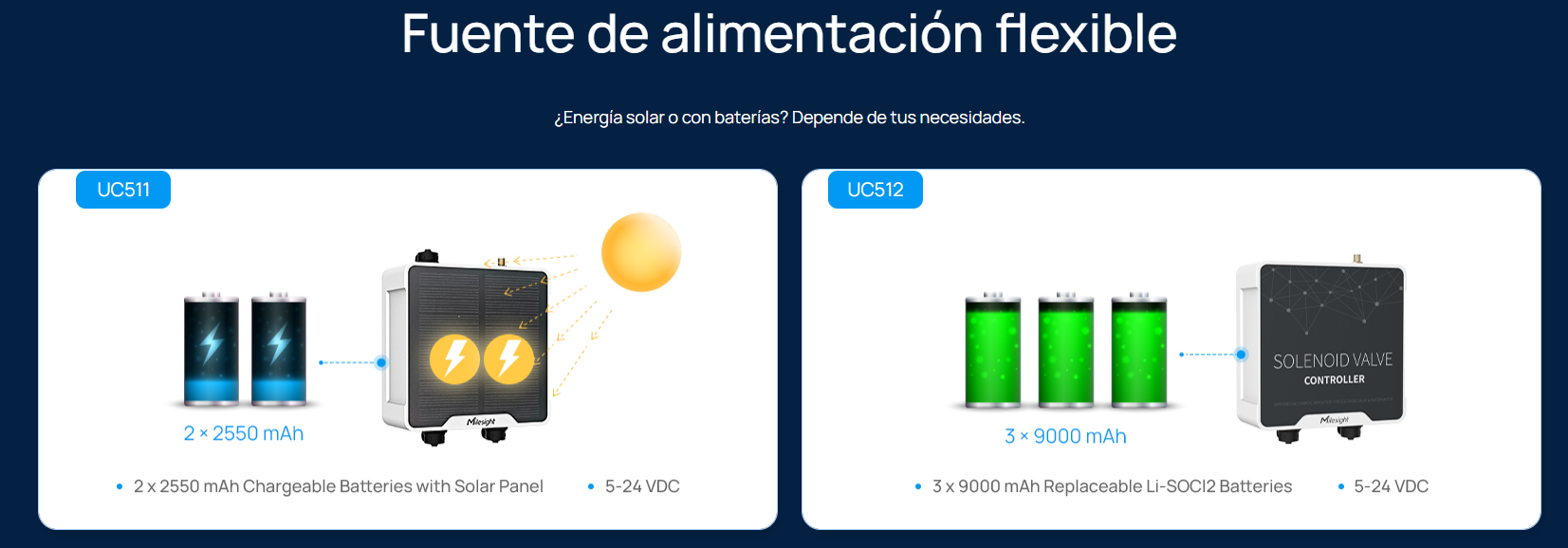

| Características físicas | Alimentación | 1) Energía solar integrada (6 V, 1,7 W) 2) 2 × baterías recargables ICR18650 de 2550 mAh 3) DC 5–24 V mediante conector de alimentación |
| Vida útil de batería* (intervalo de 20 min + 4 maniobras de válvula/día, 25 °C) | Con batería llena y sin recarga: Class A: ~8,4 años (SF7), ~3,3 años (SF10) Class B: ~1,1 años Class C: ~26 días | |
| Temperatura de operación | -20 °C ~ 60 °C | |
| Humedad relativa | 0 ~ 95 % (sin condensación) | |
| Grado de protección | IP68 (1 m bajo el agua, 7 días) | |
| Dimensiones | 116 × 116 × 45,5 mm (conectores excluidos) | |
| Peso (con baterías) | Versión EA: 467 g | |
| Instalación | Montaje en muro o poste | |
| Aprobaciones | Regulatorias | CE, FCC |
| Ambientales | RoHS |
* Probado bajo condiciones de laboratorio y solo como referencia.

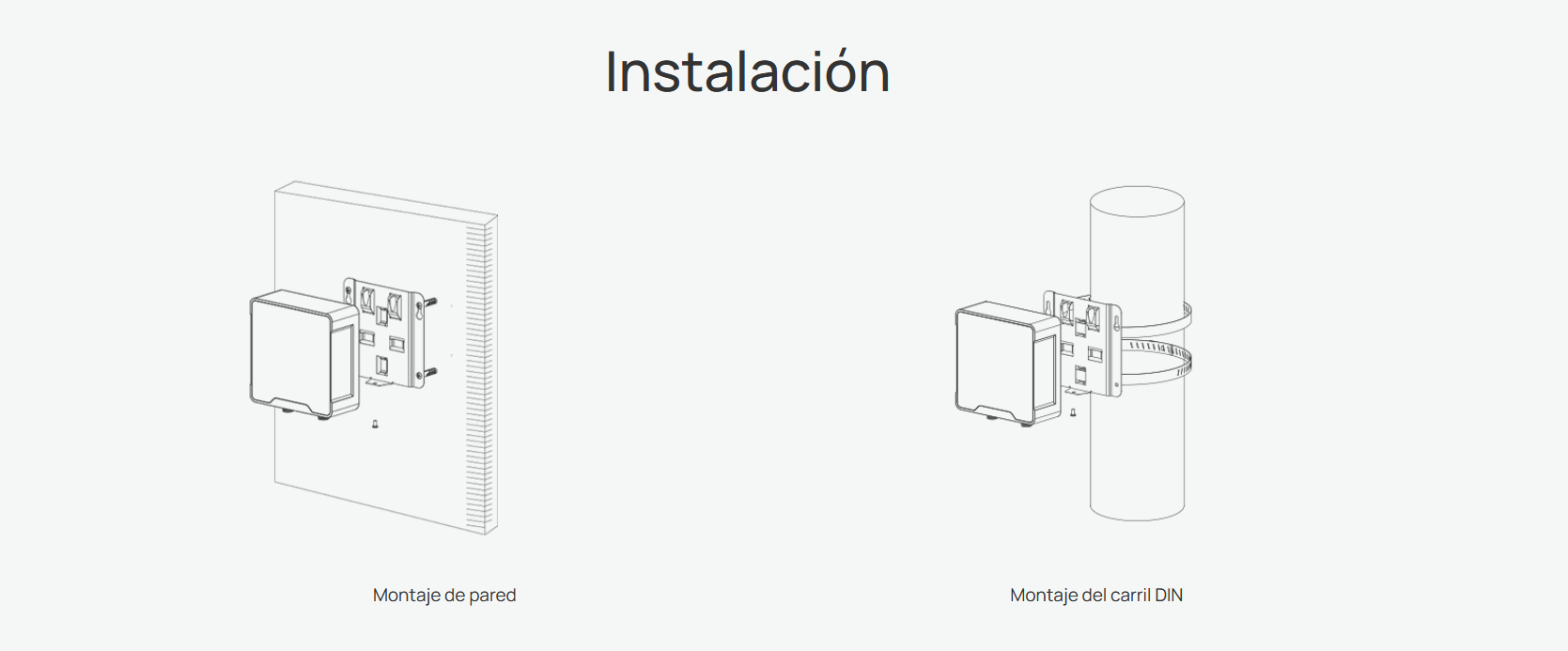

Instalación

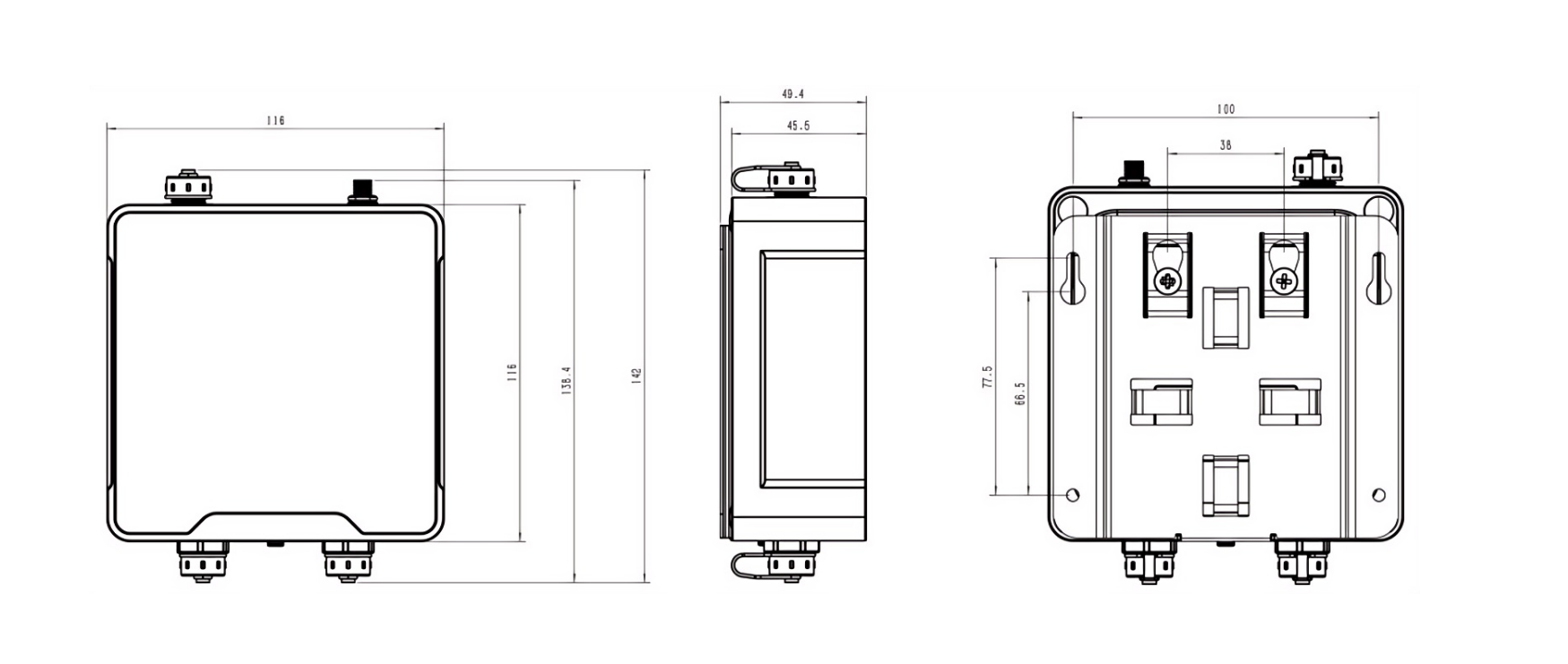

Dimensiones
