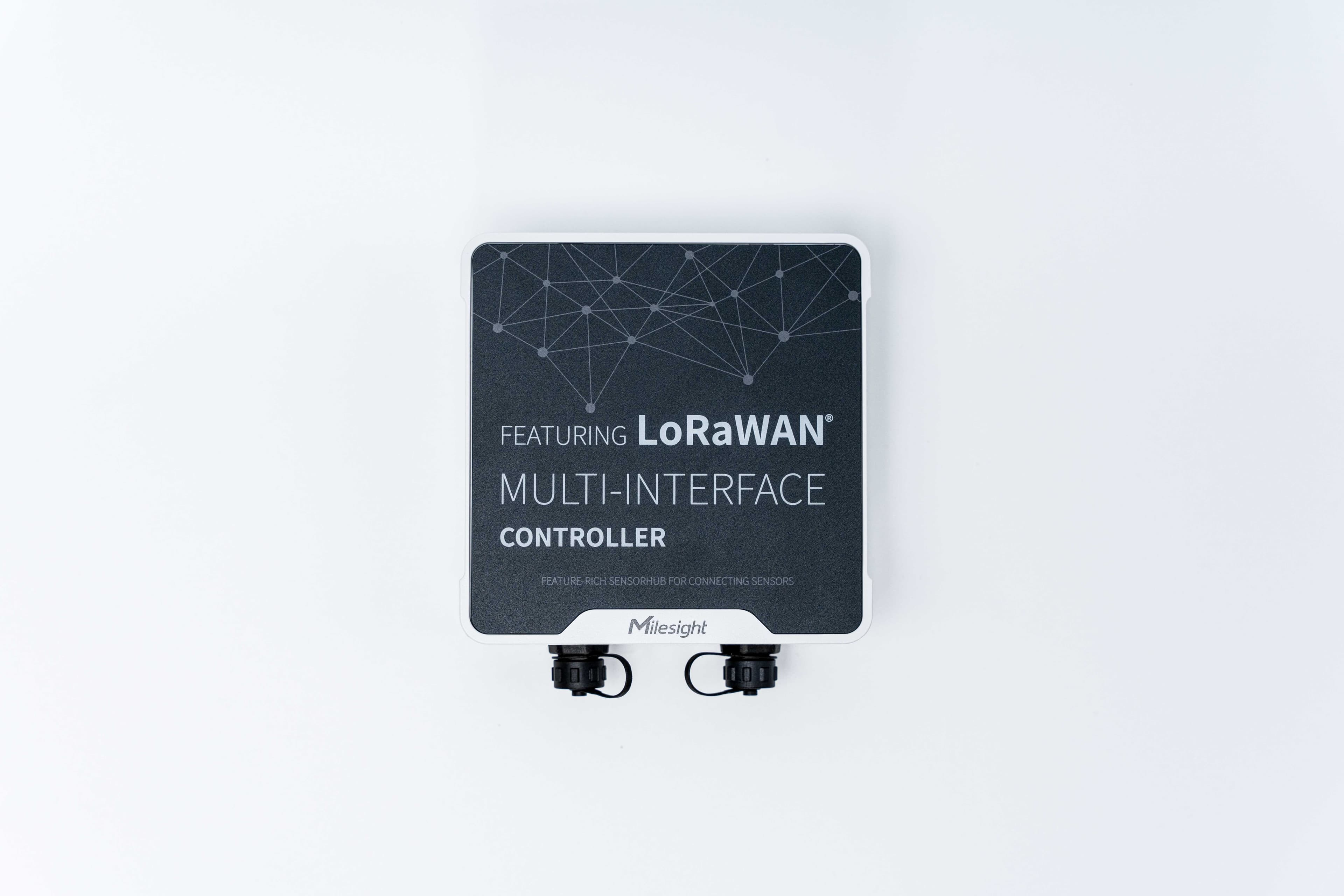

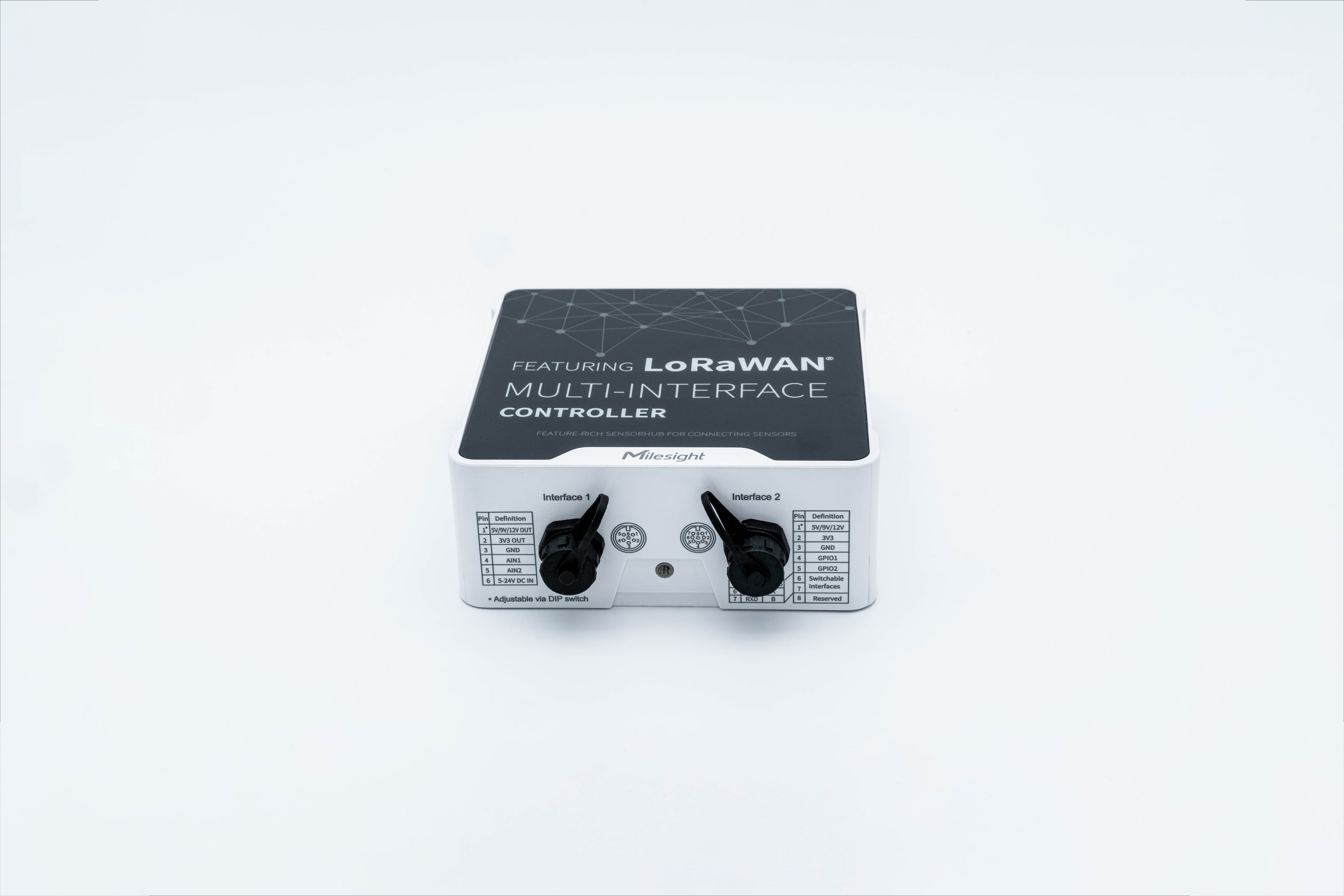

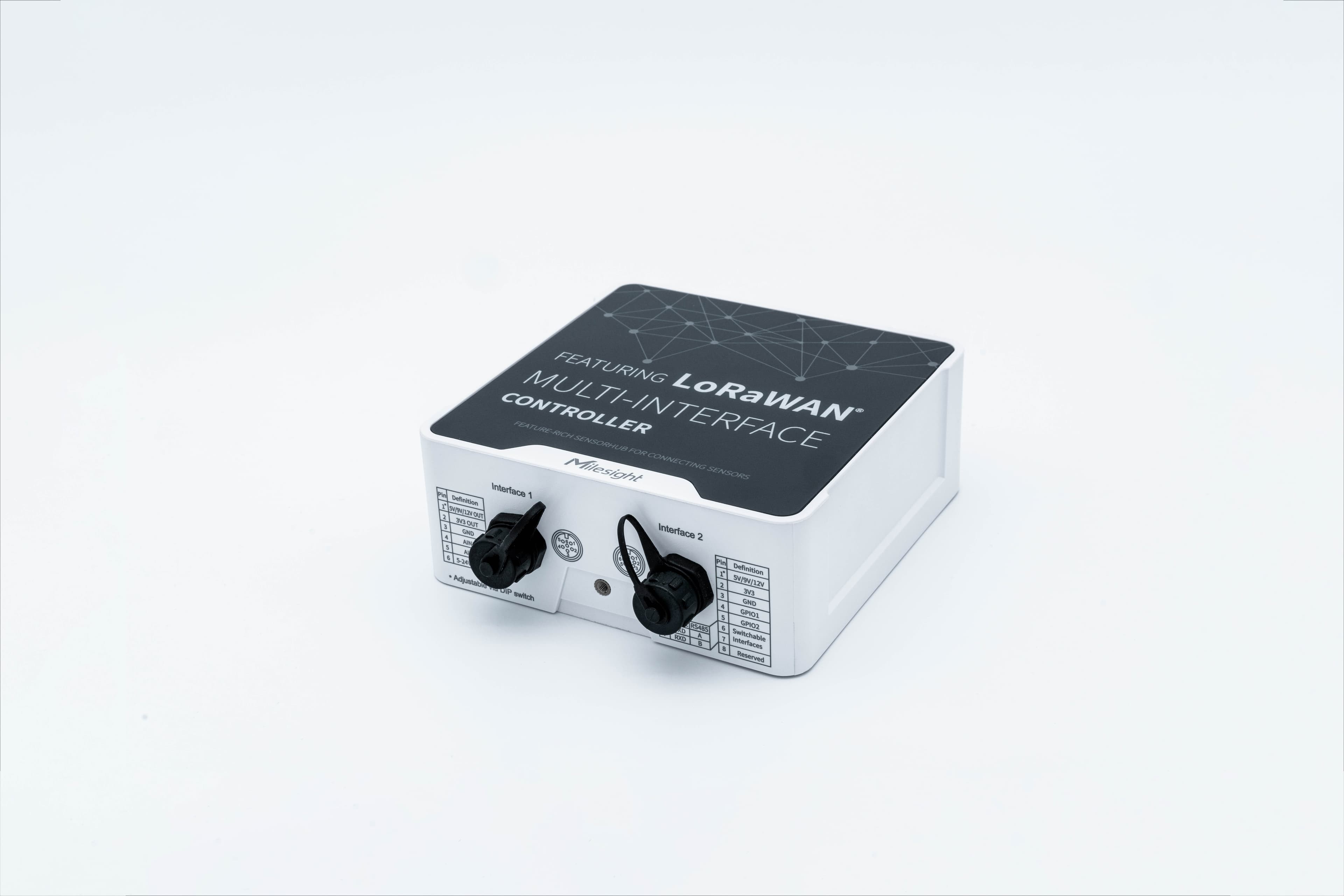

Controlador LoRaWAN Exterior SDI12 RS485 4-20mA UC502 - Milesight

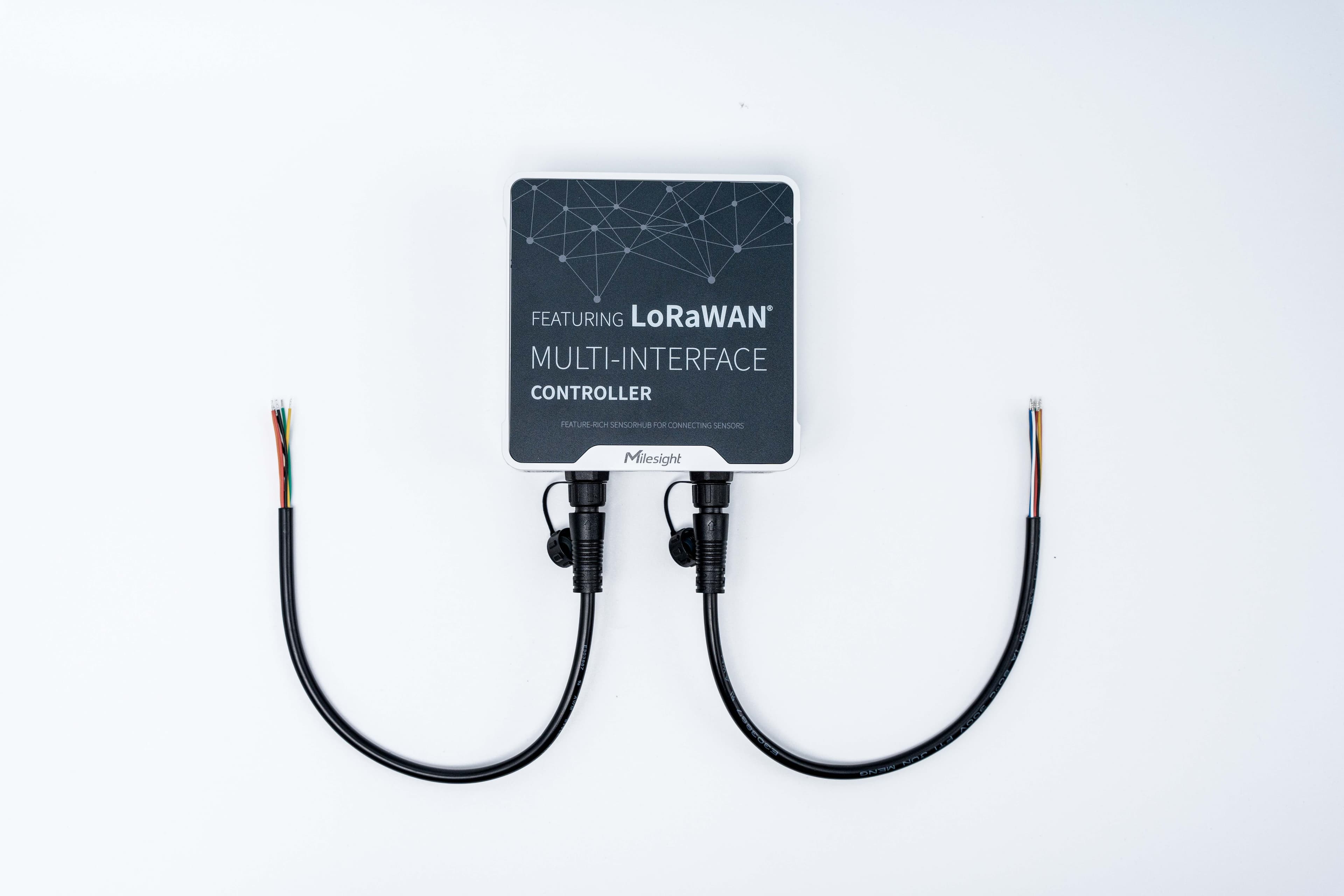

El Milesight UC502 es un controlador LoRaWAN® multi-interfaz diseñado para recopilar datos de múltiples sensores y equipos industriales en campo, concentrando señales cableadas y enviándolas de forma inalámbrica a una red LoRaWAN®. Comparte la misma filosofía de diseño del UC501, pero con un enfoque en mayor autonomía de batería y un rango de temperatura más amplio.

Al igual que el UC501, el UC502 ofrece 2 GPIO configurables como entrada digital, salida digital o contador de pulsos, 2 entradas analógicas (4–20 mA o 0–10 V), 1 puerto serie RS232/RS485 conmutables y 1 puerto SDI-12 para sondas ambientales. También integra salidas de alimentación de 3,3 V y 5/9/12 V con control de tiempo de encendido previo a la medición, lo que permite energizar sensores solo cuando se necesitan, reduciendo el consumo.

En la parte inalámbrica, el UC502 trabaja con LoRaWAN® en la banda AU915, con potencia de transmisión de hasta 20 dBm en 915 MHz y sensibilidad de -137 dBm @ 300 bps. Opera en modo Class A (OTAA/ABP), ideal para nodos de muy bajo consumo que reportan periódicamente o por evento hacia un gateway LoRaWAN.

La diferencia clave respecto al UC501 está en la alimentación: el UC502 utiliza 3 baterías ER26500 Li-SOCl2 de 9000 mAh reemplazables, pensadas para ofrecer largos años de operación sin intervención, pudiendo además alimentarse por 5–24 VDC a través del conector M12. Esta arquitectura lo hace especialmente adecuado para sitios donde no se desea usar panel solar o donde el mantenimiento debe ser mínimo.

El equipo conserva la construcción robusta para exterior, con carcasa IP68 y conectores M12 que lo protegen frente a polvo, agua y ambientes agresivos. Su rango de temperatura de operación se extiende típicamente desde -30 °C hasta +70 °C (según hoja de datos), lo que lo hace apto para climas extremos.

Para la configuración, el UC502 se gestiona mediante NFC con la app Milesight ToolBox y/o vía USB Type-C interna, permitiendo definir intervalos de reporte, parámetros de Modbus/SDI-12, lógicas de umbral y funciones avanzadas como almacenamiento local de datos, retransmisión y recuperación de información cuando el enlace de red no está disponible de forma continua.

Gracias a su enorme autonomía de batería, carcasa IP68 y amplio abanico de interfaces, el UC502 es una excelente opción para:

• Estaciones remotas de monitoreo ambiental o agrícola en lugares de difícil acceso.
• Monitoreo de infraestructura crítica donde se requiere muy bajo mantenimiento.
• Integración de sensores analógicos, Modbus o SDI-12 en redes LoRaWAN® de largo alcance.
• Proyectos IoT donde la prioridad es la durabilidad en campo y la reducción de visitas técnicas.

Especificaciones

Categoría	Parámetro	Valor
Versión	Tipo de versión	Versión LoRaWAN
Transmisión inalámbrica	Protocolo	LoRaWAN®
	Antena	Antena interna
	Frecuencia	AU915
	Potencia de transmisión	16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
	Sensibilidad	-137 dBm @ 300 bps
	Modo de operación LoRaWAN	UC502: OTAA/ABP Class A

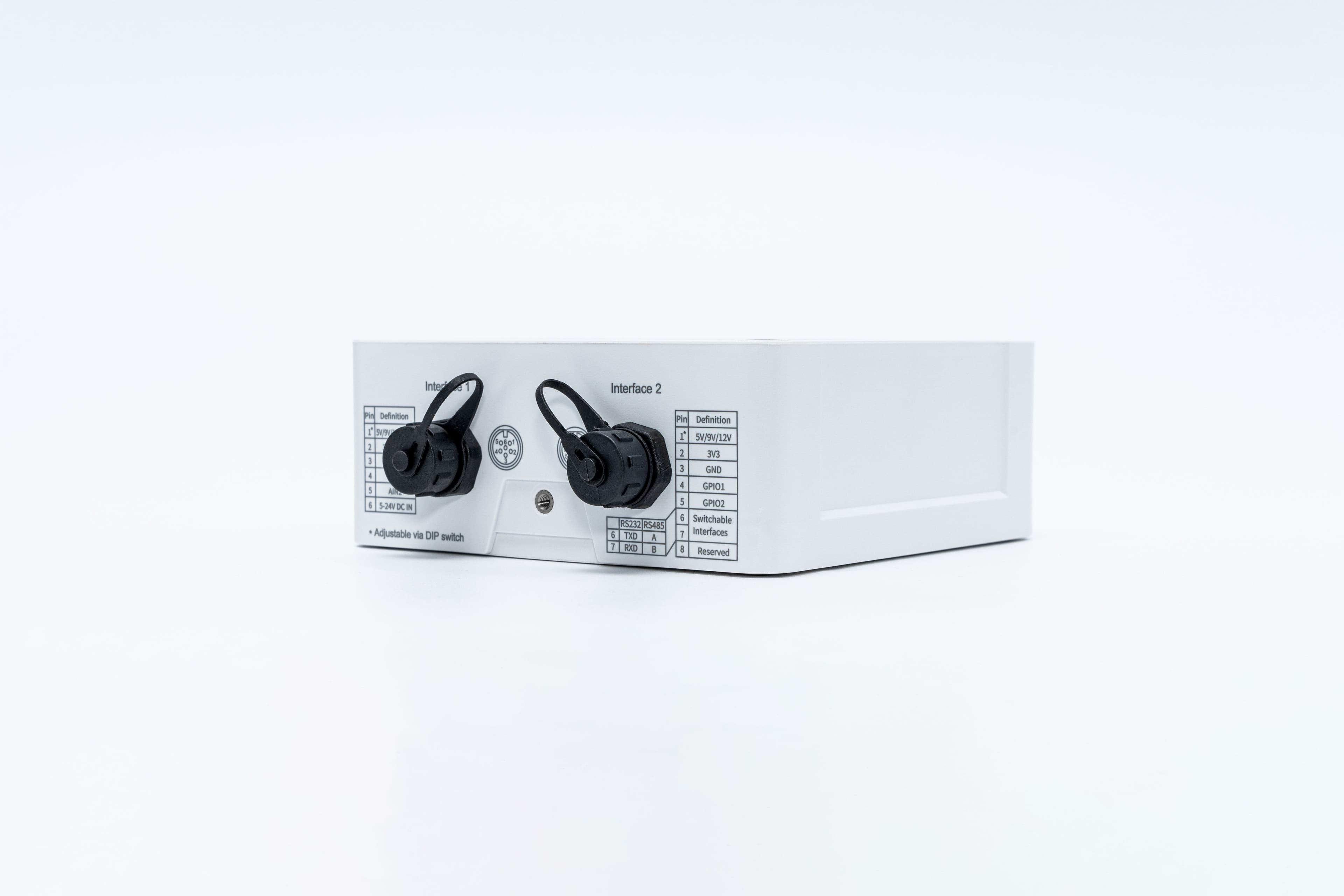

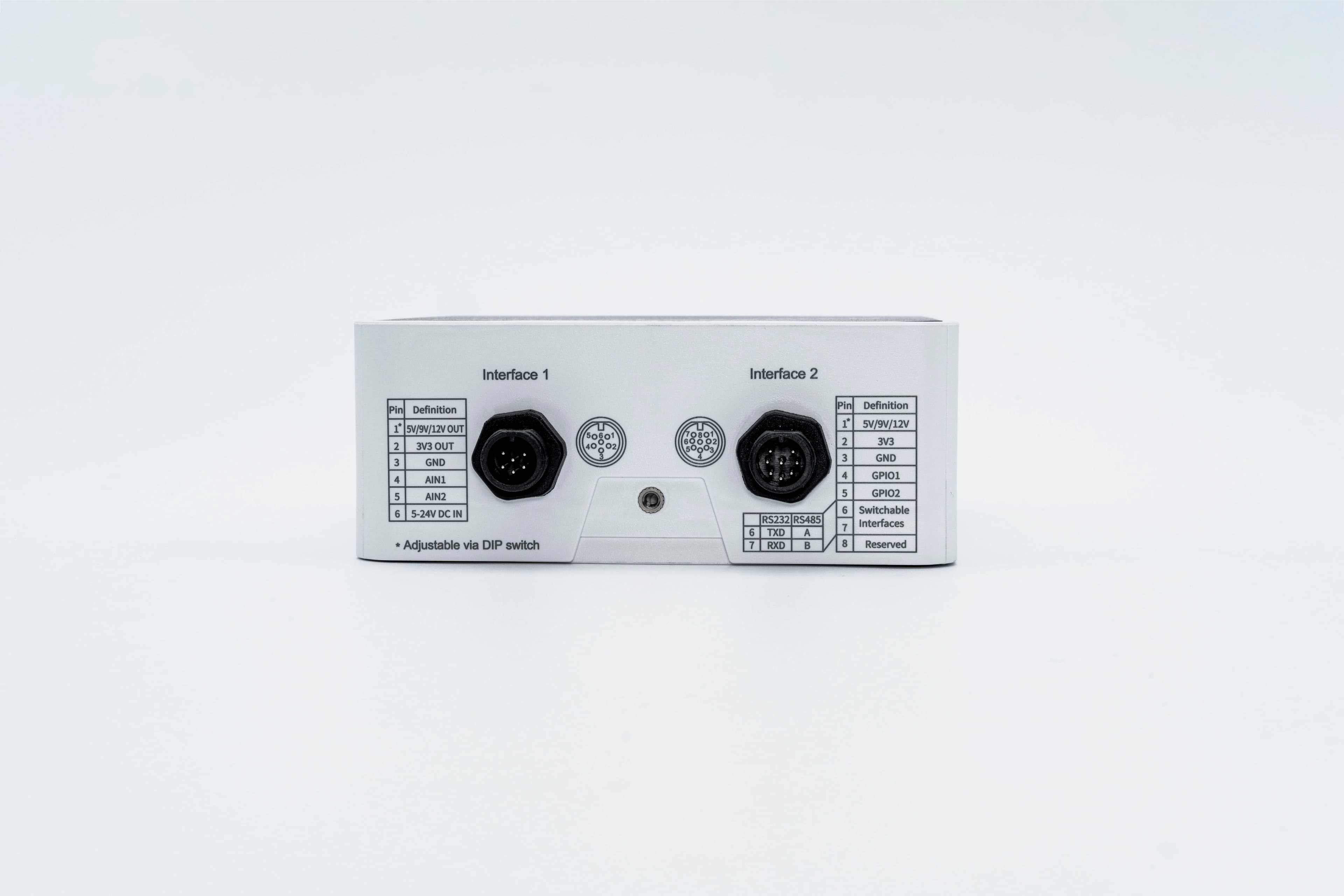

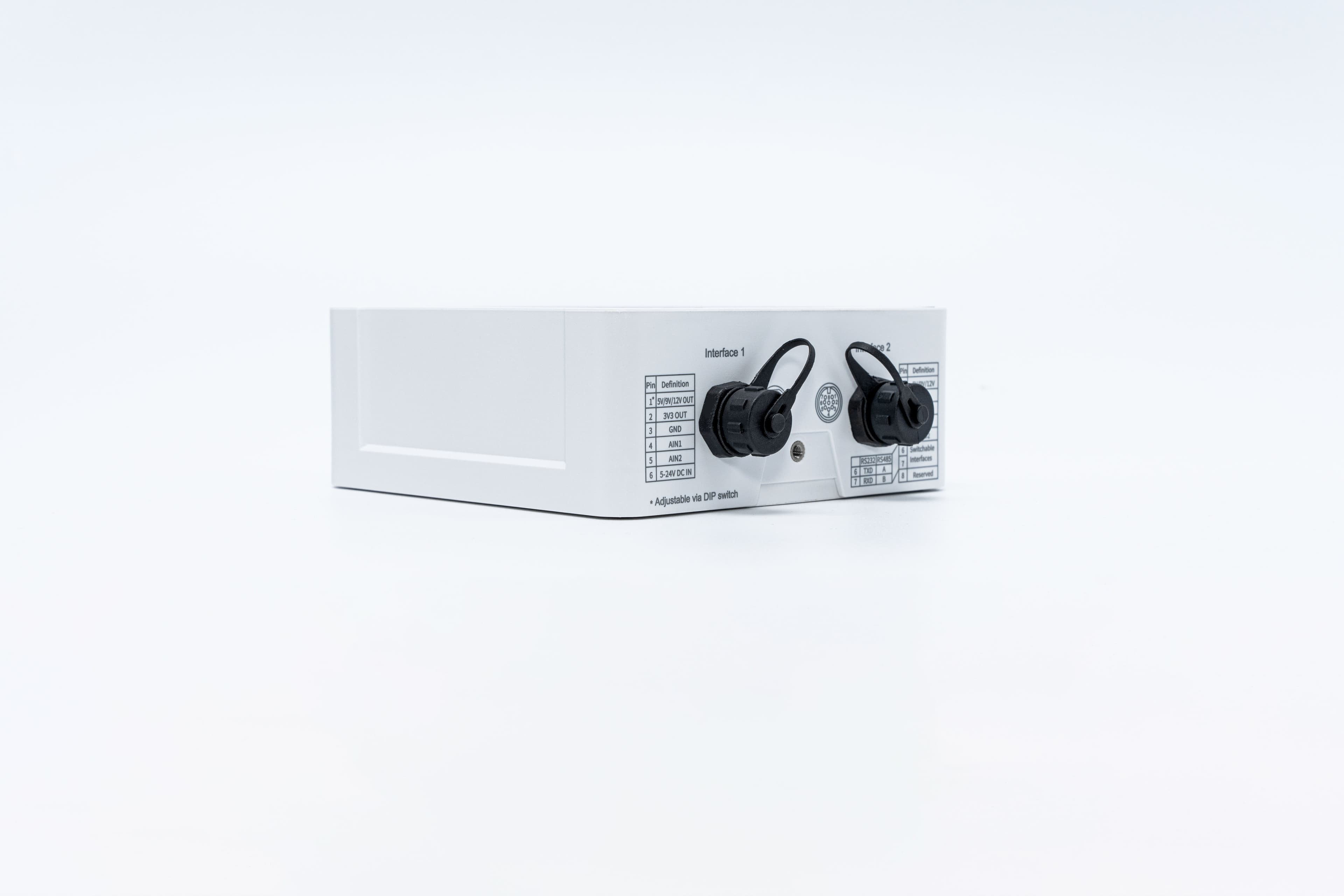

Interfaces de datos	Tipo de conector principal	Conector M12 macho codificado A
IO / GPIO	Puertos	2 × GPIO
	Nivel lógico	Bajo: 0 ~ 0,8 V, Alto: 2,5 ~ 3,3 V
	Corriente máxima	20 mA
	Modos de trabajo	Entrada digital, salida digital, contador de pulsos (conmutable por software)
	Frecuencia de entrada recomendada	Valor sugerido: ≤ 4000 Hz
Puerto serie	Puertos	1 × RS232 o RS485 (conmutable por software)
	Baud rate	1200 ~ 115200 bps
	Protocolos	Transparente (RS232/RS485), Modbus RTU (RS485)
Entrada analógica	Puertos	2 × entradas analógicas
	Resolución	12 bits
	Rango de entrada	4 ~ 20 mA o 0 ~ 10 V (conmutable)
SDI-12	Puertos	1 × SDI-12
	Protocolo	SDI-12 V1.4, modo transparente
Salida de alimentación	Puertos	2 × 3,3 V, 2 × 5/9/12 V (conmutables)
	Tiempo de alimentación antes de medición	Continuo (3,3 V), 0 ~ 10 minutos (5/9/12 V)
Otros	Botón	1 × botón de encendido/reinicio (interno)
	USB	1 × USB Type-C (interno) para configuración y consola
	LED indicador	1 × LED de reinicio/reset (interno)
Software	Encendido y apagado	App móvil vía NFC, software de PC vía USB Type-C, botón de encendido (interno)
	Configuración	App móvil vía NFC, software de PC vía USB Type-C, downlink LoRaWAN
	Funciones avanzadas	Alarma por umbral, alarma por cambio, almacenamiento de datos (600 registros), recuperación de datos, retransmisión de datos
Características físicas
	Alimentación – UC502	1) 3 × baterías ER26500 Li-SOCl2 de 9000 mAh reemplazables 2) DC 5–24 V a través de conector M12
	Temperatura de operación	UC502: -30 °C ~ 70 °C
	Humedad relativa	0 ~ 95 % (sin condensación)
	Grado de protección	IP68 (1 m bajo el agua, 7 días)
	Dimensiones	116 × 116 × 45,5 mm (4,56 × 4,56 × 1,79 in) – sin conectores
	Instalación	Montaje en muro o poste
Aprobaciones	Regulatorias	CE, FCC, ISED
	Ambientales	RoHS

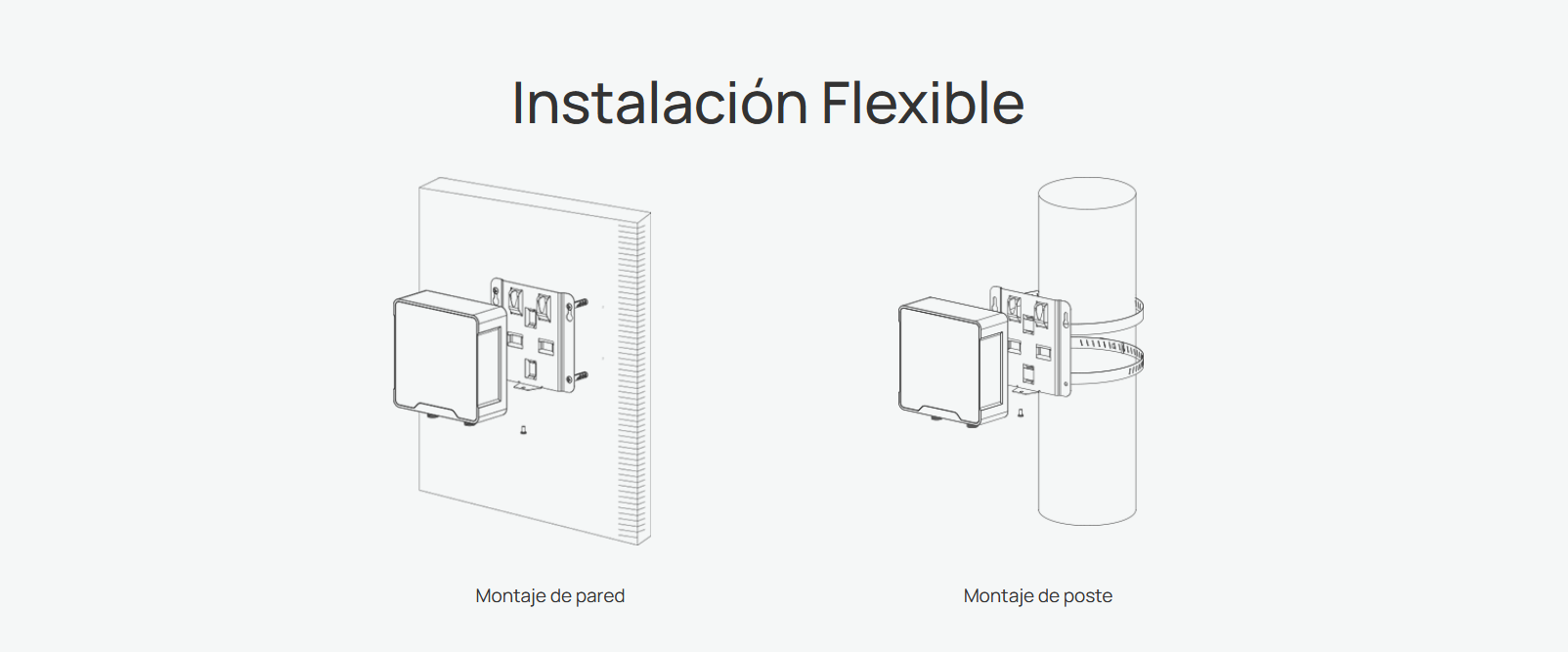

Instalación

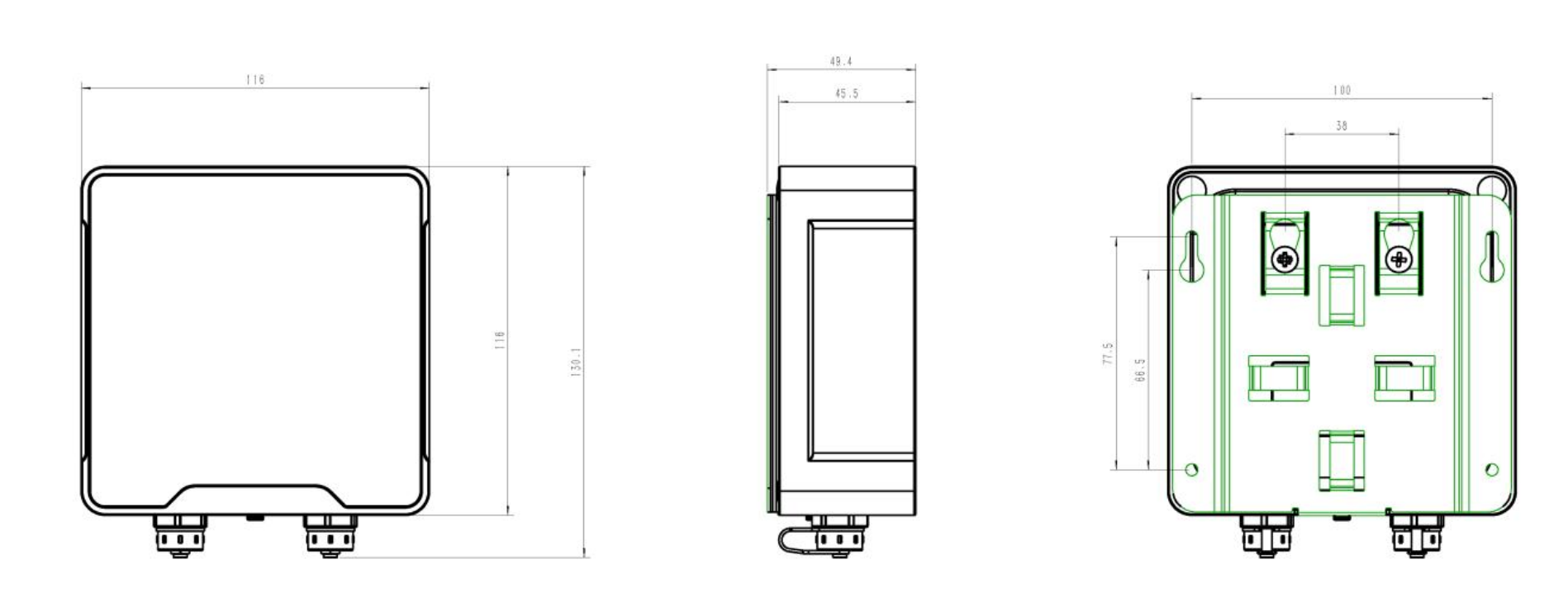

Dimensiones (mm)


Pagina Web
DataSheet
Manual de Usuario
Protocolo de Comunicacion

Diferencia UC501 y UC502

Característica	Milesight UC501	Milesight UC502
Uso principal	Controlador LoRaWAN multi-interfaz para exterior con alimentación solar + batería recargable.	Controlador LoRaWAN multi-interfaz para exterior optimizado para máxima autonomía con baterías primarias.
Clases LoRaWAN	LoRaWAN® Class A y Class C.	LoRaWAN® Class A.
Bandas LoRaWAN	CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1&2&3&4.
Potencia de transmisión	Hasta 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz).
Sensibilidad RX	≈ -137 dBm @ 300 bps.
GPIO	2 × GPIO (entrada digital, salida digital, contador de pulsos).
Entradas analógicas	2 × AI (4–20 mA o 0–10 V, seleccionables por software).
Puerto serie	1 × RS232 o RS485 (conmutable por software).
Puerto SDI-12	1 × SDI-12 para sondas ambientales.
Salidas de alimentación para sensores	2 × 3,3 V y 2 × 5/9/12 V (con tiempo de encendido configurable antes de la medición).

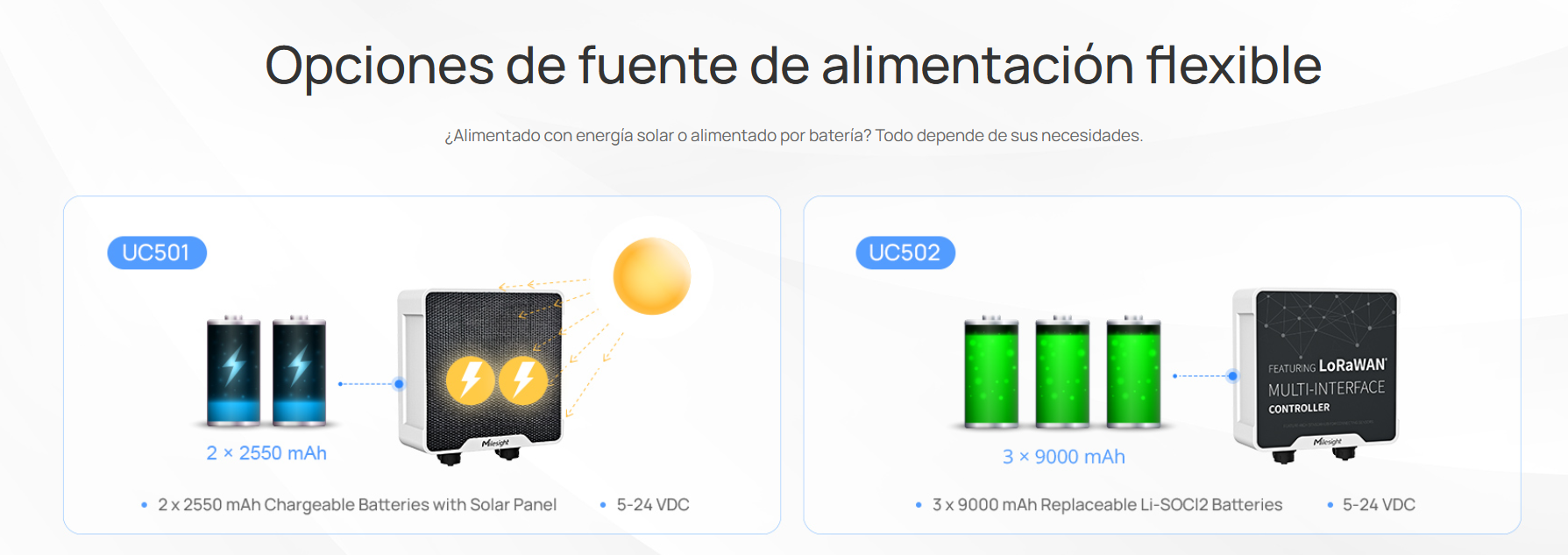

Alimentación principal	2 × baterías recargables ICR18650 de 2550 mAh. Panel solar integrado 6 V / 1,7 W. DC 5–24 V por conector M12.	3 × baterías ER26500 Li-SOCl2 de 9000 mAh (no recargables). DC 5–24 V por conector M12.
Enfoque energético	Autonomía buena + recarga continua gracias a panel solar (ideal donde hay sol disponible).	Máxima autonomía con baterías de gran capacidad (ideal donde no se quiere mantenimiento frecuente ni panel solar).
Temperatura de operación	≈ -20 °C ~ 60 °C.	≈ -30 °C ~ 70 °C (más rango para climas extremos).
Grado de protección	IP68 (uso exterior, sumergible 1 m / 7 días).
Carcasa / conectores	Carcasa sellada para exterior, conectores M12, montaje en muro o poste.
Aplicaciones típicas	Estaciones con buena exposición solar, riego y monitoreo ambiental donde se puede recargar batería con el panel.	Sitios muy remotos o de difícil acceso, donde se prioriza no cambiar baterías con frecuencia y no se usa panel solar.
