Conversor Modbus a LoRaWAN RS485-LN - Dragino

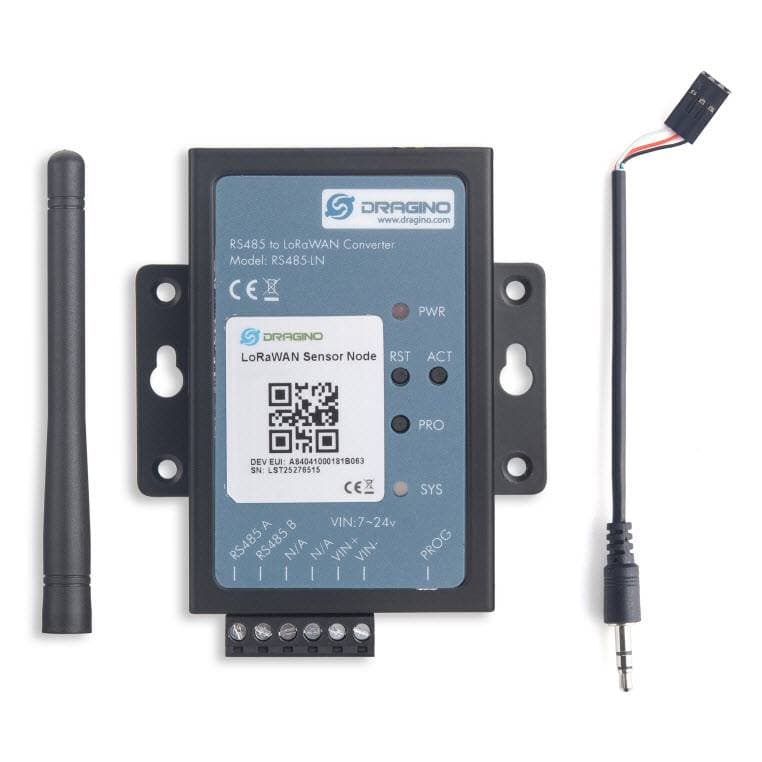

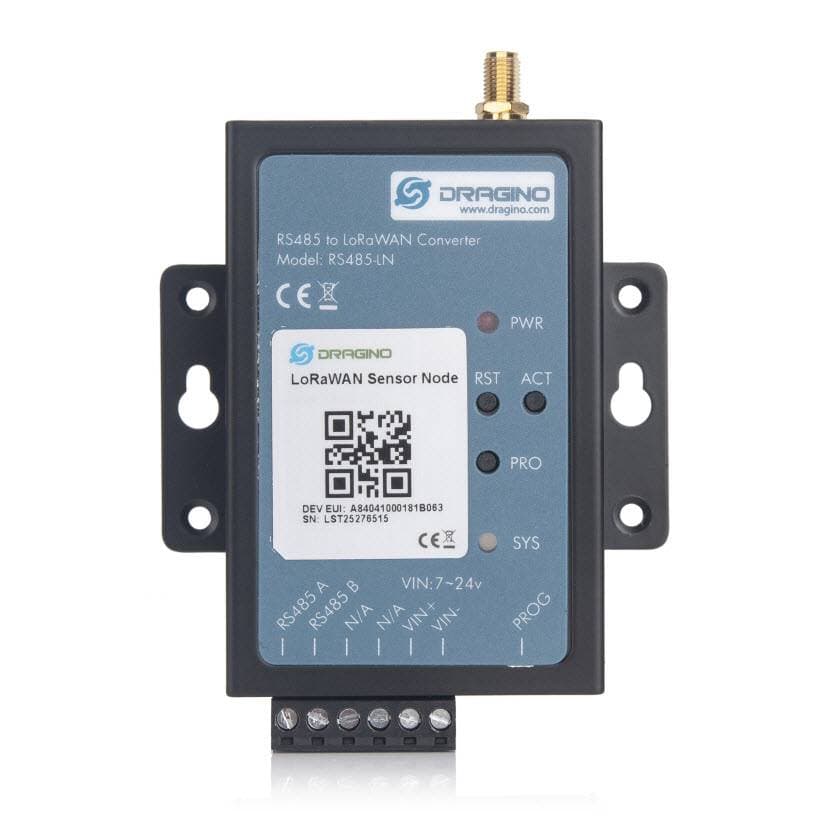

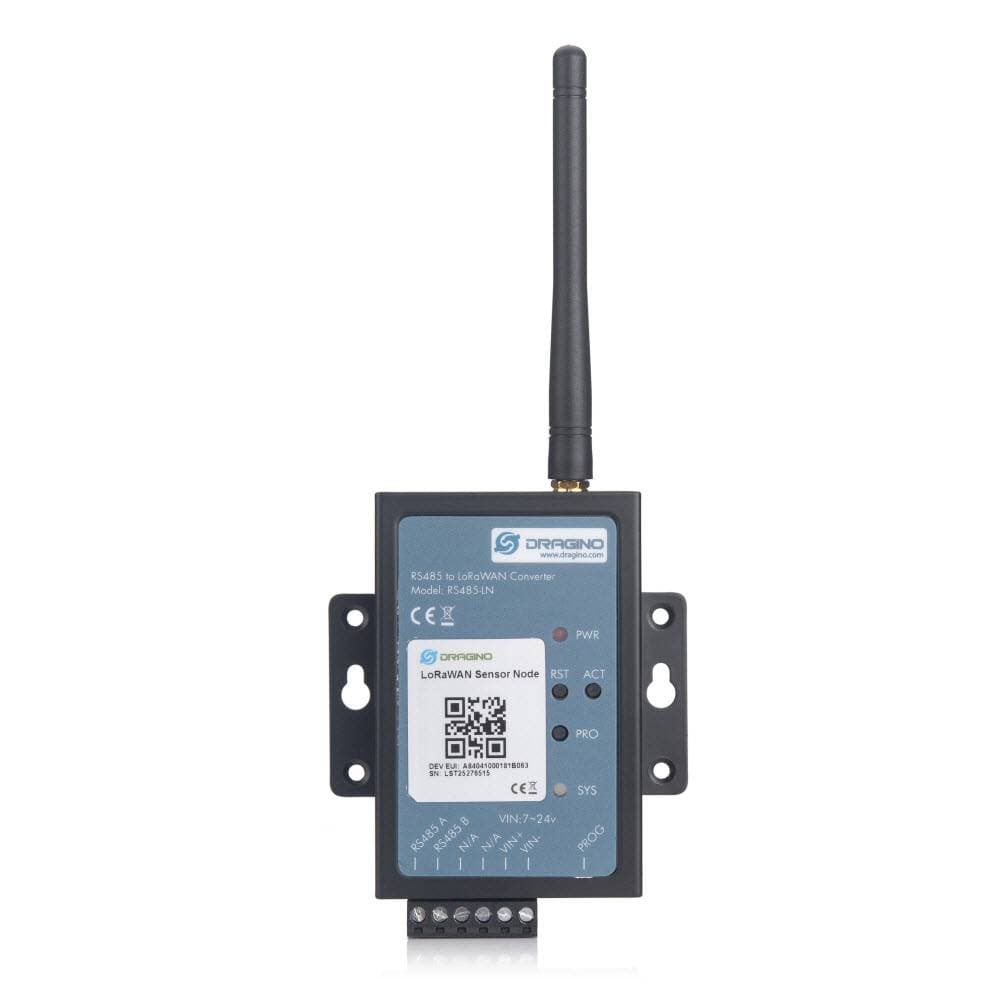

El Dragino RS485-LN es un convertidor RS485 a LoRaWAN® diseñado para llevar dispositivos industriales con interfaz RS485 (típicamente Modbus) a redes IoT de largo alcance sin necesidad de cambiar el hardware existente. Convierte las tramas RS485 en mensajes LoRaWAN y viceversa, simplificando la instalación y reduciendo los costos de cableado y mantenimiento.

En el uplink, el RS485-LN envía comandos definidos por el usuario a los equipos RS485, recibe la respuesta, la procesa según reglas configurables y genera el payload que se sube al servidor LoRaWAN. En el downlink, operando en LoRaWAN Clase C (también soporta Clase A), escucha continuamente las órdenes del servidor y las reenvía al bus RS485 para ejecutar acciones en campo.

Características principales

• Conversión RS485 ⇄ LoRaWAN® para monitorización y control remoto de dispositivos Modbus.
• Soporta protocolo Modbus y múltiples dispositivos RS485 mediante reglas flexibles de sondeo y mapeo de datos.
• LoRaWAN Clase A y Clase C (por defecto Clase C), ideal cuando se necesita recibir comandos con baja latencia.
• Banda LoRaWAN multirregional: AU915
• Radio LoRa basada en chip SX1276/78 y MCU STM32L072 de ultra bajo consumo.
• Consumo típico:
  • Reposo: aprox. 32 mA @ 12 V.
  • Transmisión a 20 dBm: aprox. 65 mA @ 12 V.
• Alimentación amplia: entrada de 7–24 V DC, apto para tableros e instalaciones industriales.
• Firmware actualizable vía puerto de programación, permitiendo mejoras y correcciones futuras.
• Configuración mediante comandos AT locales y configuración remota vía downlink LoRaWAN.
• Soporta uplink por interrupción, útil para eventos o alarmas inmediatas desde el lado RS485.
• Rango de temperatura industrial: operación de -40 a 65 °C.

Aplicaciones típicas

• Edificios inteligentes y automatización: integración de medidores, variadores, controladores y sensores RS485 a una plataforma IoT inalámbrica.
• Riego y agricultura inteligente: lectura de caudalímetros, presostatos o controladores de riego con Modbus RS485 y envío de datos vía LoRaWAN.
• Smart metering: agua, gas, energía y otros medidores con salida RS485.
• Smart cities: monitoreo de alumbrado, estaciones ambientales y otros dispositivos distribuidos.
• Industria / Smart Factory: extender redes Modbus existentes a la nube sin cableado adicional.

En resumen, el Dragino RS485-LN es una solución compacta y eficiente para convertir dispositivos RS485/Modbus en nodos LoRaWAN, permitiendo proyectos IoT de largo alcance en entornos industriales, agrícolas y urbanos con un esfuerzo mínimo de integración.

Modo Punto a Punto

Es posible cambiar el modo de funcionamiento del equipo cambiando el firmware de fabrica para que pase de LoRaWAN a LoRA punto a punto, lo que permite conectar 2 equipos para realizar un "cable aéreo".

Especificaciones

Categoría	Parámetro	Valor / Descripción
Sistema hardware	MCU	STM32L072xxxx
	Chip inalámbrico	SX1276/78
Consumo de energía*	Consumo en reposo	32 mA @ 12 V
	Consumo en transmisión 20 dBm	65 mA @ 12 V
Interfaces	Interfaz de comunicación	RS485
	Entrada de alimentación	7 ~ 24 V DC
Especificación LoRa	Rango de frecuencia – Banda 1 (HF)	862 ~ 1020 MHz
	Rango de frecuencia – Banda 2 (LF)	410 ~ 528 MHz
	Presupuesto de enlace máximo	168 dB
	Potencia RF constante	+20 dBm (100 mW)
	PA de alta eficiencia	+14 dBm
	Tasa de bits programable	Hasta 300 kbps
	Sensibilidad	Hasta -148 dBm
	Linealidad del frontal de RF	IIP3 = -12.5 dBm (front-end robusto)
	Inmunidad al bloqueo	Excelente
	Corriente RX	10.3 mA
	Retención de registros	200 nA
	Sintetizador integrado	Resolución de 61 Hz
	Modulación	FSK, GFSK, MSK, GMSK, LoRa™, OOK
	Funciones integradas	Sincronizador de bits para recuperación de reloj
	Detección de preámbulo	Soportada
	Rango dinámico de RSSI	127 dB
	RF Sense / CAD	Detección automática de RF y CAD con AFC ultrarrápido
	Motor de paquetes	Hasta 256 bytes con CRC

*Consumo indicado no incluye el consumo del dispositivo RS485 conectado.

Características

• Protocolo LoRaWAN Clase A y Clase C (por defecto Clase C).

• Bandas de frecuencia compatibles: CN470 / EU433 / KR920 / US915 / EU868 / AS923 / AU915 / IN865 / RU864 / MA869.

• Configuración de parámetros mediante comandos AT.

• Posibilidad de configurar parámetros de forma remota a través de downlinks LoRa.

• Firmware actualizable mediante puerto de programación.

• Soporta múltiples dispositivos RS485 mediante reglas flexibles.

• Soporta protocolo Modbus.

• Soporta uplink por interrupción (Interrupt uplink) desde la versión de hardware v1.2.

Aplicaciones

• Edificios inteligentes y automatización del hogar.

• Logística y gestión de cadena de suministro.

• Medición inteligente (smart metering).

• Agricultura inteligente.

• Ciudades inteligentes.

• Fábricas inteligentes (industria 4.0).

Manual de Usuario
DataSheet
informacion para Punto a punto
