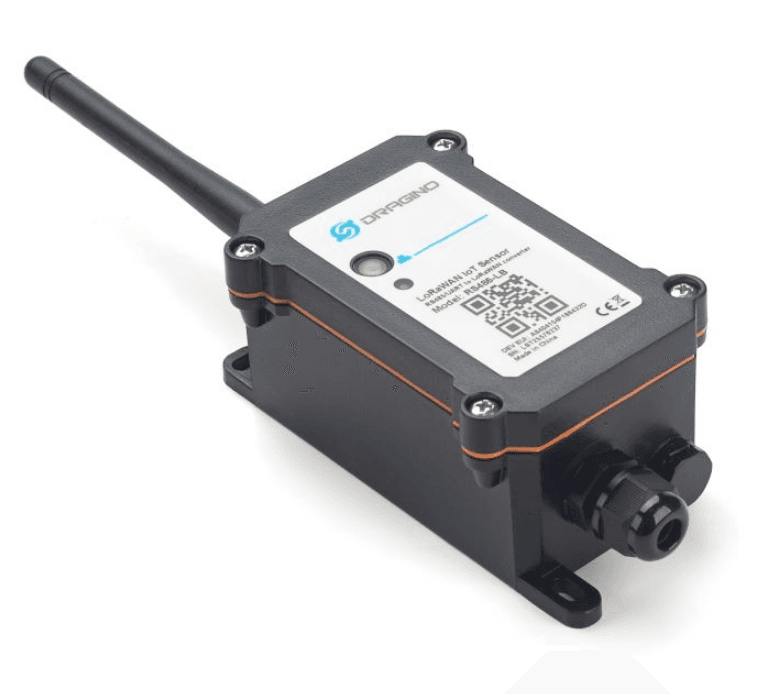

El Dragino RS485-LB es un convertidor RS485/UART a LoRaWAN® con carcasa IP67, diseñado para instalarse en exteriores y convertir sensores o equipos cableados en nodos inalámbricos de largo alcance. Permite leer datos de dispositivos con interfaz RS485 o UART (3,3 V / 5 V), así como de entradas por interrupción, y enviarlos periódicamente a un servidor IoT mediante una red LoRaWAN 1.0.3 Clase A.

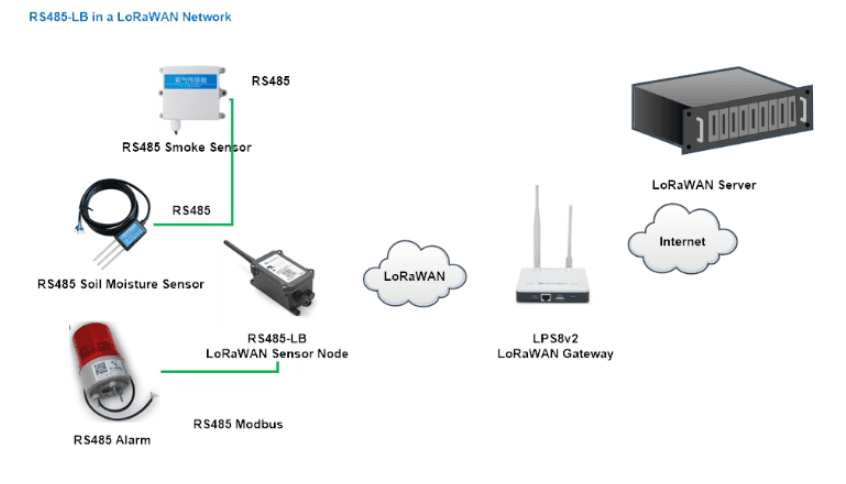

El equipo actúa como un puente entre el mundo cableado y LoRaWAN: se conecta al bus RS485 o al sensor UART, realiza las lecturas según la programación configurada y transmite los valores a través de LoRa hacia un gateway y la plataforma en la nube. De esta forma, es posible integrar sensores industriales, medidores y dispositivos ya existentes en una solución IoT sin necesidad de tender cables de red o usar un módem celular en cada punto.
El RS485-LB está orientado específicamente a aplicaciones LoRaWAN y soporta banda AU915, lo que permite implementarlo tanto en redes públicas LoRaWAN como en redes privadas con gateways propios. Gracias a su alta sensibilidad de recepción y potencia de salida de hasta +22 dBm, ofrece enlaces robustos y de gran alcance, ideales para zonas rurales o entornos industriales con alta dispersión de equipos.
Para alimentación, el RS485-LB incorpora una batería primaria Li-SOCl₂ de 8500 mAh, de muy baja autodescarga, pensada para proporcionar varios años de autonomía dependiendo del intervalo de muestreo y envío LoRaWAN. Además, dispone de salidas de 3,3 V y 5 V conmutables por software para alimentar sensores externos solo durante la medición, reduciendo el consumo total del sistema y alargando la vida útil de la batería.
La carcasa con grado de protección IP67 permite instalar el RS485-LB a la intemperie, expuesto a lluvia y polvo, lo que lo hace especialmente adecuado para proyectos de Smart City, Smart Farm, Smart Factory y Smart Building. La configuración y el mantenimiento se simplifican gracias al soporte de Bluetooth Low Energy para configuración y a la posibilidad de realizar actualizaciones OTA del firmware, evitando abrir el dispositivo o trabajar directamente sobre el puerto serie.
Por su combinación de robustez mecánica, batería de larga duración, alimentación a sensores externos y conectividad LoRaWAN de largo alcance, el Dragino RS485-LB es una solución muy adecuada para:
• Integrar sensores RS485 o UART en proyectos IoT sin cableado de red.
• Desplegar sensórica en pozos, campos agrícolas, estaciones meteorológicas y puntos remotos.
• Conectar medidores y equipos industriales a plataformas de monitoreo centralizadas.
• Implementar soluciones de Smart City, Smart Farm, Smart Factory y Smart Building basadas en LoRaWAN.
Características:
- LoRaWAN 1.0.3 Clase A
- Bandas de frecuencia: AU915
- Ultrabajo consumo de energía
- Soporta múltiples dispositivos RS485 mediante reglas flexibles
- Compatible con protocolo Modbus
- Soporta uplink por interrupción
- Permite conectar sensores UART de 3,3 V o 5 V
- Soporta Bluetooth v5.1 y configuración remota vía LoRaWAN
- Soporta actualización de firmware OTA inalámbrica
- Permite cambiar parámetros mediante comandos AT
- Uplink periódico programable
- Downlink para cambiar configuración
- Batería Li/SOCl₂ de 8500 mAh
Aplicaciones:
- Edificios inteligentes y automatización del hogar
- Logística y gestión de cadena de suministro
- Medición inteligente (smart metering)
- Agricultura inteligente
- Ciudades inteligentes
- Fábricas inteligentes (Smart Factory / Industria 4.0)
Especificaciones
| Categoría | Nombre | Parámetro |
|---|---|---|
| Características DC comunes | Tensión de alimentación | Batería interna, 2,5 ~ 3,6 V |
| Temperatura de funcionamiento | -40 ~ 85 °C | |
| Interfaz de E/S | Salida controlable por batería | 2,6 ~ 3,6 V (según nivel de batería) |
| Salida controlable de +5 V | 1 × salida +5 V controlable | |
| Interfaz RS485 | 1 × RS485 | |
| Interfaz UART | 1 × UART, seleccionable 3,3 V o 5 V | |
| Interrupción / E/S digital | 1 × pin de interrupción o entrada/salida digital | |
| Interfaz I2C | 1 × I2C | |
| Interfaz One-Wire | 1 × interfaz de un hilo (one-wire) | |
| Especificaciones LoRa | Rango de frecuencia | Banda 1 (HF): 862 ~ 1020 MHz |
| Potencia de salida | Hasta +22 dBm de salida RF constante | |
| Sensibilidad de recepción | Hasta -139 dBm | |
| Inmunidad a interferencias | Excelente inmunidad al bloqueo | |
| Batería | Tipo de batería | Batería Li/SOCl₂ no recargable |
| Capacidad | 8500 mAh | |
| Autodescarga | < 1 % / año @ 25 °C | |
| Corriente continua máxima | 130 mA | |
| Corriente de pico máxima | 2 A, hasta 1 segundo | |
| Consumo de energía | Modo de reposo | 5 µA @ 3,3 V |
| Modo transmisión LoRa | 125 mA @ 20 dBm, 82 mA @ 14 dBm |

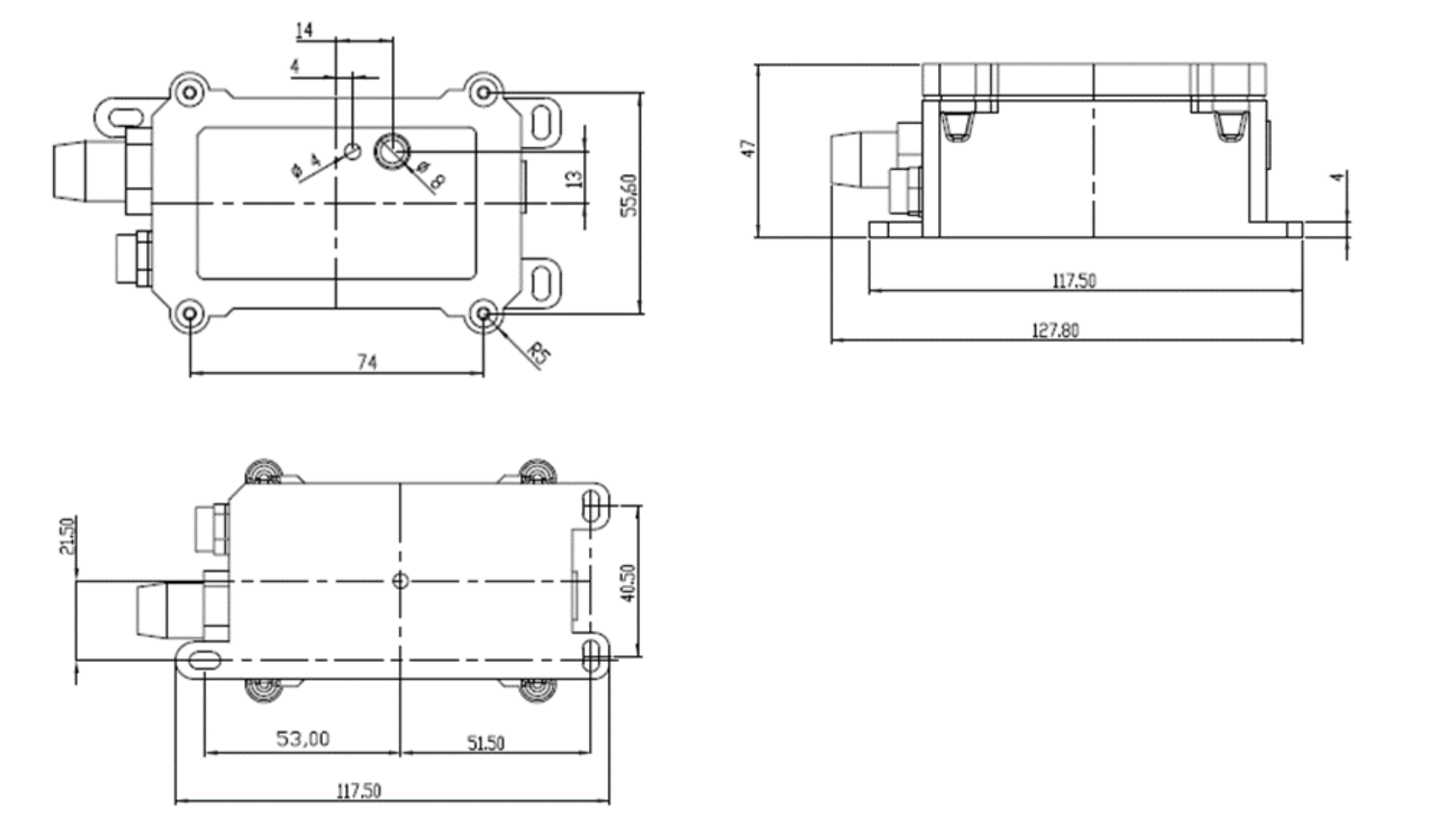

Dimensiones (mm)
