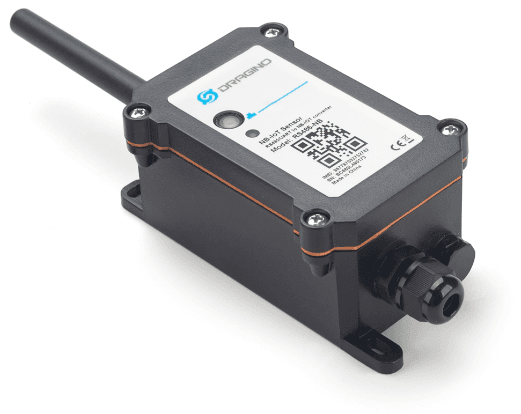

Conversor RS485/UART a RS485-CB - NB-IoT/LTE

El RS485-CB puede interactuar con sensores RS485, sensores UART de 3.3V/5V o sensores con interrupción. Proporciona salidas de 3.3V y 5V para alimentar sensores externos. Ambas salidas de voltaje son controlables, lo que ayuda a minimizar el consumo energético total del sistema.

Este dispositivo admite varios métodos de transmisión de datos, como MQTT, MQTTs, UDP, TCP y CoAP, para satisfacer diferentes requisitos de aplicaciones, y es compatible con múltiples servidores IoT.

El RS485-CB incluye configuración mediante BLE (Bluetooth Low Energy) y permite actualizaciones OTA (Over-The-Air), facilitando su uso.

Con una carcasa impermeable IP67, el RS485-CB funciona con una batería Li-SOCI2 de 8500mAh, diseñada para un uso prolongado de varios años.

Además, el RS485-CB cuenta con una opción de tarjeta SIM integrada y conexión predeterminada a un servidor IoT, lo que permite una configuración sencilla.

Características

• Bandas NB-IoT para la versión -NB: B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85
• Bandas NB-IoT para la versión -CB: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
• Bandas CAT-M1 / LTE-M: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85
• Consumo de energía ultra bajo
• Soporte para múltiples dispositivos RS485 mediante reglas flexibles
• Compatibilidad con protocolo Modbus
• Soporte para interrupciones de uplink
• Conexión a sensores UART con 3.3V o 5V
• Muestreo múltiple con un único envío de datos (uplink)
• GNSS para reportes de ubicación
• Soporte para configuración remota y actualización de firmware mediante Bluetooth v5.1
• Transmisión de datos mediante MQTT, MQTTs, TCP, UDP o CoAP
• Envío periódico de datos (uplink)
• Configuración mediante transmisión descendente (downlink)
• Batería de 8500mAh para uso prolongado
• Ranura para tarjeta Nano SIM compatible con NB-IoT

Especificaciones

Características Generales de CC:

• Voltaje de suministro: 2.6V ~ 3.6V
• Temperatura de operación: -40°C ~ 85°C

Interfaz I/O:

• Salida controlable de la batería: 2.6V ~ 3.6V (dependiendo de la batería)
• Salida controlable de 5V
• 1 interfaz RS485
• 1 interfaz UART: 3.3V o 5V
• 1 pin de interrupción o entrada/salida digital (Digital IN/OUT)
• 1 interfaz I2C
• 1 interfaz de un solo cable (One Wire)

Especificaciones NB-IoT:

• Módulo NB-IoT: BG95-NGFF
• Bandas soportadas:
  • B1 @H-FDD: 2100MHz
  • B2 @H-FDD: 1900MHz
  • B3 @H-FDD: 1800MHz
  • B4 @H-FDD: 2100MHz
  • B5 @H-FDD: 860MHz
  • B8 @H-FDD: 900MHz
  • B12 @H-FDD: 720MHz
  • B13 @H-FDD: 740MHz
  • B17 @H-FDD: 730MHz
  • B18 @H-FDD: 870MHz
  • B19 @H-FDD: 870MHz
  • B20 @H-FDD: 790MHz
  • B25 @H-FDD: 1900MHz
  • B28 @H-FDD: 750MHz
  • B66 @H-FDD: 2000MHz
  • B70 @H-FDD: 2000MHz
  • B85 @H-FDD: 700MHz

Batería:

• Tipo: Batería Li-SOCI2 no recargable
• Capacidad: 8500mAh
• Autodescarga: <1% / Año a 25°C
• Corriente continua máxima: 130mA
• Corriente máxima de impulso: 2A durante 1 segundo

Consumo de Energía:

• Modo STOP: 10uA @ 3.3V
• Potencia máxima de transmisión: 350mA @ 3.3V

Aplicaciones

• Edificios inteligentes y automatización del hogar
• Gestión de logística y cadena de suministro
• Medición inteligente
• Agricultura inteligente
• Ciudades inteligentes
• Fábricas inteligentes
