Lo que importa.

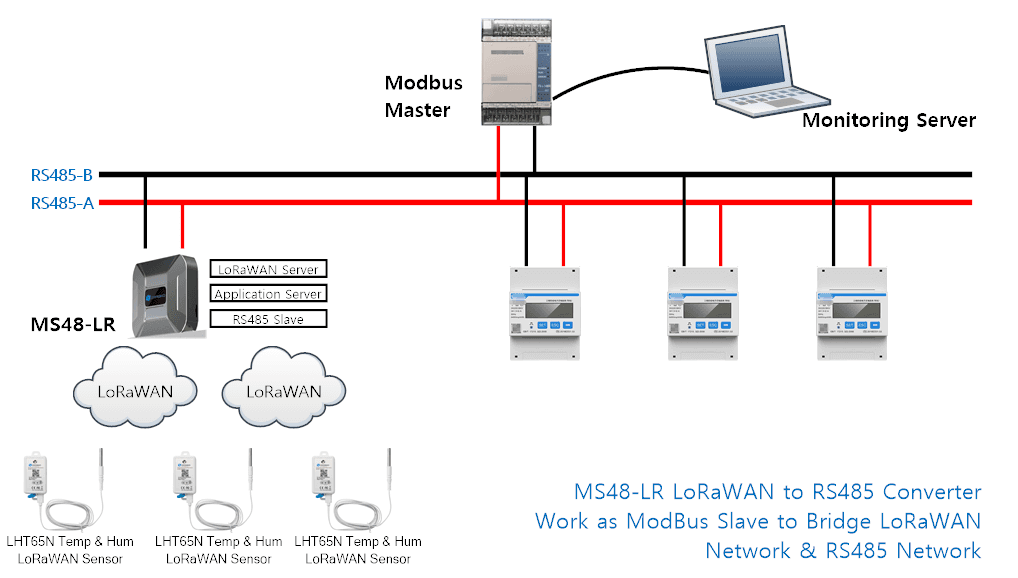

El MS48-LR es un gateway LoRaWAN to Modbus de código abierto, pensado para ser el “traductor” entre el mundo inalámbrico LoRaWAN y las redes industriales Modbus. En la práctica, te permite conectar sensores y nodos LoRaWAN a través de su radio multicanal y luego exponer esos datos a un PLC o sistema SCADA mediante Modbus, actuando como esclavo Modbus en la red.
Internamente corre un sistema operativo Debian open source, con un CPU quad-core Cortex-A7 a 1,2 GHz, 512 MB de RAM y 4 GB eMMC, lo que le da potencia suficiente para correr ChirpStack como servidor LoRaWAN local y un servidor IoT basado en Node-RED dentro del mismo equipo. Esto permite crear flujos lógicos, reglas y procesar datos sin necesidad de un servidor externo.
En el lado LoRaWAN, el MS48-LR ofrece:
• Gateway LoRaWAN multicanal con 10 rutas de demodulación en paralelo, ideal para manejar muchos nodos simultáneamente.
• Compatibilidad con diferentes tipos de conexión LoRaWAN: Semtech UDP Packet Forwarder, LoRaWAN Basic Station y ChirpStack Gateway Bridge (MQTT).
• Soporte de múltiples bandas preconfiguradas (AU915), además de la posibilidad de personalizar parámetros regionales según el país o red privada.
Conectividad física y de red:

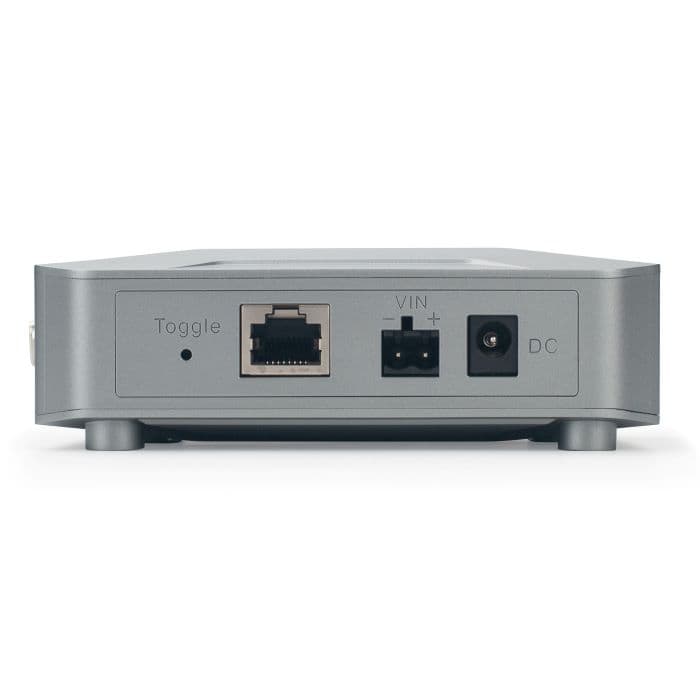

• 1 × puerto RJ45 10/100 Mbps para red LAN/WAN.
• WiFi 802.11 b/g/n para gestión y/o enlace inalámbrico.

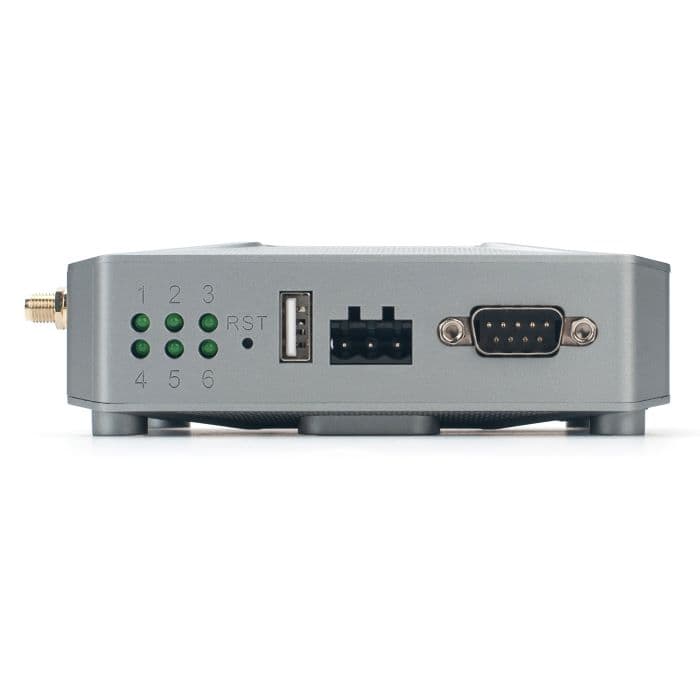

• Interfaces RS232 y RS485 para la red Modbus.
• 1 × USB 2.0 host y 1 × mini-PCIe para módulos adicionales, incluyendo el módulo 4G EC25 (diferentes versiones según región: EMEA, América, LATAM, Japón, etc.).
Como gateway industrial, el MS48-LR:
• Se alimenta con 12 VDC, 2 A.
• Funciona en un rango de temperatura de −20 °C a +70 °C.
• Está pensado para implementaciones masivas, con funciones de auto-provisioning, gestión remota y monitoreo centralizado, para que un integrador pueda desplegar y administrar muchos gateways a la vez.
Características:
• Sistema Debian de código abierto
• Administración vía interfaz web (Web GUI) y SSH a través de WAN o WiFi
• Soporta gestión remota
• Autoaprovisionamiento para despliegue y gestión en lotes
• Gateway LoRaWAN
• 10 rutas de demodulación paralelas programables
• Preconfigurado para soportar diferentes ajustes regionales LoRaWAN
• Permite personalizar los parámetros regionales LoRaWAN
• Soporta conexiones LoRaWAN: Semtech UDP Packet Forwarder, LoRaWAN Basic Station, ChirpStack Gateway Bridge (MQTT)
• Servidor LoRaWAN local ChirpStack integrado
• Servidor de aplicaciones local basado en Node-RED integrado
• Puede funcionar en modo esclavo Modbus (Modbus Slave)
Aplicaciones:
• Edificios inteligentes y automatización del hogar
• Logística y gestión de cadena de suministro
• Medición inteligente (smart metering)
• Agricultura inteligente
• Ciudades inteligentes
• Fábricas inteligentes (industria 4.0)
Especificaciones
| Categoría | Ítem | Especificación |
|---|---|---|
| Sistema de hardware | CPU | Quad-core Cortex-A7 1.2 GHz |
| RAM | 512 MB | |
| eMMC | 4 GB | |
| Interfaces | Puertos Ethernet | 1 × puerto RJ45 10/100 Mbps |
| LoRaWAN | Radio LoRaWAN multicanal | |
| Wi-Fi | WiFi 802.11 b/g/n | |
| USB | 1 × conector USB 2.0 host | |
| Mini-PCIe | 1 × conector Mini-PCIe | |
| RS485 | 1 × interfaz RS485 | |
| RS232 | 1 × interfaz RS232 | |
| Especificaciones LoRa | Sensibilidad | Hasta -140 dBm con front-end Tx/Rx SX1250 |
| Rechazo de interferencias | 70 dB de rechazo a interferencias CW con desfase de 1 MHz | |
| Operación con SNR negativo | Capaz de operar con SNR negativo, CCR hasta 9 dB | |
| Demoduladores | Emula 49 demoduladores LoRa y 1 demodulador (G)FSK | |
| Front-end de radio | Doble interfaz de radio digital TX & RX | |
| Vías de demodulación | 10 rutas de demodulación paralelas programables | |
| Adaptación de tasa de datos | Adaptación dinámica de tasa de datos (DDR) | |
| Diversidad / doble banda | Verdadera diversidad de antena o operación simultánea en doble banda | |
| 4G LTE celular | Módulo LTE | Módulo Quectel EC25 LTE |
| Ranura SIM | Ranura para SIM de tamaño estándar | |
| Antenas 4G | 2 × antenas adhesivas 4G | |
| Velocidades de datos | Hasta 150 Mbps de bajada y 50 Mbps de subida | |
| Cobertura | Cobertura global LTE, UMTS/HSPA+ y GSM/GPRS/EDGE | |
| Tecnología MIMO | Tecnología MIMO que mejora tasa de datos y confiabilidad de enlace en sistemas modernos de comunicación inalámbrica | |
| Condiciones de operación | Temperatura de trabajo | -20 ~ 70 °C |
| Temperatura de almacenamiento | -20 ~ 70 °C | |
| Alimentación | Entrada de energía: 12 V DC, 2 A |

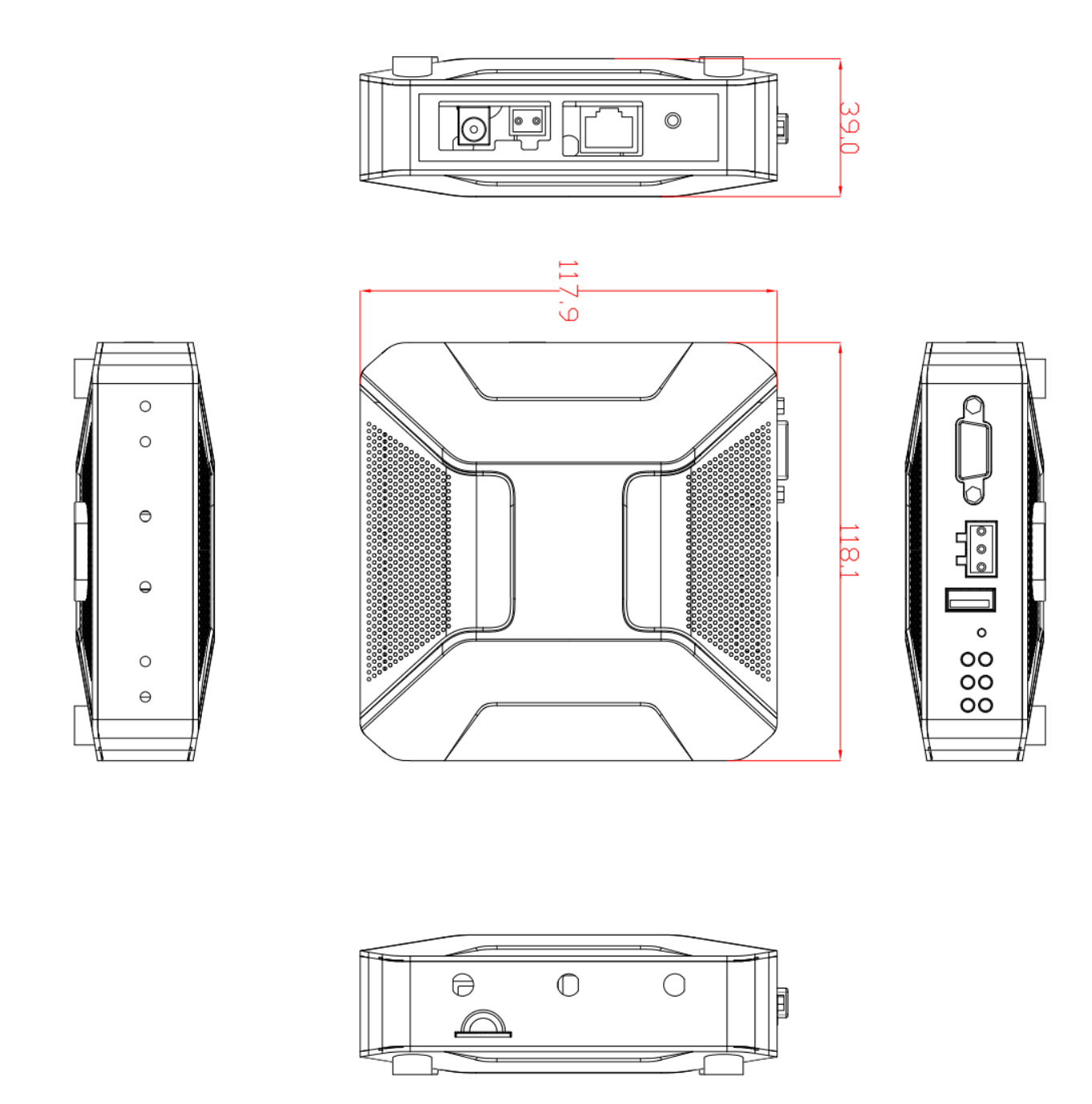

Dimensiones
