Lo que importa.

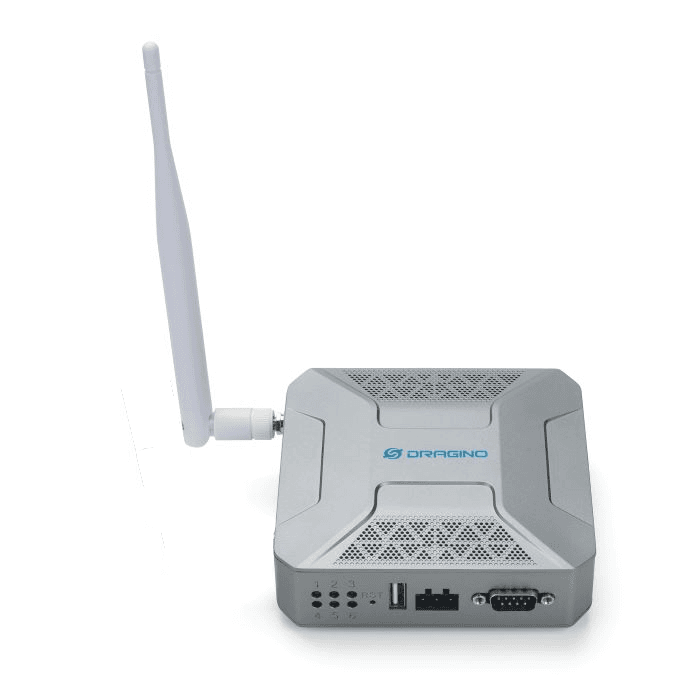

El MS48-LR es un gateway LoRaWAN → Modbus pensado para actuar como “puente” entre la red inalámbrica LoRaWAN y las redes industriales Modbus. Permite recibir datos de múltiples nodos LoRaWAN a través de su radio multicanal y ponerlos a disposición de un PLC o SCADA a través de Modbus, funcionando como esclavo Modbus en la red.
Internamente ejecuta un sistema operativo Debian open source sobre un CPU quad-core Cortex-A7 a 1,2 GHz, con 512 MB de RAM y 4 GB eMMC, lo que le da recursos suficientes para ejecutar de forma local un servidor LoRaWAN ChirpStack y un servidor de aplicaciones IoT basado en Node-RED, sin depender de un servidor externo.
Como gateway LoRaWAN multicanal, ofrece 10 rutas de demodulación paralelas programables, con soporte para las principales bandas LoRaWAN (EU868, IN865, RU864, KR920, AS923, AU915, US915), preconfiguradas y además personalizables para redes privadas o ajustes específicos por país.
En el modelo sin 4G, la conectividad de red se realiza mediante:
• 1× puerto RJ45 10/100 Mbps para LAN/WAN.
• WiFi 802.11 b/g/n para gestión o enlace inalámbrico.
• Interfaces RS232 y RS485, pensadas para integrar el gateway en redes Modbus existentes.
Gracias a sus funciones de gestión remota y auto-provisioning, es especialmente útil en implementaciones masivas, donde un integrador debe desplegar y administrar muchos gateways de forma centralizada. El equipo trabaja en un rango de temperatura de −20 a 70 °C, con alimentación de 12 VDC / 2 A, apto para entornos industriales.

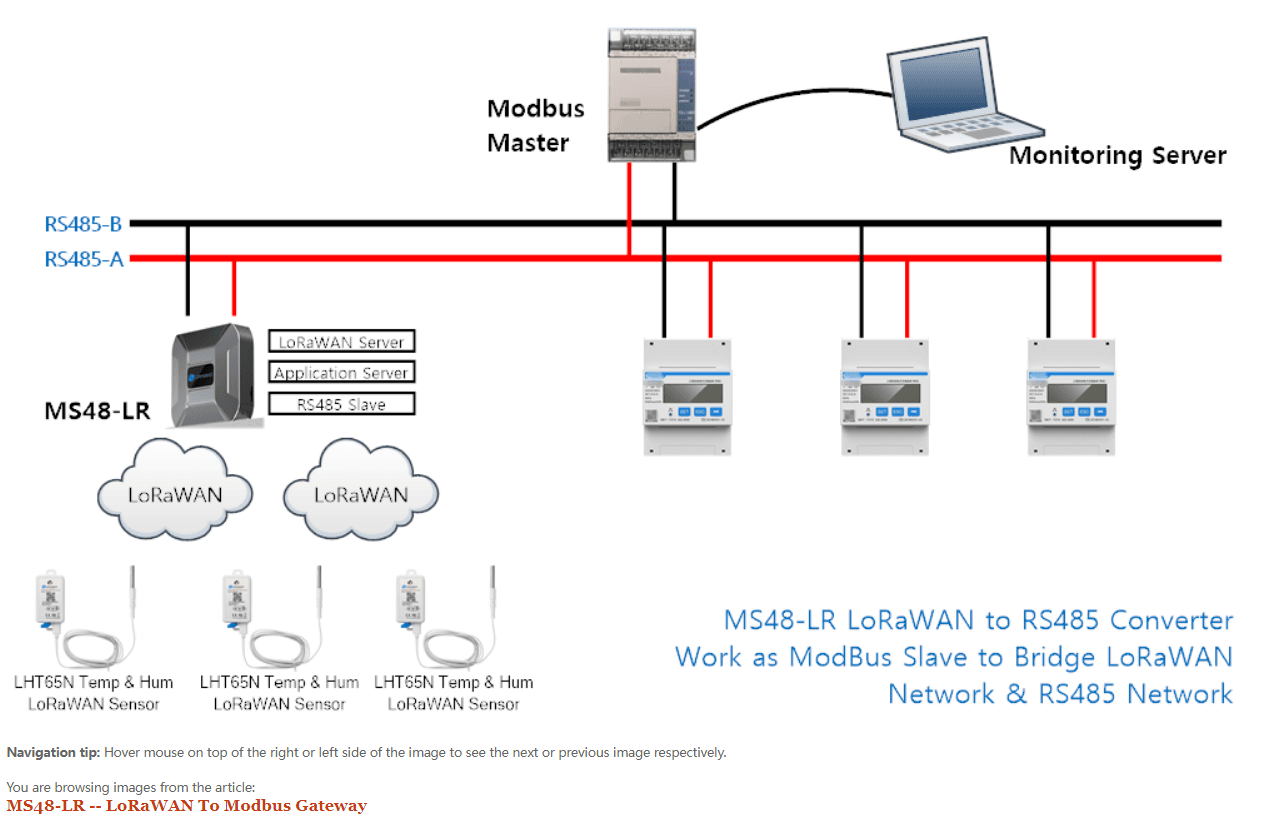

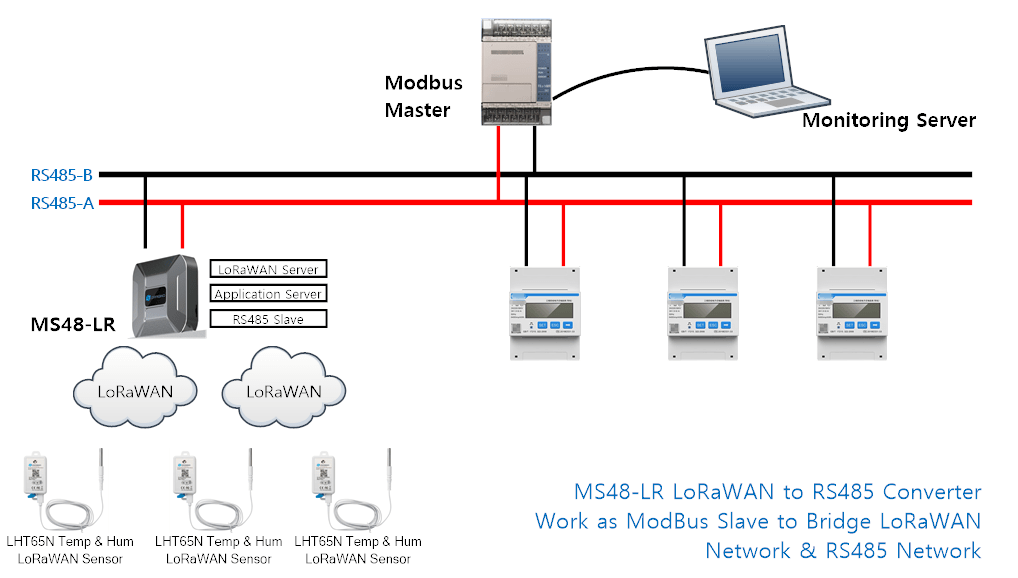

El Gateway MS48-LR permite crear una pasarela de comunicación LoRaWAN/Modbus para acceder a dispositivos que utilizan la red LoRaWAN a través de la red Modbus.
Por ejemplo un PLC puede obtener datos de sensores instalados en el campo.
Características:
• Sistema Debian de código abierto
• Administración vía interfaz web (Web GUI) y SSH a través de WAN o WiFi
• Soporta gestión remota
• Autoaprovisionamiento para despliegue y gestión en lotes
• Gateway LoRaWAN
• 10 rutas de demodulación paralelas programables
• Preconfigurado para soportar diferentes ajustes regionales LoRaWAN
• Permite personalizar los parámetros regionales LoRaWAN
• Soporta conexiones LoRaWAN: Semtech UDP Packet Forwarder, LoRaWAN Basic Station, ChirpStack Gateway Bridge (MQTT)
• Servidor LoRaWAN local ChirpStack integrado
• Servidor de aplicaciones local basado en Node-RED integrado
• Puede funcionar en modo esclavo Modbus (Modbus Slave)
Aplicaciones:
• Edificios inteligentes y automatización del hogar
• Logística y gestión de cadena de suministro
• Medición inteligente (smart metering)
• Agricultura inteligente
• Ciudades inteligentes
• Fábricas inteligentes (industria 4.0)
Especificaciones (versión sin 4G)
Sistema de hardware:
• CPU: Quad-core Cortex-A7 a 1,2 GHz
• RAM: 512 MB
• eMMC: 4 GB
Interfaces:
• 1 × puerto Ethernet RJ45 10/100 Mbps
• Radio LoRaWAN inalámbrica multicanal
• WiFi 802.11 b/g/n
• 1 × conector USB 2.0 host
• 1 × conector Mini-PCIe
• 1 × interfaz RS485
• 1 × interfaz RS232
Especificaciones LoRa:
• Sensibilidad de hasta −140 dBm con front-end TX/RX SX1250
• 70 dB de rechazo a interferencia CW a 1 MHz de separación
• Capaz de operar con SNR negativo, CCR de hasta 9 dB
• Emula 49 demoduladores LoRa y 1 demodulador (G)FSK
• Interfaces de front-end de radio digital dual para TX y RX
• 10 rutas de demodulación paralelas programables
• Adaptación dinámica de la tasa de datos (DDR)
• Verdadera diversidad de antena o funcionamiento simultáneo en doble banda
Condiciones de operación:
• Temperatura de trabajo: −20 ~ 70 °C
• Temperatura de almacenamiento: −20 ~ 70 °C
• Alimentación: 12 V DC, 2 A

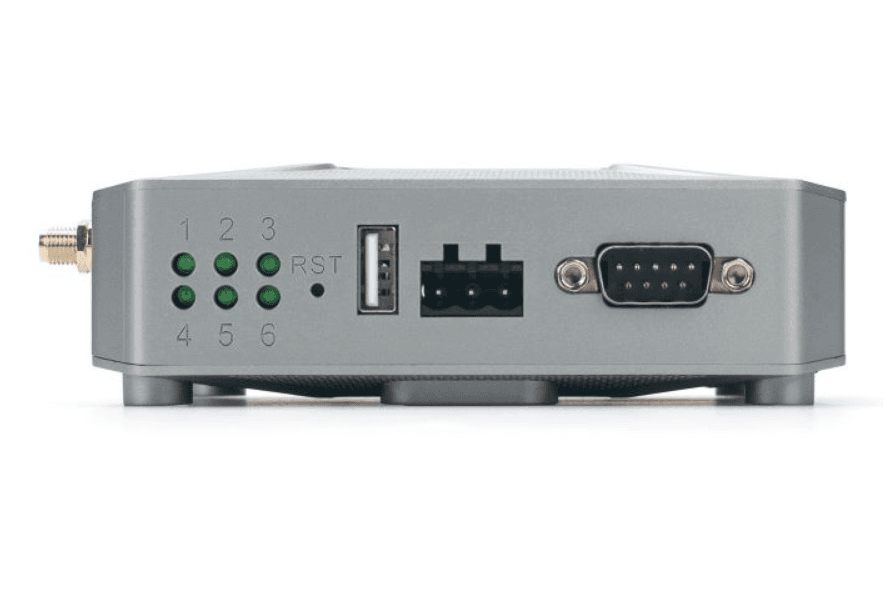

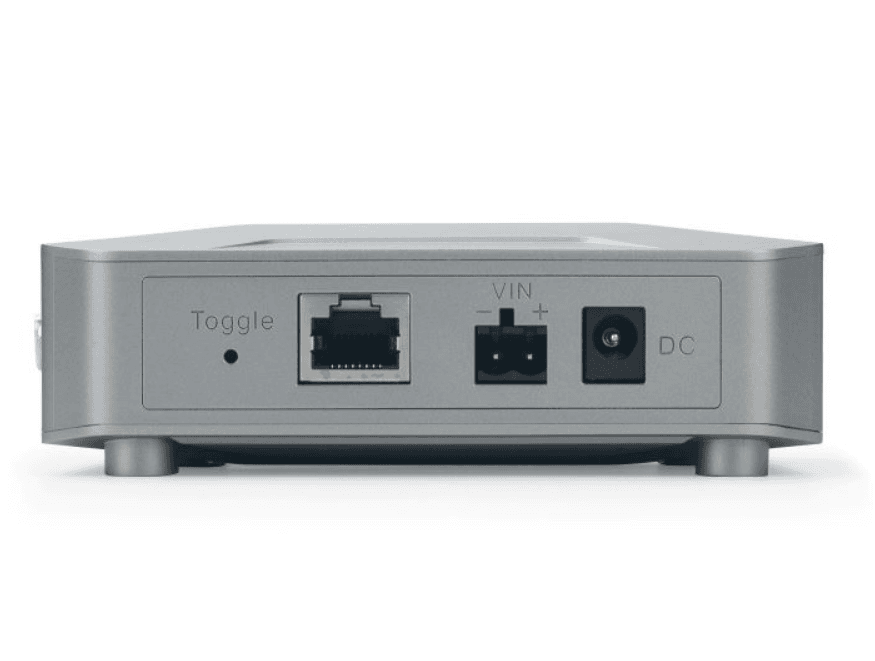

El gateway cuenta con:
-1 Puerto de carga de 12v y 2A
-1 Puerto RJ45 10M/100M
-1 WIFI 2.4G (802.11bgn)
-1 Puerto USB
-1 Interfaz RS485
-1 Interfaz RS232
