Modulo adquisicion 6AI 4-20mA Modbus TCP/IP RS485 con pantalla ME31-XAXX0600 - Ebyte

El ME31-XAXX0600 es un módulo industrial de adquisición de señales analógicas diseñado para integrar variables de proceso en sistemas de automatización mediante RS485 y Ethernet RJ45. Soporta Modbus RTU y Modbus TCP, lo que facilita su conexión a PLC, HMI, SCADA, gateways y software de supervisión.

Dentro de la familia ME31, este modelo corresponde a la versión 6AI, es decir, está orientado a la lectura de 6 entradas analógicas. Gracias a esto, resulta ideal para centralizar señales de instrumentación en un solo equipo y llevarlas hacia redes industriales o plataformas de monitoreo remoto.

El equipo combina interfaz serie RS485 y red Ethernet, permitiendo su uso tanto en infraestructuras Modbus existentes como en redes IP modernas. Esto lo convierte en una opción muy práctica para modernizar sistemas industriales, integrar sensores analógicos a tableros de control o concentrar varias variables de proceso en un solo punto de adquisición.

El ME31-XAXX0600 trabaja con alimentación DC 8–28 V, manteniendo compatibilidad con fuentes industriales comunes de 12 V o 24 V. Su formato compacto de 121 × 72 × 34 mm y peso aproximado de 135 ± 5 g permiten una instalación ordenada en tableros y gabinetes, utilizando montaje en riel.

Gracias a su arquitectura industrial y compatibilidad con Modbus TCP/RTU, este módulo es adecuado para aplicaciones donde se necesite adquirir y transmitir múltiples señales analógicas, por ejemplo en:

• Automatización de procesos
• Monitoreo de instrumentación industrial
• Lectura de señales analógicas en tableros eléctricos
• Integración de variables de terreno a PLC, HMI o SCADA
• Proyectos de monitoreo remoto e IoT industrial

Especificación

Categoría	Nombre	Parámetro
Alimentación	Tensión de operación	DC 8 ~ 28 V
	Indicador de alimentación	Indicador LED azul
Puerto serie / Red	Interfaz de comunicación	RJ45, RS485
	Baud rate	9600 bps (personalizable)
	Protocolo	Protocolos estándar Modbus TCP y Modbus RTU
Modbus	Dirección del dispositivo	Puede modificarse mediante comando Modbus y desde el software del host
Entrada analógica	Canales AI	6 vías
	Características de adquisición	Entrada simple (single-ended)
	Tipo de entrada	0 ~ 20 mA, 4 ~ 20 mA
	Resolución AI	3‰
	Frecuencia de adquisición	10 Hz
	Indicación de entrada	Visualización en pantalla OLED
Otros	Tamaño del producto	121 × 72 × 34 mm (largo × ancho × alto)
	Peso del producto	135 ± 5 g
	Temperatura y humedad de trabajo	-40 ~ +85 °C, 5 % ~ 95 % RH (sin condensación)
	Temperatura y humedad de almacenamiento	-40 ~ +105 °C, 5 % ~ 95 % RH (sin condensación)
	Método de instalación	Montaje en riel DIN

Categoría	Nombre	Parámetro
Parámetros Ethernet	Modo de operación	Servidor TCP (hasta 4 clientes conectados)
	IP local	192.168.3.7
	Puerto local	502
	Máscara de subred	255.255.255.0
	Puerta de enlace	192.168.3.1
	DHCP	Desactivado
	MAC nativa	Determinada por el chip (fija)
	IP de destino	192.168.3.3
	Puerto de destino	502
	Servidor DNS	114.114.114.114
Parámetros Ethernet	Subida activa	Desactivada
Parámetros serie	Baud rate	9600 bps (8 tipos disponibles)
	Método de verificación	Ninguno (por defecto), impar, par
	Bits de datos	8
Parámetros serie	Bit de parada	1
Parámetros Modbus	Modo maestro/esclavo	Esclavo
Parámetros Modbus	Dirección	1

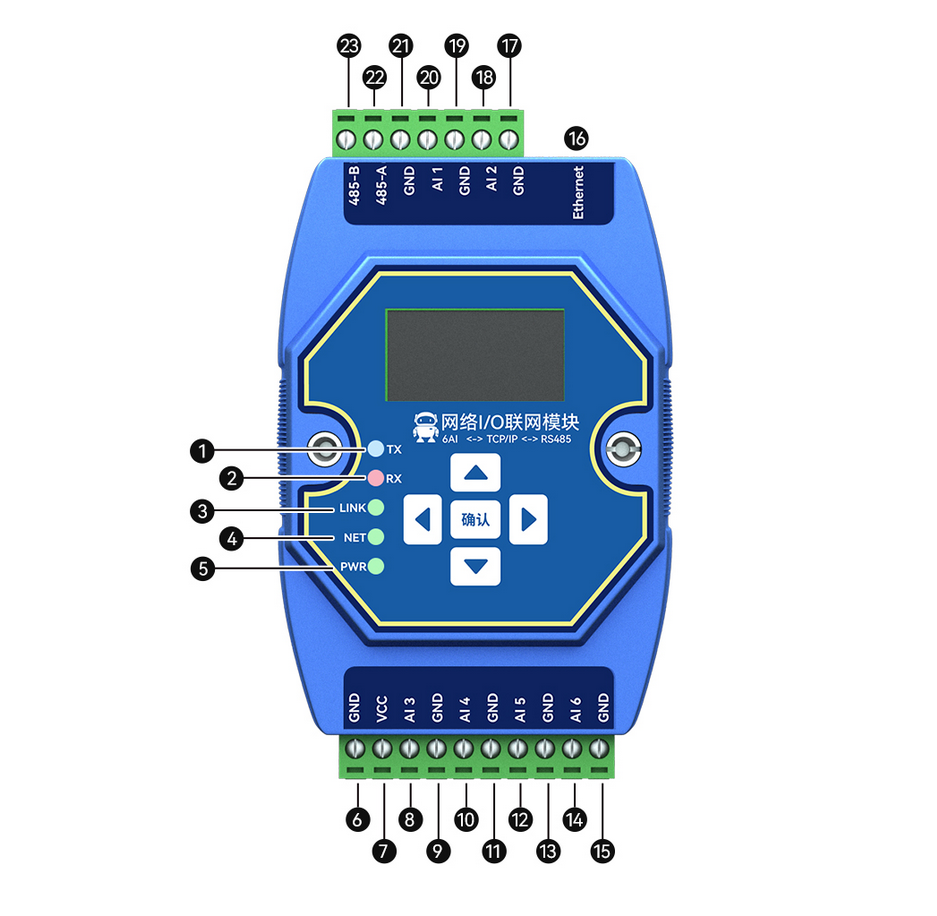

Puerto e Indicadores

Nº	Etiqueta	Descripción
1	TX (LED)	Indicador LED de envío de datos por el puerto serie.
2	RX (LED)	Indicador LED de recepción de datos por el puerto serie.
3	LINK (LED)	Indicador LED de conexión de red.
4	NET (LED)	Indicador LED de envío y recepción de datos de red.
5	PWR (LED)	Indicador LED de entrada de alimentación.
6	GND	Polo negativo del terminal de alimentación, DC 8V~28V, terminal Phoenix de 5,08 mm.
7	VCC	Polo positivo del terminal de alimentación, DC 8V~28V, terminal Phoenix de 5,08 mm.
8	AI3	Canal de entrada analógica 3; soporta entrada de corriente de 0 a 20 mA; terminal Phoenix de 5,08 mm.
9	GND	Tierra de la entrada analógica del canal 3; terminal Phoenix de 5,08 mm.
10	AI4	Canal de entrada analógica 4; soporta entrada de corriente de 0 a 20 mA; terminal Phoenix de 5,08 mm.
11	GND	Tierra de la entrada analógica del canal 4; terminal Phoenix de 5,08 mm.
12	AI5	Canal de entrada analógica 5; soporta entrada de corriente de 0 a 20 mA; terminal Phoenix de 5,08 mm.
13	GND	Tierra de la entrada analógica del canal 5; terminal Phoenix de 5,08 mm.
14	AI6	Canal de entrada analógica 6; soporta entrada de corriente de 0 a 20 mA; terminal Phoenix de 5,08 mm.
15	AGND	Tierra de la entrada analógica del canal 6; terminal Phoenix de 5,08 mm.
16	Ethernet	Interfaz Ethernet, conector RJ45 estándar.
17	GND	Tierra de la entrada analógica del canal 2; terminal Phoenix de 5,08 mm.
18	AI2	Canal de entrada analógica 2; soporta entrada de corriente de 0 a 20 mA; terminal Phoenix de 5,08 mm.
19	GND	Tierra de la entrada analógica del canal 1; terminal Phoenix de 5,08 mm.
20	AI1	Canal de entrada analógica 1; soporta entrada de corriente de 0 a 20 mA; terminal Phoenix de 5,08 mm.
21	GND	Tierra RS485.
22	485-A	El terminal A del puerto serie se conecta al terminal A del dispositivo externo; terminal Phoenix de 5,08 mm.
23	485-B	El terminal B del puerto serie se conecta al terminal B del dispositivo externo; terminal Phoenix de 5,08 mm.

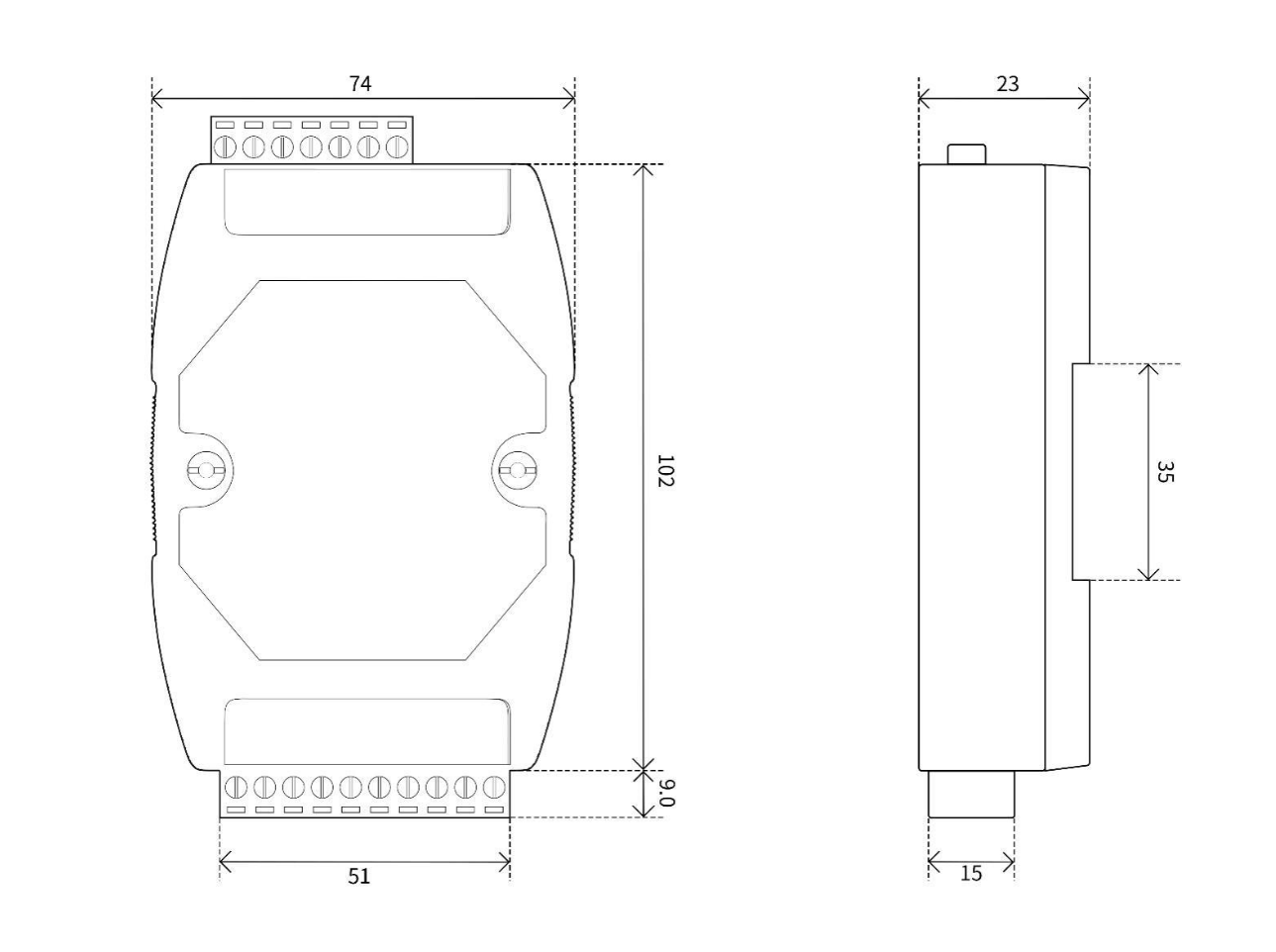

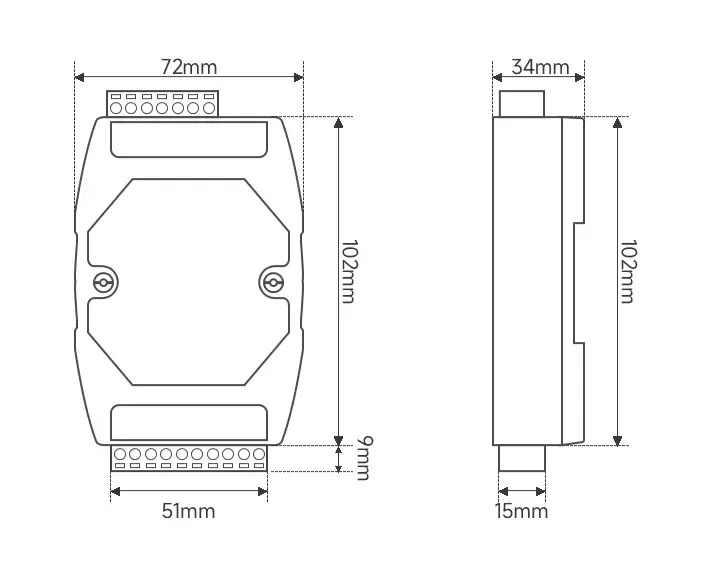

Dimensiones (mm)

Modelo: ME31-XAXX0600
