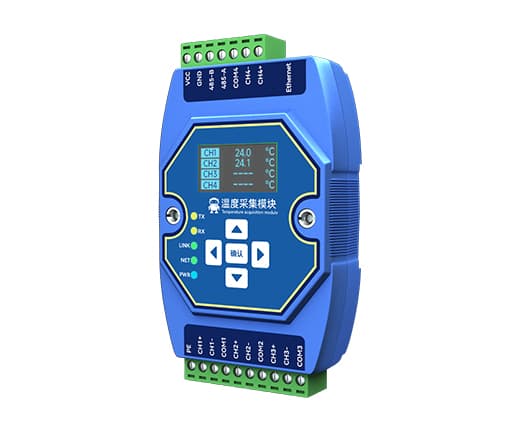

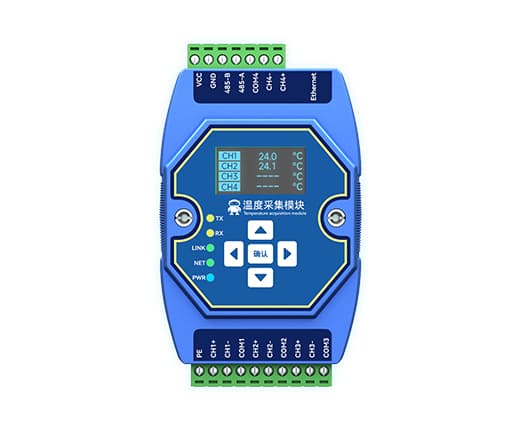

Módulo de adquisición de temperatura de 4 canales - ME31-XDXX0400 - Ebyte

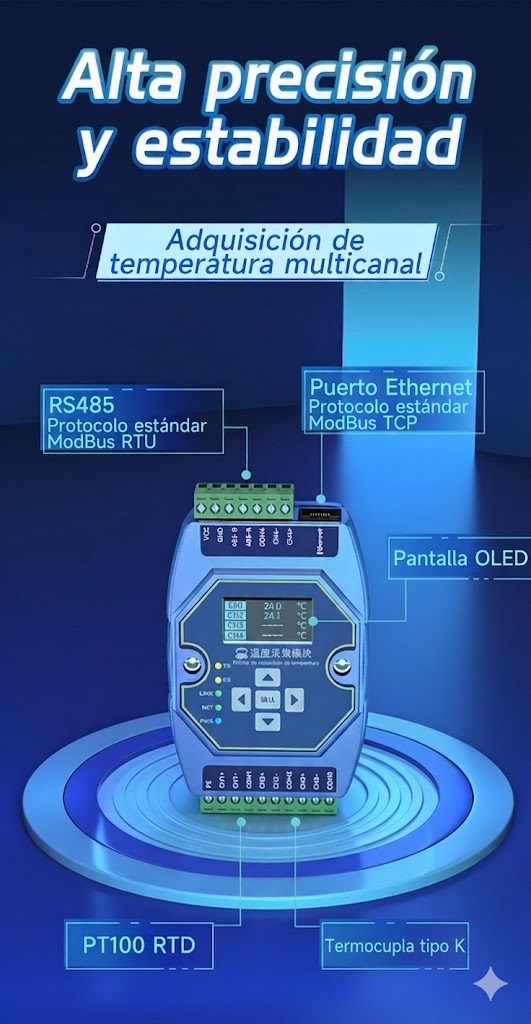

El ME31-XDXX0400 es un módulo industrial de adquisición de temperatura diseñado para trabajar con hasta 4 sondas PT100 de 2 o 3 hilos, permitiendo medir múltiples puntos térmicos y transmitir la información mediante RS485 o Ethernet RJ45 usando Modbus RTU y Modbus TCP.

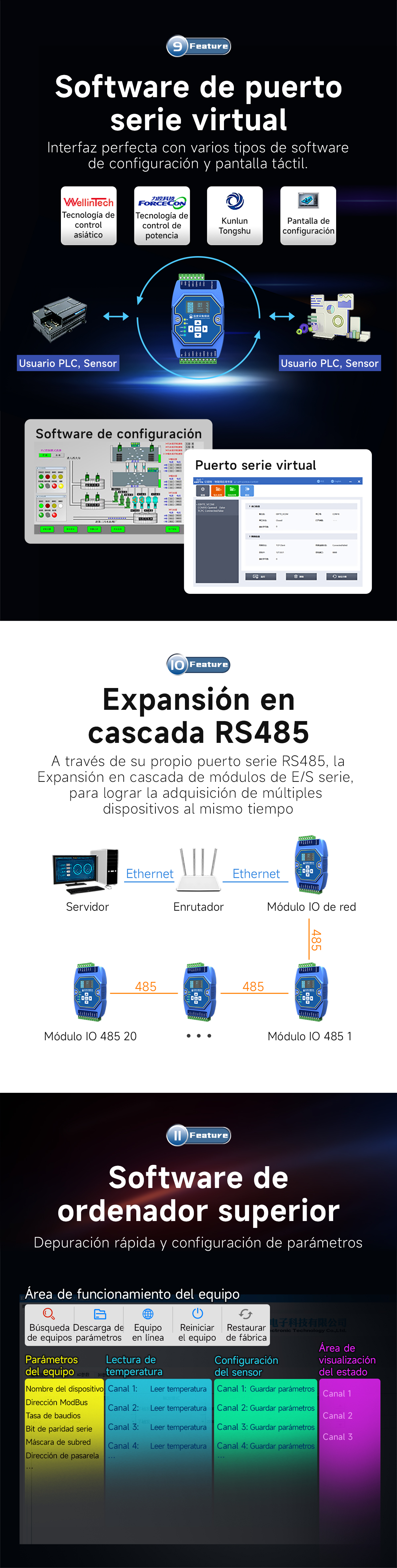

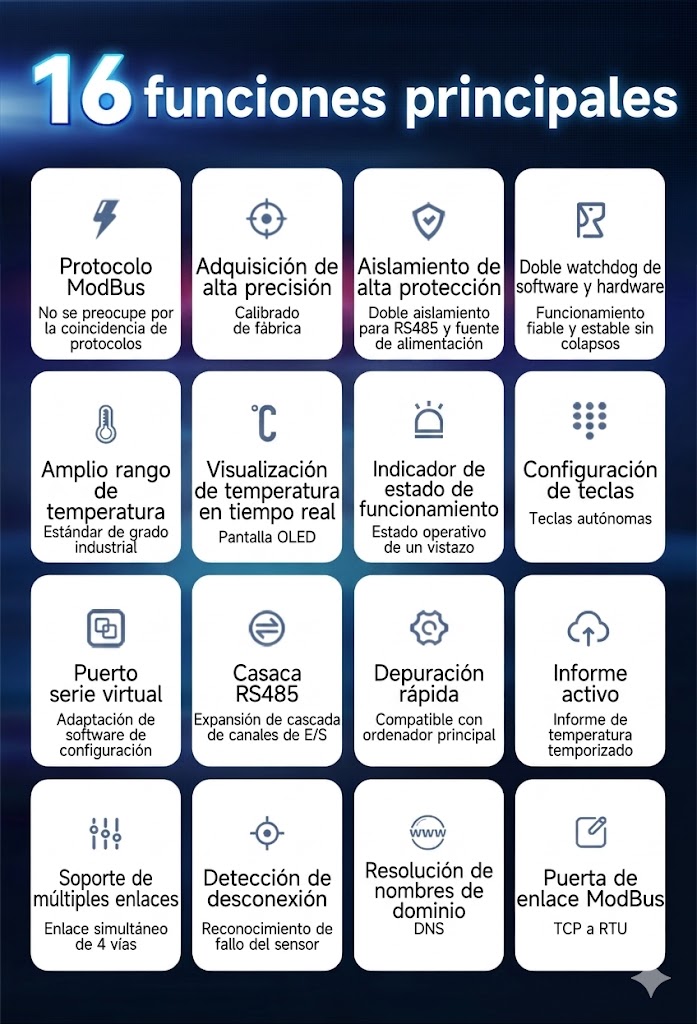

Una de sus grandes ventajas es su capacidad de integración en sistemas industriales. El equipo puede comunicarse con PLC, HMI, SCADA y software de monitoreo, y además puede funcionar como un gateway Modbus, reenviando automáticamente comandos entre el puerto serie y la red Ethernet. Esto facilita la conexión entre infraestructura RS485 existente y sistemas modernos basados en red IP.

En la medición, el ME31-XDXX0400 ofrece una resolución de 0,1 °C y un amplio rango de trabajo de -200 a 850 °C, por lo que resulta adecuado para procesos industriales, hornos, cámaras de frío, tuberías, estanques y monitoreo térmico general. También dispone de detección de sonda desconectada, mostrando una indicación de error cuando el sensor no está conectado correctamente.

El equipo incorpora una pantalla OLED para visualizar las temperaturas de cada canal y el estado del sistema, además de permitir la configuración local mediante botones. Desde esta interfaz es posible ajustar parámetros como dirección Modbus, baud rate, modo de red, IP local, gateway, DNS, offset por canal, DHCP y restauración de fábrica.

En red, soporta modo servidor TCP con hasta 4 clientes conectados, así como IP estática o DHCP, y permite configurar parámetros de subida activa de datos. En el puerto serie, admite velocidades entre 1200 y 115200 bps, con ajuste de paridad y dirección Modbus configurable.

A nivel físico, el módulo trabaja con alimentación DC 8–28 V, incluye aislamiento RS485, protección contra inversión de polaridad y protección contra sobretensiones, y está preparado para ambientes industriales con un rango de trabajo de -40 °C a +85 °C y 5–95 % RH sin condensación. Su formato compacto permite montaje en riel DIN o con tornillos, facilitando la instalación en tableros eléctricos y gabinetes de automatización.



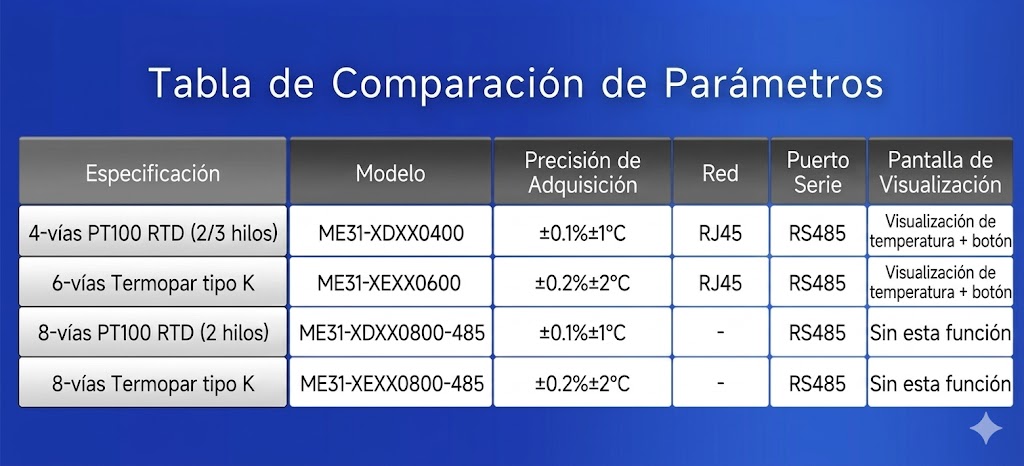

Especificaciones Generales

Categoría	Nombre	Parámetros
Alimentación	Voltaje de trabajo	DC 8～28V
	Indicador de alimentación	LED azul
Comunicación	Interfaz de comunicación	RJ45, RS485
	Velocidad de transmisión	1200~115200bps (por defecto 9600)
	Protocolo de comunicación	Modbus TCP estándar, Modbus RTU
MODBUS	Dirección del dispositivo	Modificable por comando Modbus, software, botón
Adquisición de temperatura	Número de canales	4 vías
	Tipo de sensor	Sensor de temperatura PT100 de 2 y 3 hilos
	Resolución de temperatura	0.1℃
	Precisión	25±5℃: ±0.1%±1℃ -40~85℃: ±0.5%±1℃
	Frecuencia de adquisición	1Hz
	Pantalla de visualización	Pantalla OLED
Otras especificaciones	Tamaño del producto	121mm × 72mm × 34mm (largo × ancho × alto)
	Peso del producto	140 ±5 g
	Temp. y humedad de trabajo	-40 ～ +85℃, 5% ～ 95% RH (sin condensación)
	Método de instalación	Montaje en riel DIN o con tornillos

Categoría	Nombre	Parámetros
Parámetros Ethernet	Modo de trabajo	Servidor TCP (hasta 4 clientes)
	IP local	192.168.3.7
	Puerto local	502
	Máscara de subred	255.255.255.0
	Dirección de puerta de enlace	192.168.3.1
	DHCP	Desactivado
	MAC local	Determinado por el chip (fijo)
	IP de destino	192.168.3.3
	Puerto de destino	502
	Servidor DNS	114.114.114.114
	Carga activa	Desactivada
Parámetros del Puerto Serie	Velocidad de transmisión	9600bps (8 tipos)
	Método de verificación	Ninguno
	Bits de datos	8
	Bit de parada	1
Parámetros MODBUS	Modo maestro/esclavo	Esclavo
	Dirección	1

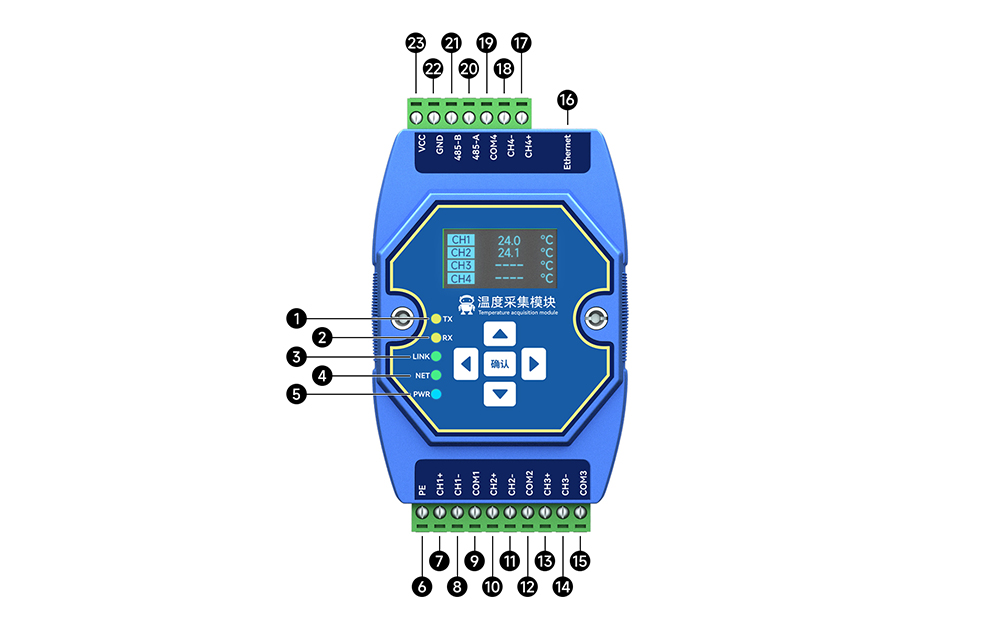

Puerto e Indicadores

No.	Etiqueta	Descripción
1	TX (LED)	Indicador de transmisión de datos del puerto serie
2	RX (LED)	Indicador de recepción de datos del puerto serie
3	LINK (LED)	Indicador de conexión de red
4	NET (LED)	Indicador de transmisión y recepción de datos en la red
5	PWR (LED)	Indicador de entrada de alimentación
6	PE	Tierra, terminal Phoenix de 5.08mm
7	CH1+	Primer canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
8	CH1+	Primer canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
9	CH1-	Primer canal de adquisición de temperatura PT100, entrada negativa de PT100 de 3 hilos, terminal Phoenix de 5.08mm
10	CH2+	Segundo canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
11	CH2+	Segundo canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
12	CH2-	Segundo canal de adquisición de temperatura PT100, entrada negativa de PT100 de 3 hilos, terminal Phoenix de 5.08mm
13	CH3+	Tercer canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
14	CH3+	Tercer canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
15	CH3-	Tercer canal de adquisición de temperatura PT100, entrada negativa de PT100 de 3 hilos, terminal Phoenix de 5.08mm
16	Ethernet	Interfaz Ethernet, interfaz estándar RJ45
17	CH4+	Cuarto canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
18	CH4+	Cuarto canal de adquisición de temperatura PT100, entrada positiva de PT100 de 3 hilos, terminal Phoenix de 5.08mm
19	CH4-	Cuarto canal de adquisición de temperatura PT100, entrada negativa de PT100 de 3 hilos, terminal Phoenix de 5.08mm
20	485-A	El A del puerto serie se conecta con la interfaz A del dispositivo externo, terminal Phoenix de 5.08mm
21	485-B	El B del puerto serie se conecta con la interfaz B del dispositivo externo, terminal Phoenix de 5.08mm
22	V-	Polo negativo del terminal de entrada de alimentación, DC 8V~28V, terminal Phoenix de 5.08mm
23	V+	Polo positivo del terminal de entrada de alimentación, DC 8V~28V, terminal Phoenix de 5.08mm

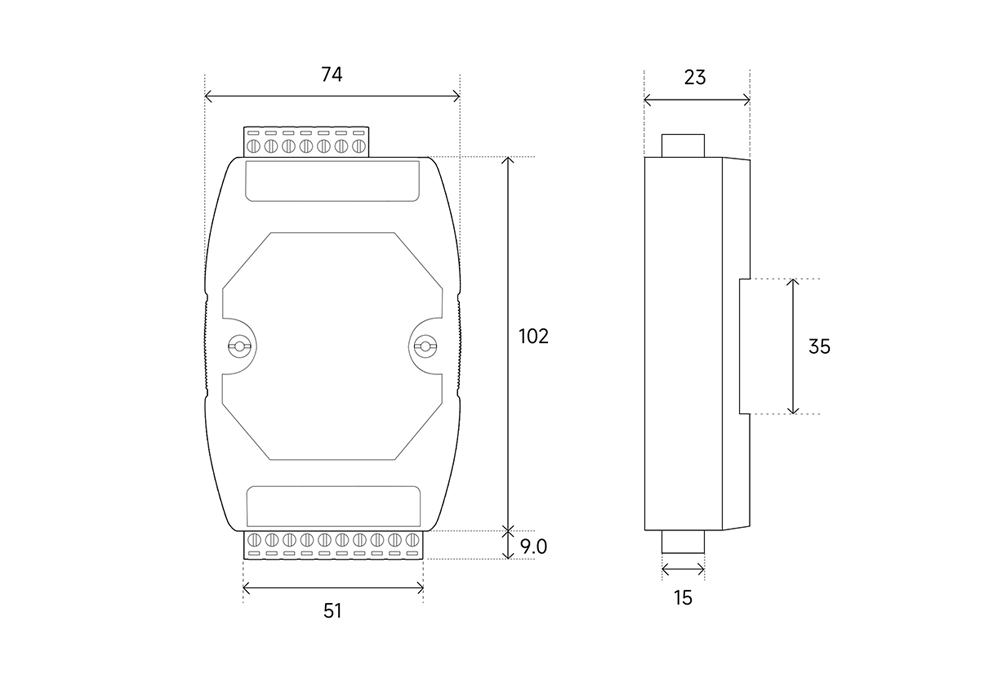

Dimensiones (mm)
