Modulo I/O LoRaWAN LT-22222-L - Dragino
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.

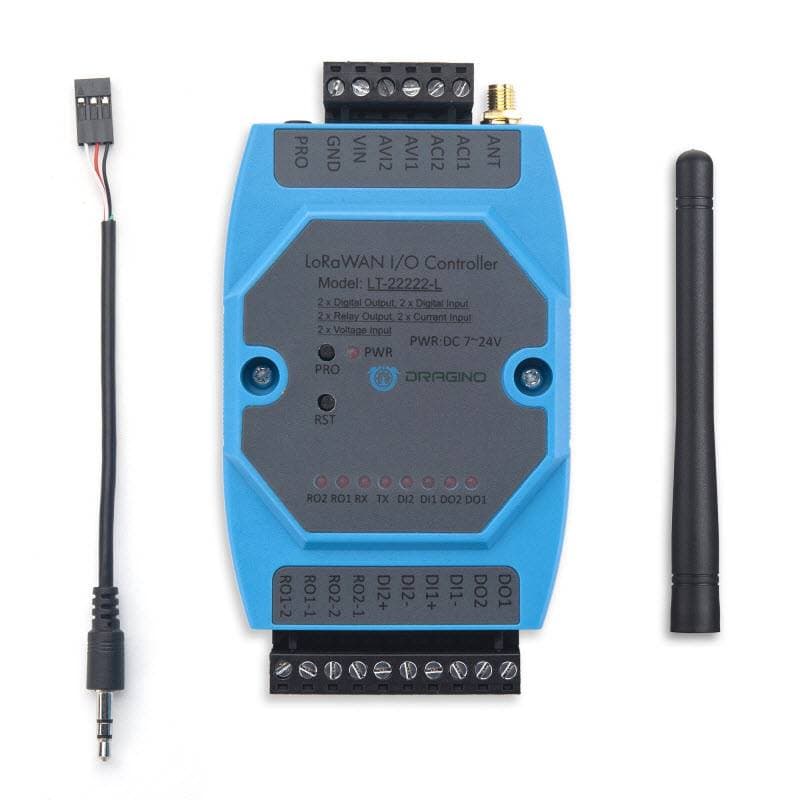

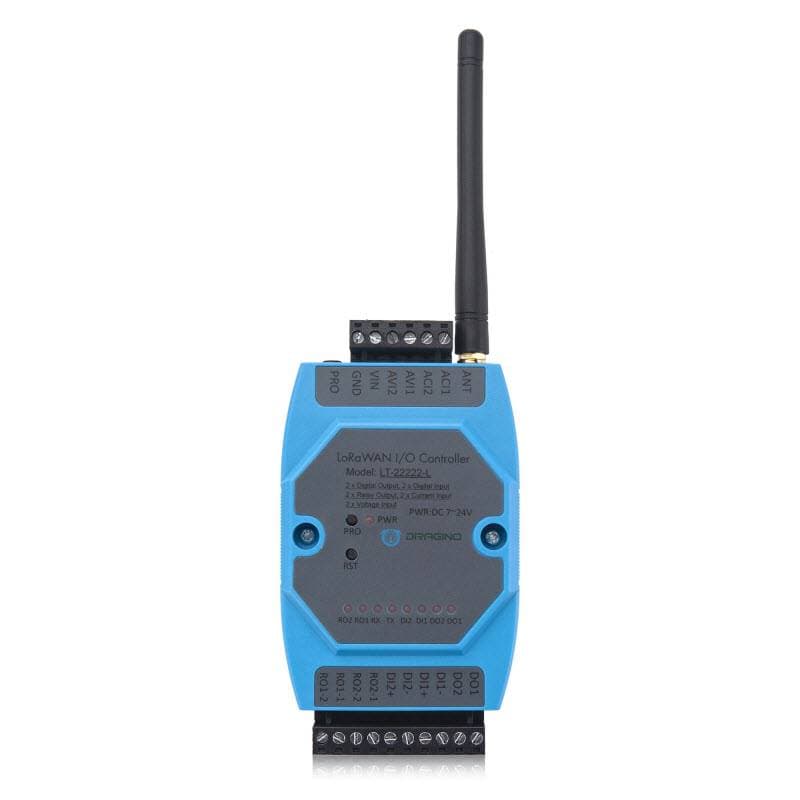

El Dragino LT-22222-L es un módulo I/O LoRaWAN de largo alcance diseñado para llevar señales cableadas (entradas y salidas analógicas y digitales, además de relés) a redes LoRaWAN. Permite conectar sensores y actuadores tradicionales y enviar los datos de forma inalámbrica hacia un gateway o red LoRaWAN, evitando tiradas largas de cable de comunicación.
Forma parte de la familia LT LoRaWAN I/O Controller de Dragino y está pensado para aplicaciones donde se requiere integrar señales de campo con plataformas IoT, SCADA o BMS. En lugar de depender de un PLC cercano, el LT-22222-L puede instalarse directamente en el punto donde están los sensores o actuadores, y transmitir el estado y comandos mediante LoRaWAN.

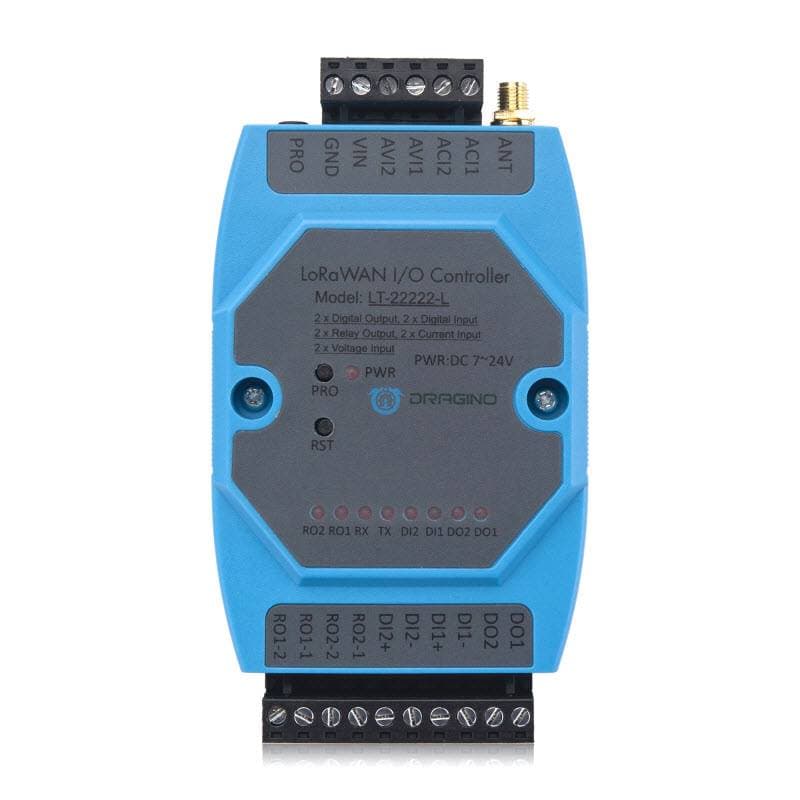

A nivel de hardware de campo, el LT-22222-L ofrece:
• 2 salidas de relé: capacidad típica de maniobra para cargas de baja potencia, contactores, válvulas, bombas pequeñas, etc.
• 2 salidas digitales NPN: tipo colector abierto, pensadas para señalización o control de entradas digitales en otros equipos (por ejemplo PLC o controladores).
• 2 entradas digitales bidireccionales: permiten detectar estados de señal (High/Low), alarmas de tablero, pulsos o contactos secos, e incluso señales de mayor tensión utilizando la resistencia externa indicada en el datasheet.
• 4 entradas analógicas: típicamente 2 de corriente (0–20 mA) y 2 de voltaje (0–30 V), adecuadas para sensores de proceso estándar (presión, nivel, caudal, transductores de tensión, etc.).
Internamente, el módulo utiliza un MCU STM32L0 de ultra bajo consumo y un chip LoRa SX1276/78, lo que garantiza una combinación de bajo consumo energético y enlaces de muy largo alcance con alta inmunidad al ruido. Se alimenta normalmente con 7–24 VDC, a través de borneras de tornillo que simplifican el cableado en campo.
En cuanto a comunicaciones, el LT-22222-L soporta LoRaWAN Clase A y Clase C y disponible en banda AU915, lo que permite integrarlo tanto en redes públicas LoRaWAN como en infraestructuras privadas basadas en gateways propios. La configuración se realiza mediante comandos AT, y es posible actualizar el firmware a través del puerto de programación, facilitando ajustes y mantenimiento.
Gracias a esta combinación de I/O completo (relés, salidas digitales, entradas digitales y analógicas), LoRaWAN de largo alcance, alimentación DC sencilla y configuración flexible, el Dragino LT-22222-L es especialmente útil en:
• Agricultura inteligente: control de válvulas y bombas, monitoreo de sensores de riego y estaciones de campo.
• Edificios y automatización: supervisión y control de tableros, iluminación, bombas, ventilación y sistemas técnicos.
• Smart metering y smart cities: lectura remota de señales de medidores y alarmas en infraestructuras urbanas.
• Industria y smart factory: integración de señales de PLC, sensores y actuadores hacia plataformas IoT o SCADA mediante LoRaWAN.
Se puede utilizar en los siguientes maneras:
1.- Si ya cuenta con un área con LoRaWAN el módulo se puede configurar para que este se conecte a la red de manera inalámbrica.
2.- Si cuenta con un gateway LoRaWAN puede configurar el modulo para que se conecte directamente a este de forma inalámbrica local.

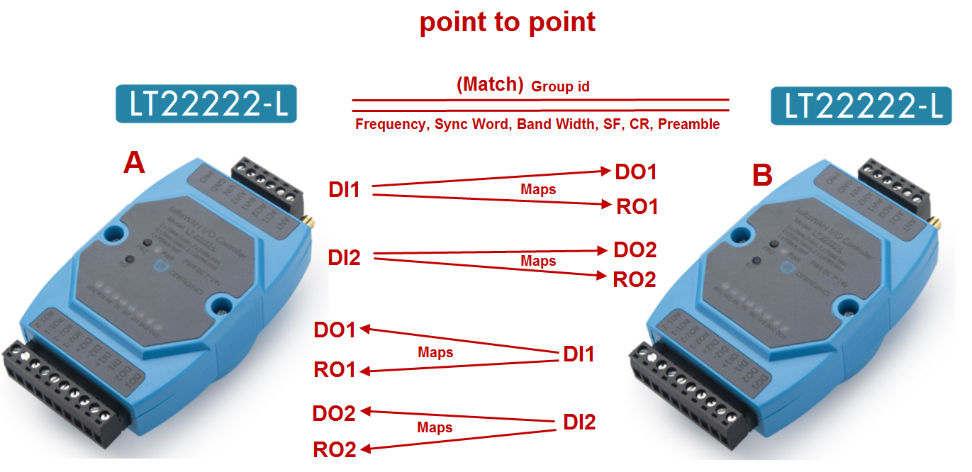

MODO PUNTO A PUNTO
Es posible cambiar el modo de funcionamiento desde LoRaWAN a LoRa Punto a Punto, cambiando la firmaware del equipo.
Esto permite clonar la entrada de un equipo y reflejarla como salida en el otro, por ejemplo si se activa un switch conectado a DI1 en este enviara la orden para que el equipo 2 active su salida D01 o RO1.
