Módulo LoRa E32-900T20D 100mW transceptor UART
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.

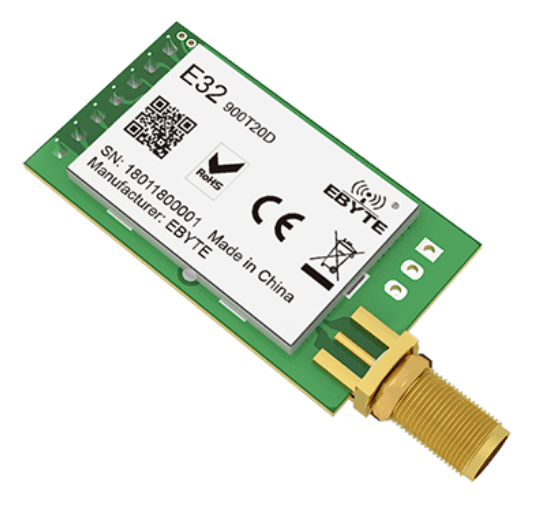

El Módulo Ebyte E32-900T20D es un módulo LoRa de transmisión serial UART diseñado para aplicaciones que requieren comunicación inalámbrica robusta, de largo alcance y bajo consumo. Opera en la banda 862 a 930 MHz y está pensado para integrarse fácilmente en proyectos electrónicos, equipos industriales, automatización y soluciones IoT.
Este módulo ofrece una potencia de transmisión de 20 dBm (100 mW) y un alcance de prueba de hasta 5 km en espacios abiertos, dependiendo de la antena y las condiciones de instalación. Gracias a la tecnología LoRa de espectro ensanchado, proporciona mejor inmunidad a interferencias, alta sensibilidad de recepción y una comunicación más estable que otras soluciones RF convencionales de baja velocidad.
El E32-900T20D utiliza una interfaz UART TTL de 3,3 V, lo que facilita su conexión a microcontroladores, sistemas embebidos y otras plataformas de desarrollo. Además, incorpora conector de antena SMA-K y formato DIP, permitiendo una integración rápida tanto en prototipos como en productos finales.
Entre sus funciones más destacadas se encuentran la transmisión transparente, la transmisión fija punto a punto, el broadcast, la corrección de errores FEC y la función Wake-on-Air (WoA) para ahorro de energía. También permite configurar los parámetros de funcionamiento mediante comandos HEX o comandos AT, ofreciendo mayor flexibilidad al integrador.
El módulo conserva los parámetros configurados incluso después de un corte de energía, incorpora watchdog interno, soporta actualización de firmware por puerto serial y admite distintas velocidades aéreas configurables. Esto lo convierte en una solución muy conveniente para aplicaciones de telemetría, lectura remota de medidores, alarmas inalámbricas, automatización de edificios, control remoto industrial y sensores IoT.
El Módulo Ebyte E32-900T20D es una solución compacta, confiable y fácil de integrar cuando se necesita transportar datos UART por radio LoRa en 868/915 MHz, con una excelente combinación de alcance, estabilidad y bajo consumo.
E32-900T20D es un módulo transceptor inalámbrico de 100mW con tecnología de espectro ensanchado LoRa, opera a 900 ~ 931MHz, basado en RFIC SX1276 original importado de SEMTECH, transmisión transparente disponible, nivel TTL. El módulo adopta la tecnología de espectro ensanchado LoRa, lo que significa que la distancia de transmisión es mucho más larga que antes.
Especificaciones
| Parámetro principal | Descripción | Observación |
|---|---|---|
| Distancia de referencia | 5500 m | Condiciones de prueba: área abierta y despejada, ganancia de antena 5 dBi, altura de antena 2,5 m, velocidad aérea 2,4 kbps. |
| Longitud TX | 58 bytes | Capacidad máxima de un paquete individual; se realiza subdivisión automática si se excede. |
| Buffer | 512 bytes | - |
| Modulación | LoRa™ | - |
| Interfaz de comunicación | UART | @3,3 V, TTL |
| Encapsulado | SMD | - |
| Conector | Stamp hole | Espaciado de 1,27 mm |
| Tamaño | 16 × 26 mm | - |
| Antena | IPEX / stamp hole | Impedancia de 50 ohm |
| Parámetro principal | Mín. | Típ. | Máx. | Unidad | Observación |
|---|---|---|---|---|---|
| Tensión de operación | 2,3 | 5 | 5,5 | V | ≥ 5,0 V asegura la potencia de salida. |
| Nivel de comunicación | - | 3,3 | - | V | Con TTL de 5 V puede existir riesgo de daño. |
| Temperatura de operación | -40 | - | +85 | °C | Diseño industrial. |
| Frecuencia de operación | 862 | 868 | 931 | MHz | Soporta banda ISM. |
| Corriente de transmisión | - | 120 | - | mA | Consumo instantáneo de potencia. |
| Corriente de recepción | - | 16 | - | mA | - |
| Corriente en apagado | - | 4 | - | μA | Apagado por software. |
| Potencia máxima TX | - | 20 | - | dBm | - |
| Sensibilidad de recepción | - | -123 | - | dBm | Con velocidad aérea de 2,4 kbps. |

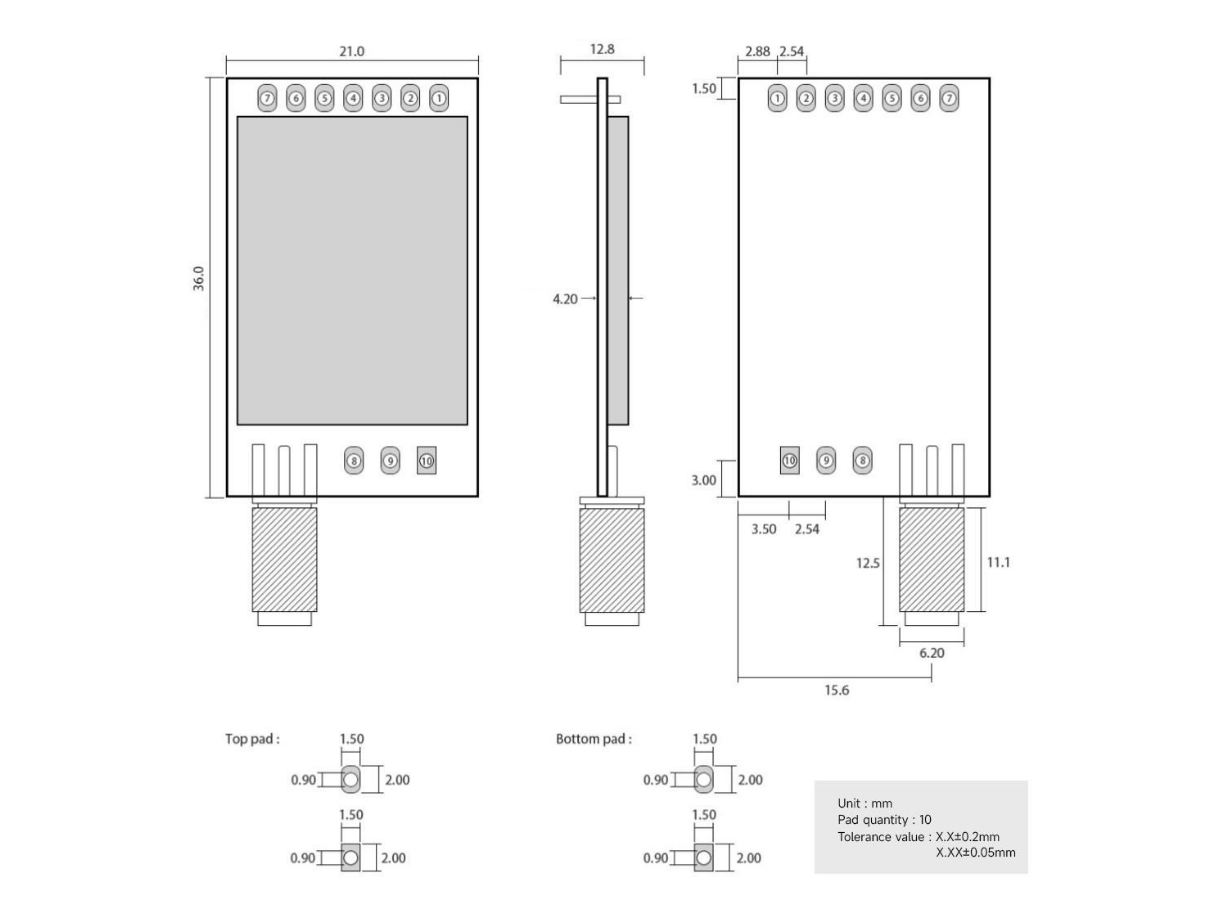

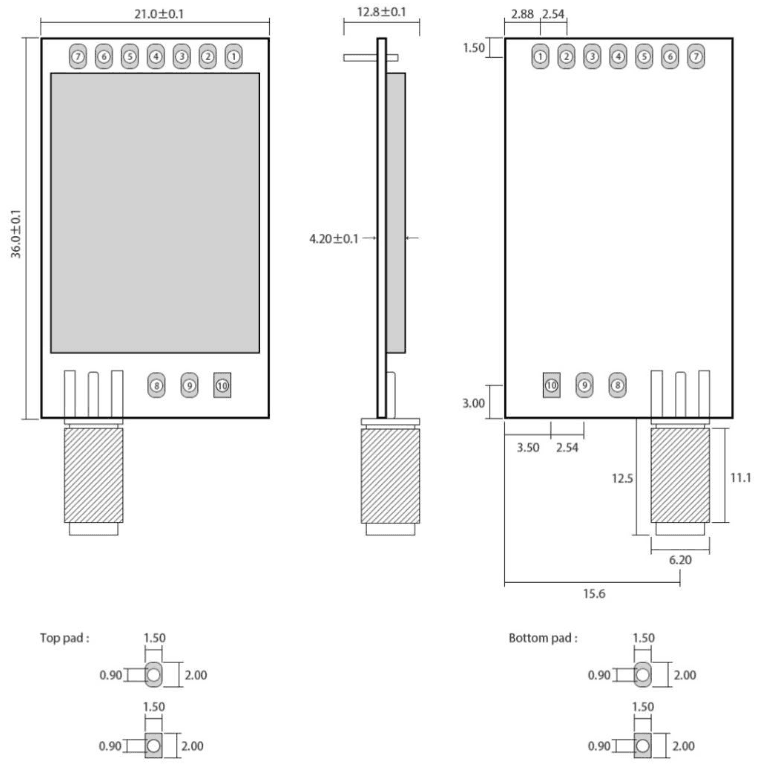

Dimensiones
| Número de pin | Nombre del pin | Dirección del pin | Función del pin |
|---|---|---|---|
| 1 | M0 | Entrada (pull-up muy débil) | Junto con M1, determina los cuatro modos de operación del módulo (no debe dejarse flotante). |
| 2 | M1 | Entrada (pull-up muy débil) | Junto con M0, determina los cuatro modos de operación del módulo (no debe dejarse flotante). |
| 3 | RXD | Entrada | Entrada serial TTL; se conecta al pin TXD de salida del dispositivo externo. |
| 4 | TXD | Salida | Salida serial TTL; se conecta al pin RXD de entrada del dispositivo externo. |
| 5 | AUX | Salida | 1. Indica el estado operativo del módulo (puede dejarse sin conectar). 2. Durante la operación normal, un nivel bajo en este pin indica estado ocupado, mientras que un nivel alto indica estado libre. 3. No se recomienda usar este pin para accionar dispositivos externos ni forzarlo a nivel bajo. De lo contrario, si el pin AUX permanece en nivel bajo por una fuente externa durante el encendido, el módulo puede entrar forzosamente en modo de actualización y no funcionar con normalidad. |
| 6 | VCC | Entrada | Alimentación del módulo (consultar la sección de parámetros eléctricos). |
| 7 | GND | Entrada | Tierra del módulo. |
| 8 | Orificio fijo | - | Orificio de fijación. |
| 9 | Orificio fijo | - | Orificio de fijación. |
| 10 | Orificio fijo | - | Orificio de fijación. |
