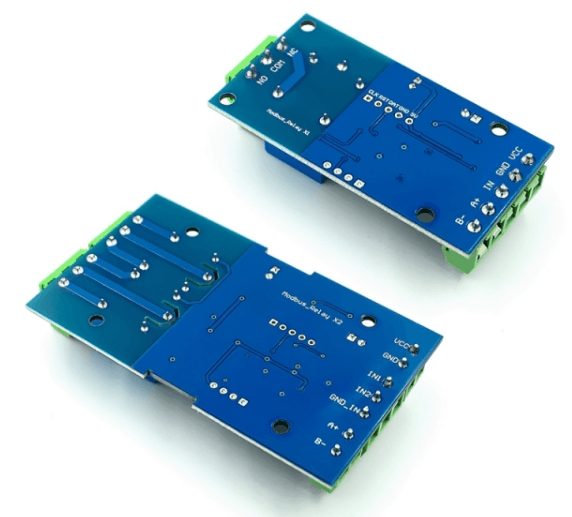

Modulo rele de 2 canales RS485/TTL de 7-24V
Modulo rele de 2 canales RS485/TTL de 7-24V
generico  ·  Modulos  ·  SKU M01814

Modulo rele de 2 canales RS485/TTL de 7-24V

$7.000
Neto $5.882IVA 19% $1.118
2 disponibles
Despacho
24–72 h
Garantía
12 meses
Envío
Todo Chile

Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.

← Volver al catálogo
DESCRIPCIÓN

Lo que importa.

2 entradas Opto-acopladas y 2 salidas de relé controladas por Modbus-RTU

Especificaciones:

Protocolo de comunicación: Estándar Modbus RTU

Interfaz de comunicación: RS485/TTL UART

Baudios: 4800 - 9600 - 19200, por defecto 9600bps

Opto acoplador rango de la señal: 3.3-30Vcc

Corriente máxima de conmutación: 5V, 10A/250V AC 10A/30V DC

Alimentación: 24Vcc

USO:

La dirección por defecto del dispositivo es 255.
Los comandos permitidos son los siguientes:

1. Encendido del relé N ° 1 (Modo manual)

Envío: FF 05 00 00 FF 00 99 E4

Retorno: FF 05 00 00 FF 00 99 E4

Observaciones: El primer Byte representa la dirección esclava del dispositivo

El segundo byte corresponde a la escritura en coil: (Function 05 (05hex) Write Single Coil)
El tercer y cuarto byte es la dirección del rele,0x00 0x00 (relé 1), 0x00 0x01 (relé 2)..... 0x00 0x07 (relé 8)
El quinto y sexto byte representa el estado del rele: 0xFF00 para ENCENDIDO y  0x0000 para APAGADO
El séptimo y octavo byte son  la comprobación de errores CRC16 en little-endian


Otros ejemplos

2. Apaga el relé n. ° 1 (modo manual).

Envío: FF 05 00 00 00 D8 14

Retorno: FF 05 00 00 00 D8 14


3. Enciende todos los relés

Envío: FF 0F 00 00 08 01 FF 30 1D

Retorno: FF 0F 00 00 08 41 D3


4. Apaga todos los relés

Envío: FF de 00 00 08 01 00 70 5D

Retorno: FF de 00 00 08 41 D3


5. Configurar la dirección del dispositivo en 1

Envío: 00 10 00 00 00 01 02 00 01 6A 00.

Vuelve como es: 00 10 00 00 00 01 02 01 6A 00.

Observaciones: el  byte 9 es 0x01


6. Configure la dirección del dispositivo en 255

Envío:     00 10 00 00 00 01 02 00 FF EB 80

Vuelve como es: 00 10 00 00 01 02 00 FF EB 80.

Observaciones: el  byte 9 es  0xFF


7. Lea la dirección del dispositivo

Envío: 00 00 00 03 01 85 DB

Retorno: 00 03 02 00 FF C5 C4

Observaciones: el 5 ° byte del marco de retorno, 0xFF, es la dirección del dispositivo de lectura


8. Lea el estado del relé

Envío: FF 01 00 00 08 28 12

Retorno: FF 01 01 A1 AO

Observaciones: Bit0 -- Bit7 del 4 ° byte del marco de retorno, 0x01, representa el Relé 1 -- relé 8, 0 significa 1 significa apagado y encendido.


9. leer estado de entrada del optoacoplador

Envío: FF 02 00 00 08 6C 12

Retorno: FF 02 01 01 51 AO

Observaciones: El IN1--IN8 del 4 ° byte del marco de retorno 0x01 representa la señal de entrada del optoacoplador 1 al optoacoplador 8, el 0 representa un nivel bajo y el 1 representa un nivel alto.


10. Ajuste la tasa de baudios al 4800

Envío: FF 10 03 E9 00 00 01 02 02 4A 0C

Retorno: FF 10 03 E9 00 01 C5 A7

Observaciones: El 9 byte del marco enviado es el valor de configuración de velocidad de baudios, 0x02, 0x03 y x04 representan 4800, 9600, 19200 respectivamente


11. Ajuste la tasa de baudios al 9600

Envío: FF 10 03 E9 00 00 01 02 03 8B CC.

Retorno: FF 10 03 E9 00 01 C5 A7


12. Establece la tasa de baudios en 19200

Envío: FF 10 03 E9 00 00 01 02 04 CA 0E

Retorno: FF 10 03 E9 00 01 C5 A7


13, lea la tasa de baudios

Envío: FF 03 03 E8 00 01 11 A4

Retorno: FF 03 02 04 00 90 53

Observaciones: el 5 ° byte del marco de retorno representa la velocidad de lectura en baudios, 0x02, 0x03 y x04 representan 4800, 9600, 19200 respectivamente


14. Enciende el relé N ° 1 (modo de cierre de flash 2S).

Envío: FF 10 00 00 03 02 04 04 00 00 14 C5 9F

Retorno: FF 10 00 00 03 02 A4 16

Observaciones: (1) Los 3-4 bytes del marco de envío representan la dirección del relé, las direcciones del relé 1-relé 8 son 0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021, 0x0026

(2) Los 0-11 bytes del marco enviado representan el valor de configuración de retardo, la base de retardo es de 0,1 S, así que el tiempo de retardo es 0x0014*0,1 = 20*0,1 S = 2S, y el relé se apagará automáticamente después de abrir 2S


15. Apaga el relé n. ° 1 (modo de flash 3S).

Envío: FF 10 00 00 03 02 02 04 00 00 1E A5 99

Retorno: FF 10 00 00 03 02 A4 16

Observaciones: (1) Los 3-4 bytes del marco de envío representan la dirección del relé. Las direcciones del relé 1-relay 8 son 0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021, 0x0026

(2) El byte 10th-11 del marco de envío representa el valor de configuración de retardo, la base de retardo es 0,1 S, por lo que el tiempo de retardo es 0x001E * 0,1 = 30*0,1 S = 3S, Y el relé se apaga automáticamente después de 3S.
