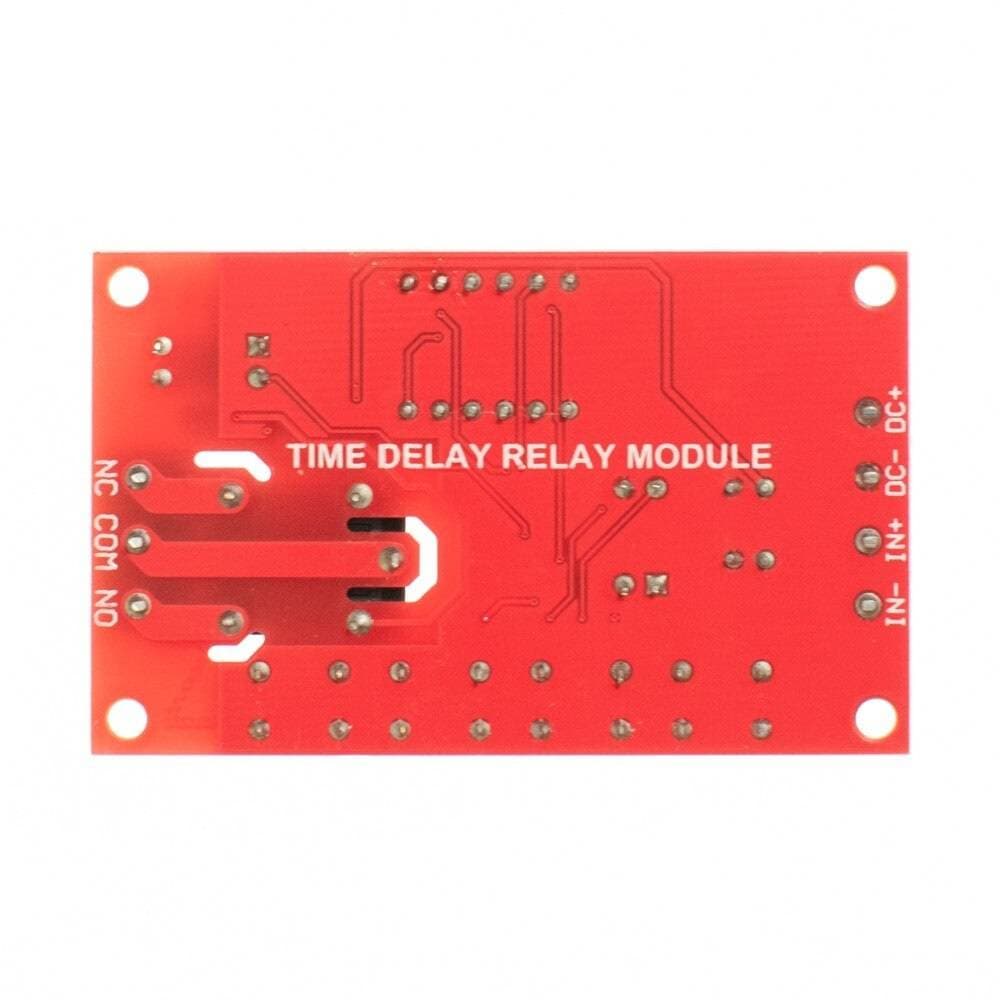

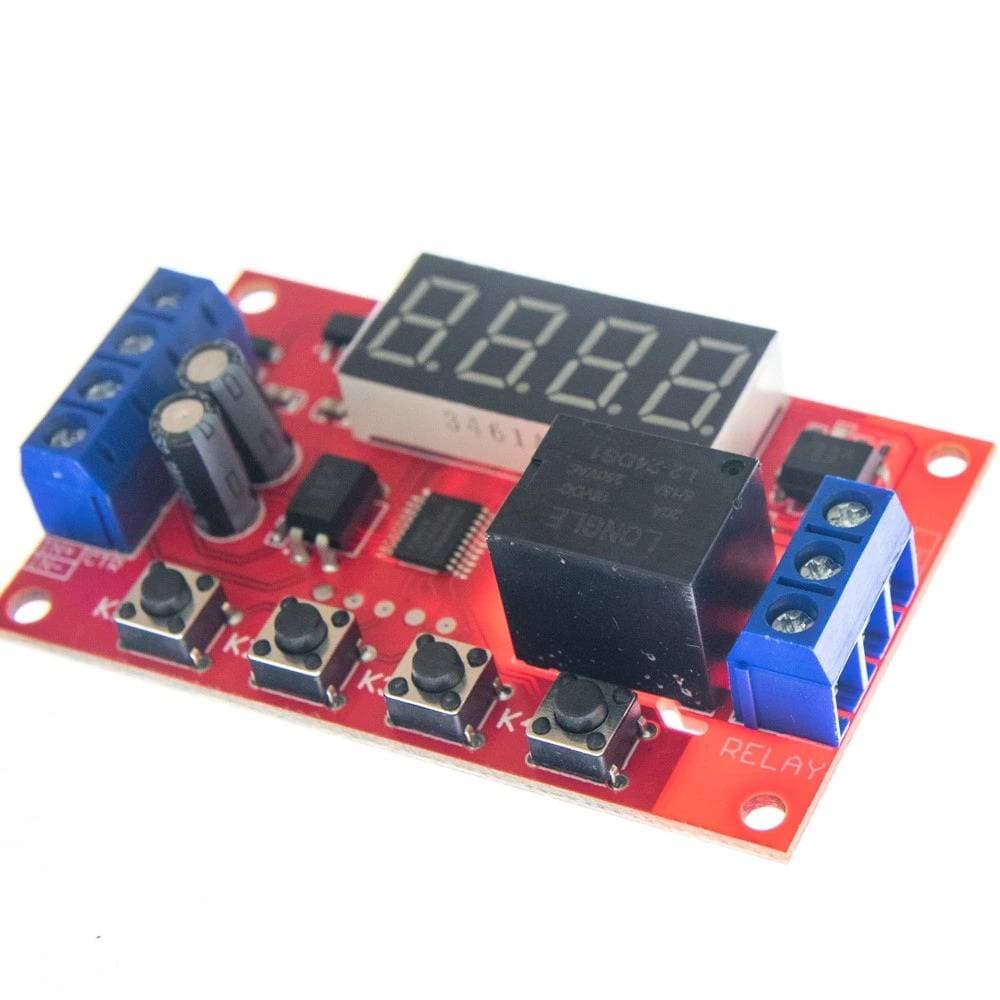

Módulo Rele Temporizador Programable 24V

Rele temporizador con 32 funciones

P-11: Función Rele comun y corriente, cuando en IN+ exista voltaje el rele sera encendido

P-12: Función activación de rele por pulso con enclavamiento: el relé sera encendido y apagado con cada pulso osea, solo cambiara su estado si llega un BAJO y luego un ALTO

P-13:Funcion Rele con tiempo de encendido: El rele se mantendra encendido por un tiempo configurable cada vez que llega un pulso, si llegan pulsos cuando esta activo estos son omitidos.

P-14: Funcion Rele con tiempo de encendido y resetable: funciona de forma similiar al P-13, pero se resetea el temporizador(volviendo al tiempo configurado) cuando llega un pulso.

P-15: El relé se mantendrá encendido el tiempo configurado y cada vez que llegue un pulso se sumara el tiempo configurado.

P-16: El relé se mantendra encendido el tiempo configurado pero si llega un pulso este se apaga inmediatamente.

P-17: El relé se activara cuando llegue un pulso pero el contador solo comenzara a correr cuando el pulso se BAJO nuevamente

P-18: El relé sera activado por el tiempo configurado apenas el modulo sea energizado, pasado el tiempo se mantendrá el rele apagado de forma indefinida (no toma en cuenta ningún pulso)

P-21:

P-22:

P-23:

P-24:

P-25:

P-26:

P-27:

P-28:

P-31:

P-32:

P-33:

P-34:

P-36:
