Pantalla Táctil HMI LoRaWAN - Dragino LTS5
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.
El Dragino LTS5 es una pantalla táctil HMI LoRa / LoRaWAN diseñada para mostrar y controlar información de proyectos IoT. Dispone de una pantalla IPS capacitiva de 5 pulgadas (800 × 480) con color RGB y área útil de 120,7 × 75,8 mm, adecuada para paneles de supervisión, dashboards y controles locales en edificios, fábricas y otros entornos inteligentes.
En su interior incorpora un MCU ESP32-WROOM (8 MB RAM, 16 MB ROM) y el módulo LoRa LA66, lo que le permite combinar LoRa/LoRaWAN, WiFi y Bluetooth en un solo equipo. El módulo LoRa trabaja en el rango de 870 ~ 960 MHz con potencia hasta +22 dBm y sensibilidad de hasta −148 dBm, lo que proporciona un enlace de largo alcance y alta robustez RF.
- Pantalla: IPS táctil capacitiva, 5.0", 800 × 480, color RGB
- MCU: ESP32-WROOM, 8 MB RAM, 16 MB ROM
- LoRa: módulo LA66, −148 dBm de sensibilidad, hasta +22 dBm de potencia
- Conectividad: LoRa / LoRaWAN, WiFi 802.11 b/g/n, Bluetooth 4.2 (BLE/BR/EDR)
- Interfaces: RS485 para integración industrial
- Alimentación: 5 V DC
- Grado de protección: IP52, montaje en muro
- Rango de temperatura de operación: −20 ~ 70 °C (sin condensación)
El LTS5 es un proyecto de software abierto. La interfaz HMI se diseña con SquareLine Studio y la librería LVGL, permitiendo crear pantallas a través de diseño drag & drop sin necesidad de partir desde cero. Esto reduce significativamente el tiempo de desarrollo y facilita la personalización del panel para distintos proyectos (o dashboards diferentes para cada cliente).
El equipo puede operar en distintos modos, según la aplicación:

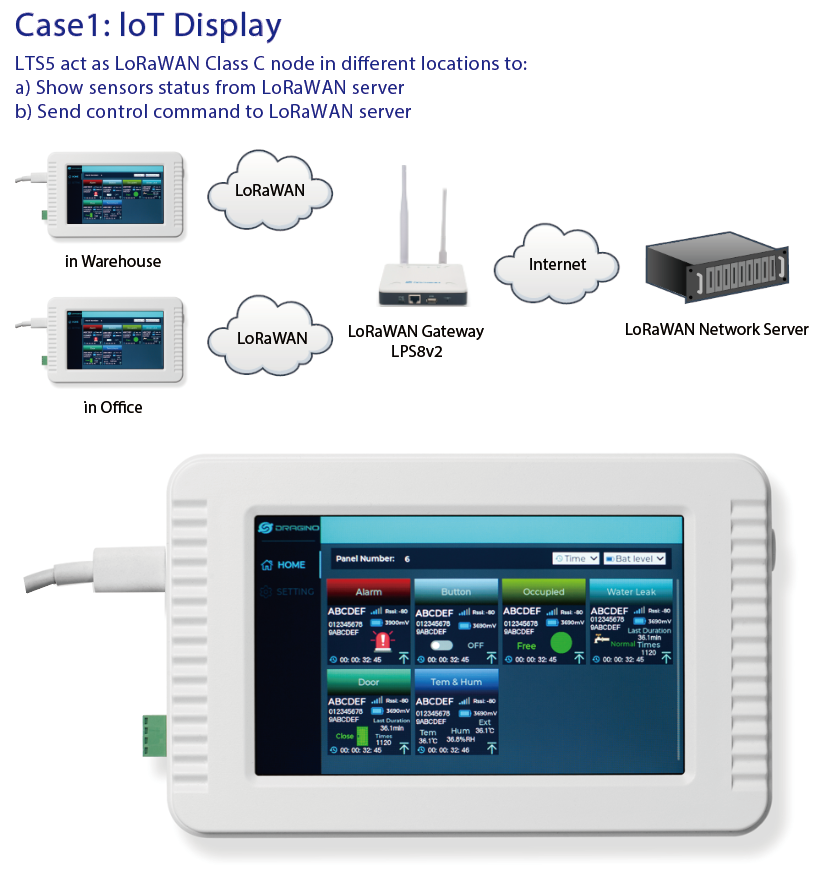

- Panel IoT LoRaWAN: actúa como nodo LoRaWAN Clase C mostrando estado de sensores y enviando comandos de control a través del servidor LoRaWAN.
- Hub LoRaWAN de un canal: funciona como concentrador de un solo canal, mostrando tráfico de red, estado de sensores y permitiendo enviar comandos.
- Score panel / botonera LoRaWAN: puede trabajar como dispositivo Clase A para enviar pulsos o eventos (botones, contadores, marcadores, etc.).
- Gateway LoRa privado: en modo LoRa propietario, puede actuar como gateway directo hacia un servidor IoT por Internet.
Gracias a esta flexibilidad, el LTS5 es ideal para: edificios inteligentes, automatización del hogar, smart metering, logística, agricultura inteligente, smart cities y fábricas inteligentes, donde se requiera un panel táctil local que además se comunique por LoRa/LoRaWAN y redes IP.
Impulsa tu innovación con LTS5: la solución inteligente para la visualización y control en proyectos IoT de próxima generación.

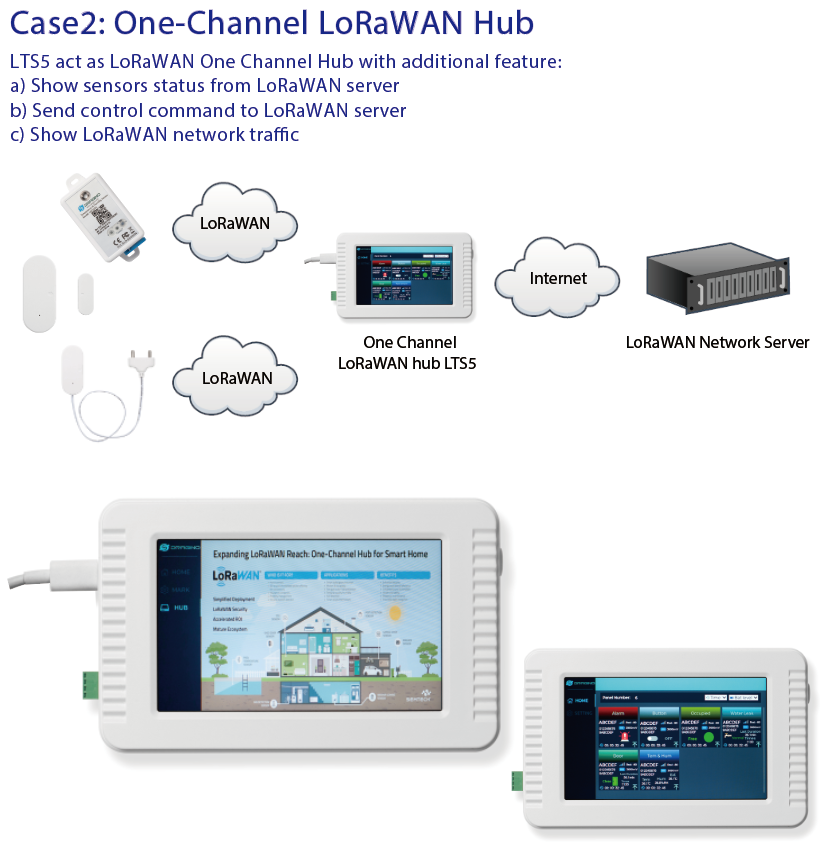

Caso2

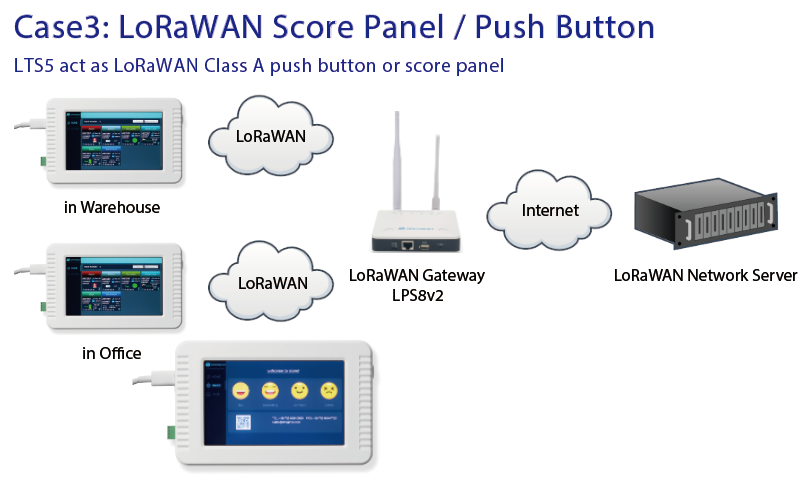

Caso3

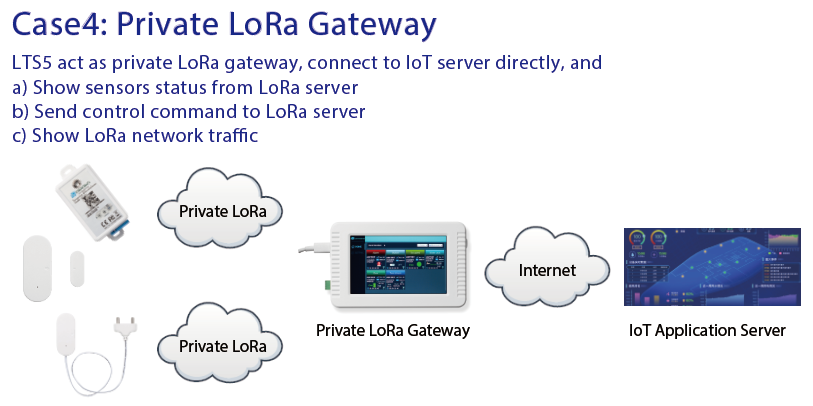

Caso4
Características:
- MCU ESP32-WROOM: 8 MB de RAM y 16 MB de ROM
- Módulo LoRa Dragino LA66 integrado
- Soporta protocolo LoRa privado o protocolo LoRaWAN
- Soporta protocolos inalámbricos WiFi y BLE
- Pantalla HMI táctil de 5,0"
- Compatible con LVGL y diseño de interfaces en SquareLine
- Interfaz RS485 para integración industrial
- Proyecto de código abierto
- Montaje en muro (wall attachable)
- Alimentación: 5 V DC
- Grado de protección: IP52
- Temperatura de operación: -20 ~ 70 °C (sin condensación)
- Temperatura de almacenamiento: -30 ~ 70 °C (sin condensación)
Aplicaciones:
- Edificios inteligentes y automatización del hogar
- Logística y gestión de cadena de suministro
- Medición inteligente (smart metering)
- Agricultura inteligente
- Ciudades inteligentes
- Fábricas inteligentes (industria 4.0)
Especificaciones
| Categoría | Especificación | Detalle |
|---|---|---|
| LoRa | Rango de frecuencia | 870 MHz ~ 960 MHz |
| Cristal | TCXO para buen rendimiento a bajas temperaturas | |
| Potencia máxima | +22 dBm salida constante | |
| Sensibilidad | -148 dBm | |
| Corriente Tx LoRa | <90 mA a +17 dBm, 108 mA a +22 dBm | |
| Corriente Rx LoRa | <9 mA | |
| Wi-Fi | Protocolos | 802.11b/g/n |
| Velocidad máxima | Hasta 150 Mbps (modo 802.11n) | |
| Agregación | Soporta A-MPDU y A-MSDU | |
| Intervalo de protección | 0.4 μs | |
| Rango frecuencia canal | 2412 ~ 2484 MHz | |
| Bluetooth | Versión | V4.2 BR/EDR y Bluetooth LE |
| Clases transmisor | Clase 1, 2 y 3 | |
| Funciones | AFH (salto adaptativo de frecuencia) | |
| Códecs | CVSD y SBC | |
| Pantalla | Tamaño | 5.0 pulgadas |
| Resolución | 800 x 480 píxeles | |
| Tipo | Pantalla táctil capacitiva IPS | |
| Color | RGB | |
| Área visible | 120.7 x 75.8 mm |
