Puente RS485/Modbus a LoRaWAN RAK7431 WisNode
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.
El RAK7431 WisNode Bridge Serial es un puente RS485/Modbus a LoRaWAN® diseñado para aplicaciones industriales. Su función principal es tomar los datos de equipos con interfaz Modbus RS485 (sensores, variadores, PLC esclavos, medidores, etc.) y transmitirlos de forma inalámbrica a través de una red LoRaWAN, permitiendo comunicación bidireccional entre el campo y la nube o un servidor local.
El dispositivo puede operar en todas las bandas LoRaWAN estándar definidas por la LoRa Alliance y ofrece un alcance típico de más de 15 km en campo abierto, con un desempeño muy superior a tecnologías inalámbricas convencionales en entornos industriales con obstáculos, gracias a la modulación LoRa.

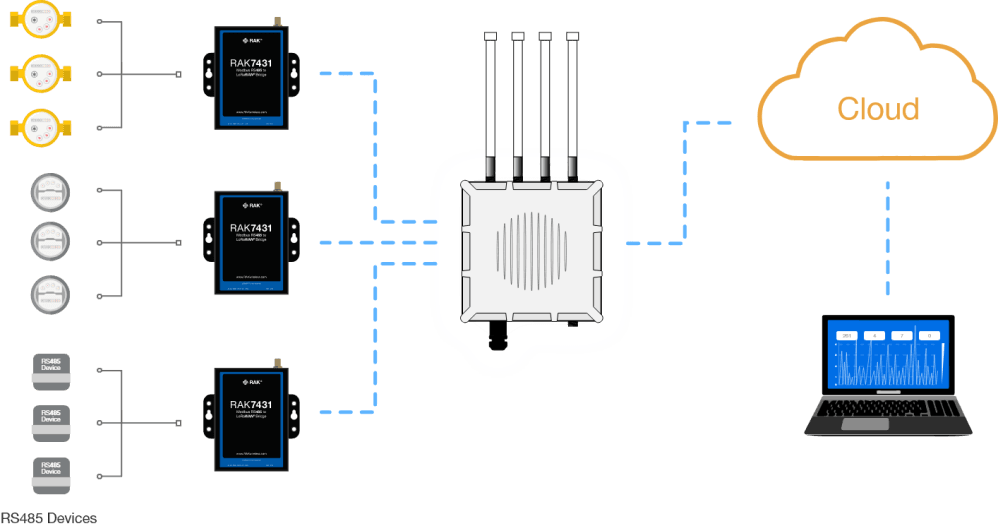

Como nodo final LoRaWAN, el RAK7431 se conecta a cualquier gateway LoRaWAN compatible y soporta diferentes modos de trabajo, incluyendo:
- Modo transparente: encapsula el tráfico RS485 directamente en tramas LoRaWAN.
- Modo paquete: añade cabeceras y verificación para estructurar los datos Modbus.
- Modo polling: el propio RAK7431 genera consultas periódicas a los dispositivos RS485 y envía las respuestas vía LoRaWAN.
El equipo admite la conexión de hasta 16 dispositivos RS485 en el mismo bus y está pensado para uso continuo en entornos exigentes: cuenta con alimentación de amplio rango 8–48 V DC, carcasa de grado industrial IP31 y opciones de montaje en pared o riel DIN, facilitando su instalación en tableros eléctricos y gabinetes de control.
La configuración se realiza mediante puerto Micro-USB y comandos AT o software de configuración de RAK, permitiendo definir parámetros LoRaWAN (frecuencia, OTAA/ABP, data rate, etc.), así como los ajustes Modbus (direcciones de esclavos, registros a leer, intervalos de sondeo, formatos de trama). De esta forma, el RAK7431 se convierte en una solución rápida para migrar redes Modbus cableadas a IoT sin reemplazar los equipos ya instalados.
En conjunto con los gateways LPWAN y servidores LoRa de RAK, el WisNode Bridge Serial RAK7431 permite construir fácilmente sistemas de automatización industrial inalámbrica para: monitorización de procesos, telemetría de energía, agua o gas, control de climatización, gestión de bombas y motores, y muchas otras aplicaciones donde se quiera reducir cableado y ampliar la cobertura de la red de control.

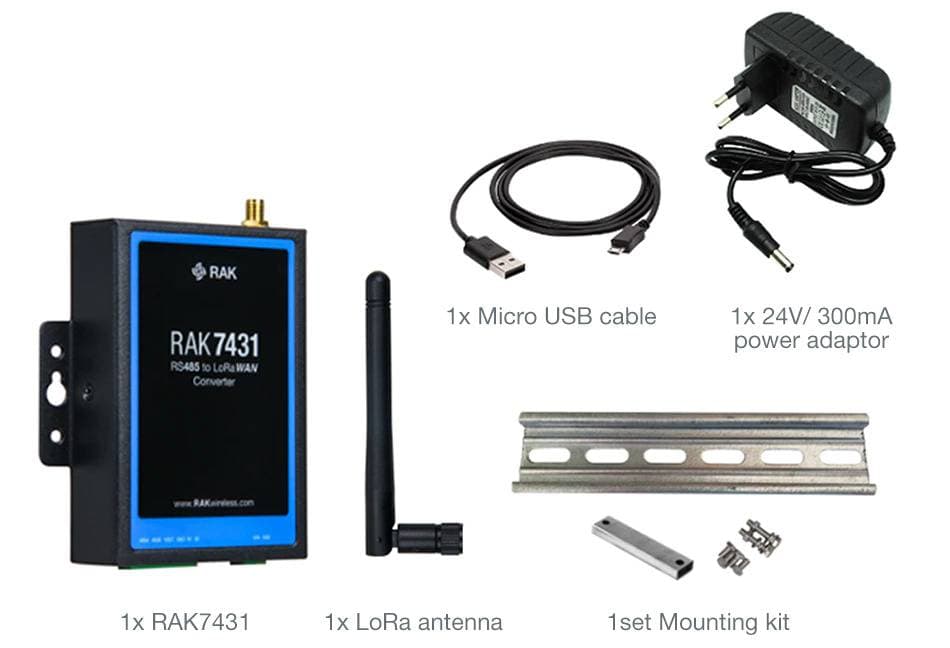

Incluye:
1 x RAK7431
1 x Adaptador de corriente 220 a 24V
1 x antena LoRa
1 x Cable Micro USB
1 x Kit de montaje
Especificaciones:
| Parámetro | Valor | Comentarios |
|---|---|---|
| Protocolo LoRaWAN | LoRaWAN 1.0.3 | |
| Frecuencia LoRa | RU864, IN865, EU868, US915, AU915, KR920, KR923 | Distintos modelos soportan diferentes bandas de frecuencia |
| Modo LoRaWAN | Clase A / Clase B / Clase C | |
| Potencia de transmisión LoRa | 20 dBm | |
| Interfaz de antena LoRa | SMA macho, antena omnidireccional externa | |
| Velocidad de datos RS485 | Configurable de 9600 a 115200 bps | |
| Capacidad de carga RS485 | 16 nodos | Máximo de dispositivos RS485 en el mismo bus |
| Protección RS485 | 18 kV protección HBM; 13 kV descarga por contacto IEC61000-4-2; 4 kV ráfaga de transitorio rápido IEC61000-4-4 | Protección ESD y contra transitorios |
| Tensión de entrada | 8 V – 48 V | 5 V a través de Micro USB |
| Potencia nominal | Máximo 1 W | |
| Tensión de salida | 8 V – 48 V | |

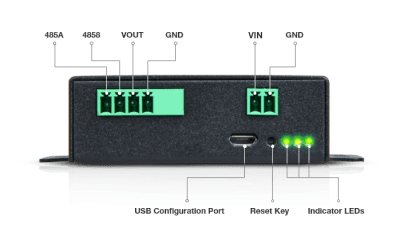

| Interfaz de configuración | Micro USB | |
| LEDs indicadores | LED de alimentación, LED de datos | |
| Material de la carcasa | Metal | |
| Dimensiones | 93,6 × 100,3 × 24 mm | |
| Grado de protección | IP31 | Protección frente a polvo grueso y goteo vertical |

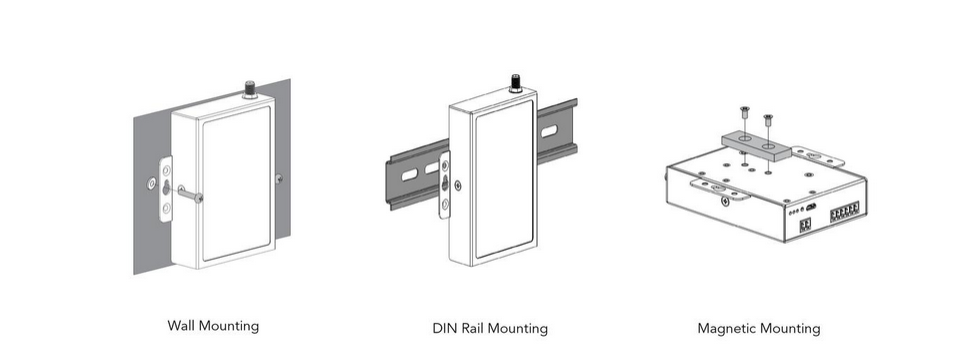

| Tipo de instalación | Montaje en pared, montaje en riel DIN, montaje magnético | El montaje magnético requiere accesorios opcionales |
| Temperatura de trabajo | -30 °C ~ 65 °C | |
| Temperatura de almacenamiento | -40 °C ~ 85 °C |
Instalación
