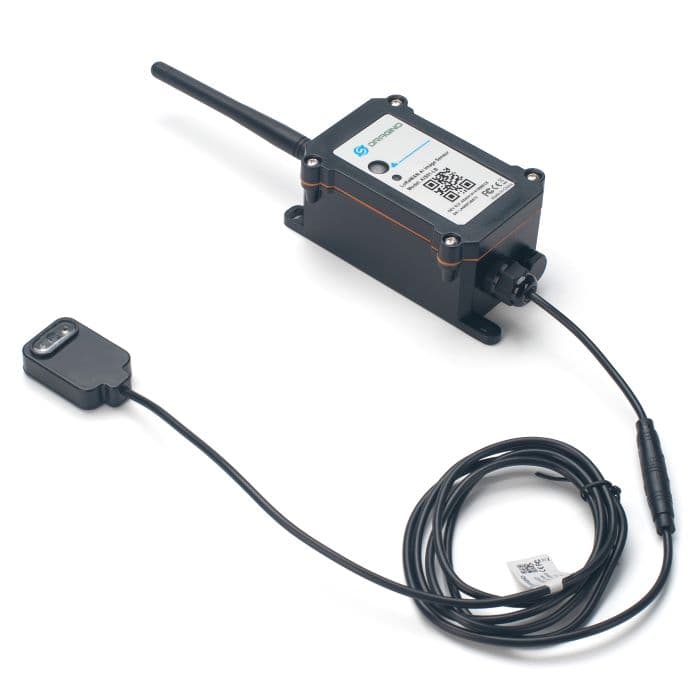

Sensor de imagen de IA LoRaWAN AIS01-LB

Sensor de Imagen con IA para Remarcadores Análogos

El Dragino AIS01-LB es un nodo final de imagen con IA diseñado para leer automáticamente medidores analógicos de agua, gas y electricidad. Incorpora una cámara y un procesador de inteligencia artificial en la sonda, capaces de tomar una fotografía del medidor, reconocer el dígito mostrado y enviar el valor numérico –y opcionalmente la imagen original– a una plataforma IoT a través de una red LoRaWAN 1.0.3 Class A. Está pensado para instalaciones de largo plazo en terreno, utilizando una batería Li-SOCl₂ de 8500 mAh que permite varios años de operación sin mantenimiento.

• Compatible con banda LoRaWAN: AU915
• Reconocimiento de imagen pre-entrenado para medidores de agua, gas y energía, con posibilidad de entrenar otros tipos de indicadores.
• Envío tanto del dato digital como de la fotografía del medidor, según se requiera en la aplicación.
• Configuración sencilla mediante Bluetooth v5.1 y soporte de actualización de firmware OTA inalámbrica.
• Diseñado para funcionamiento de muy bajo consumo, optimizado para lecturas periódicas en campo.

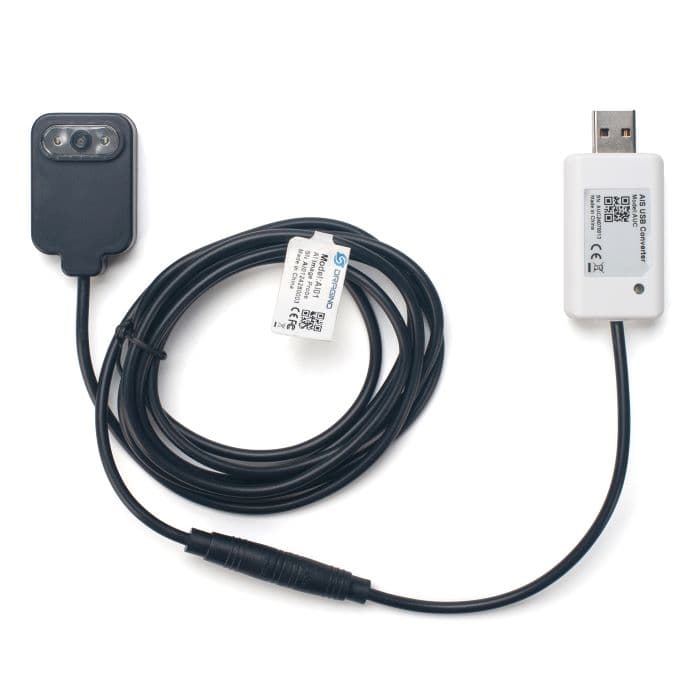

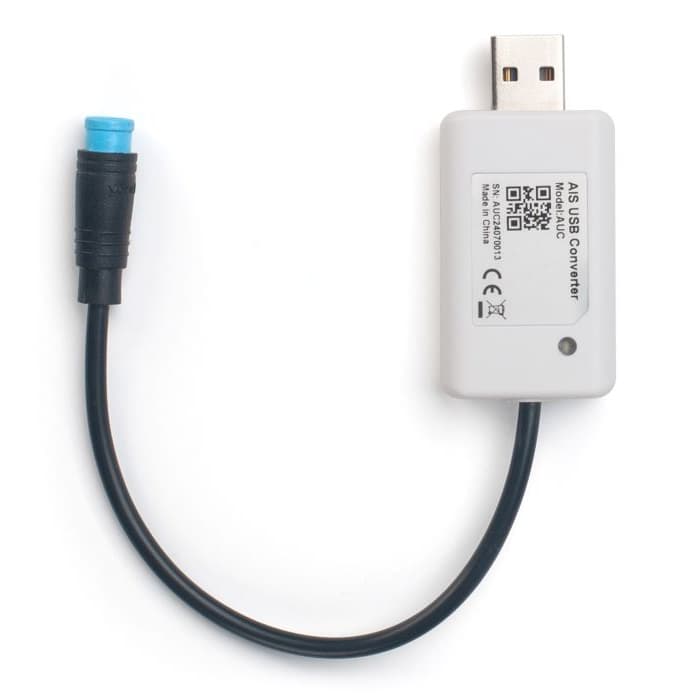

Conversor AUC AIS a USB

Aplicaciones típicas

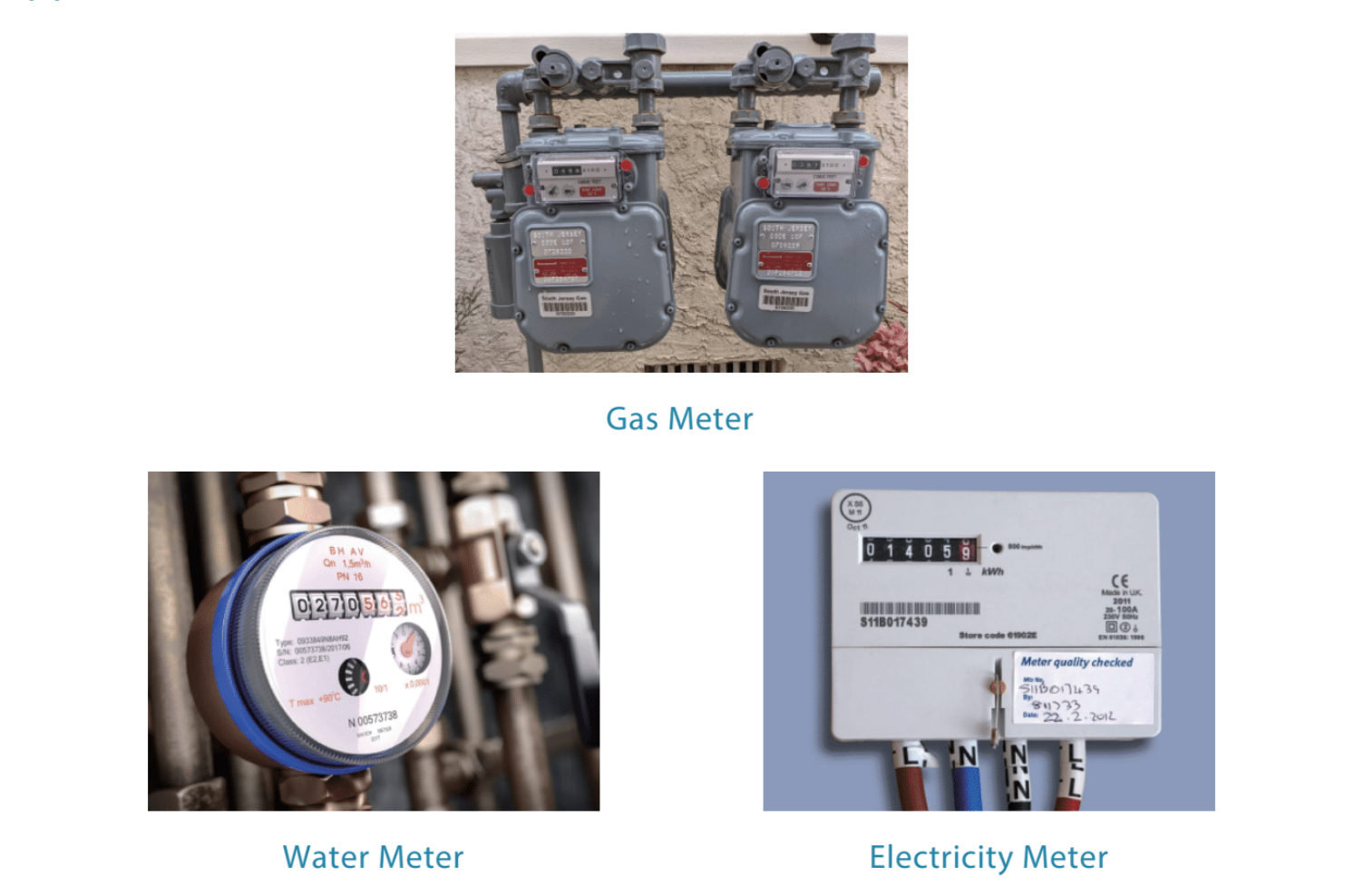

• Telemetría de medidores de agua, gas y electricidad sin reemplazar el medidor existente.
• Lectura remota de consumos en condominios, edificios, industrias y utilities.
• Proyectos de ciudades inteligentes, monitoreo de recursos y facturación automatizada.
• Sistemas IoT donde se requiera captura de imagen más interpretación automática del valor medido.

Funciones y características:

• Protocolo LoRaWAN v1.0.3 Clase A
• Bajo consumo de energía para operaciones de larga duración con batería
• Sensor de imagen con Inteligencia Artificial integrada
• Capacidad de enviar imágenes al servidor IoT
• Reconocimiento de dígitos en la imagen y envío de los datos numéricos al servidor IoT
• Modelo entrenado para la lectura de medidores de agua, gas y electricidad
• Bandas de frecuencia compatibles: CN470 / EU433 / KR920 / US915 / EU868 / AS923 / AU915
• Soporta uplink por interrupción (envío inmediato ante eventos)
• Soporta Bluetooth v4.0 y v5.1 para configuración local
• Permite configuración remota mediante LoRaWAN
• Soporta actualizaciones de firmware OTA (inalámbricas)
• Comandos AT para cambiar parámetros avanzados
• Uplink periódico configurable por intervalo de tiempo
• Downlink para modificar la configuración del dispositivo
• Batería Li/SOCl2 de 8500 mAh de larga duración

Especificaciones

Categoría	Parámetro	Especificación
Características DC comunes	Tensión de alimentación	Batería integrada, 2,5 ~ 3,6 V
	Temperatura de operación	-40 ~ 85 °C
Cámara	Tipo	Monocromática, blanco y negro
	Ángulo de visión	110°
	Tamaño de imagen	64 kB
	Resolución de imagen	640 × 480 píxeles
	Consumo de potencia	206,1 mW
	Tensión de alimentación	DC 5 V
	Modo inactivo (Idle)	6 µA
	Consumo al tomar foto	41,22 mA durante 3171 ms
	Longitud del cable	150 cm
	Dimensiones	46,2 × 29 × 13,8 mm
	Grado de protección	IP67
Interfaz de E/S	Salida de batería	2,6 ~ 3,6 V (según estado de batería)
	Salida +5 V controlable	Disponible
	Pines de interrupción / E/S digital	3 × pines configurables
	Interfaz one-wire	3 × interfaces one-wire
	Interfaz UART	1 × UART
	Interfaz I²C	1 × I²C
LoRa	Rango de frecuencia (Banda 1, HF)	862 ~ 1020 MHz
	Potencia de salida	Máx. +22 dBm de salida RF constante
	Sensibilidad RX	Hasta -139 dBm
	Inmunidad al bloqueo	Excelente
Batería	Tipo	Batería Li/SOCl₂ no recargable
	Capacidad	8500 mAh
	Auto-descarga	< 1 % por año @ 25 °C
	Corriente continua máxima	130 mA
	Corriente de pico máxima	2 A (1 segundo)
Consumo de energía	Modo reposo	5 µA @ 3,3 V
	Modo transmisión LoRa	125 mA @ 20 dBm, 82 mA @ 14 dBm

"""No viene con el Conversor AUC AIS a USB"""
