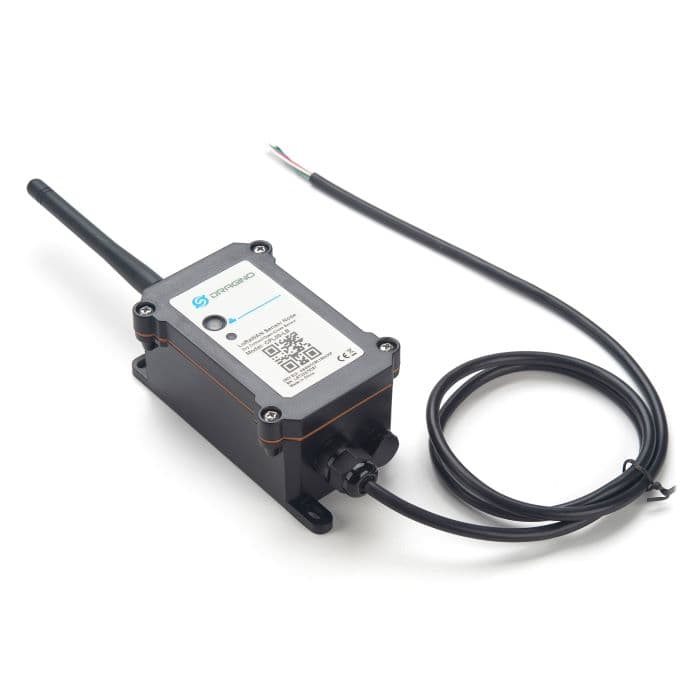

Sensor para contacto seco y pulsos LoRaWAN CPL03-LB - Dragino
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.
El Dragino CPL03-LB es un sensor de contacto y pulsos LoRaWAN para exterior, diseñado para detectar el estado de un contacto seco (abierto/cerrado), contar aperturas y medir el tiempo que el contacto permanece abierto. Envía estos datos a un servidor IoT mediante LoRaWAN 1.0.3 Clase A y está pensado para funcionar varios años gracias a su batería Li-SOCl₂ de 8500 mAh y carcasa resistente a la intemperie.
Su función principal es monitorear un contacto seco (reed, micro-switch, salida de medidor, etc.) y reportar:
• Estado del contacto (abierto/cerrado).
• Número de aperturas o pulsos acumulados.
• Tiempo de la última apertura (open time).
El dispositivo puede enviar datos de forma periódica (por ejemplo una vez al día) y/u por evento cada vez que se produce un cambio de estado. También es posible desactivar el uplink por evento y dejar que solo acumule conteos para enviarlos en reportes periódicos, optimizando así el consumo de batería.
El CPL03-LB incorpora una función de alarma de apertura, que permite generar notificaciones cuando el contacto se abre o permanece abierto más tiempo del permitido. Además, dispone de función de datalogger: puede almacenar los datos localmente cuando no hay red y transmitirlos después cuando se restablece la conectividad, evitando la pérdida de información.
En cuanto a comunicaciones, el CPL03-LB opera como nodo LoRaWAN 1.0.3 Clase A, bandas de frecuencia AU915. Ofrece alta sensibilidad de recepción y potencia de salida de hasta +22 dBm, lo que permite enlaces de largo alcance con gateways LoRaWAN en campo. Para facilitar despliegues y mantenimiento, soporta configuración por Bluetooth (BLE) y actualización de firmware OTA, de modo que los parámetros se pueden ajustar desde una app sin abrir la carcasa.
El diseño mecánico está preparado para uso en exterior, con una carcasa de alto grado de protección (tipo IP67) y una batería industrial Li-SOCl₂ de 8500 mAh con muy baja autodescarga, lo que proporciona varios años de autonomía en aplicaciones típicas de medición de pulsos y contactos. Es ideal para instalar en postes, cajas de medidores, cámaras de válvulas o gabinetes expuestos a lluvia y polvo.
En la práctica, el Dragino CPL03-LB se utiliza como sensor de pulsos/contacto LoRaWAN en aplicaciones como:
• Medidores de gas y agua con salida reed o contacto seco.
• Monitoreo de puertas, portones, compuertas y tapas de cámaras.
• Conteo de maniobras en válvulas y equipos con contactos auxiliares.
• Cualquier aplicación donde se requiera contar pulsos o detectar aperturas a distancia, con largo alcance y bajo consumo de energía.
Características:
- LoRaWAN 1.0.3 Clase A
- Bandas: AU915
- Ultra bajo consumo de energía
- Detección de apertura/cierre
- Estadísticas de apertura/cierre
- Soporta función de alarma por apertura
- Soporta función de Datalog
- Grado de protección IP: IP67
- Soporta configuración remota por Bluetooth v5.1 y LoRaWAN
- Soporta actualización de firmware OTA inalámbrica
- Uplink periódico y por evento de apertura/cierre
- Downlink para cambio de configuración
- Batería Li/SOCl₂ de 8500 mAh (CPL03-LB)
Aplicaciones:
- Sistemas inalámbricos de alarma y seguridad
- Automatización de hogares y edificios
- Monitoreo y control industrial
Especificaciones
| Categoría | Nombre | Parámetro |
|---|---|---|
| Características DC comunes | Voltaje de alimentación | Batería interna, 2.5 V ~ 3.6 V |
| Temperatura de operación | -40 ~ 85 °C | |
| Especificaciones LoRa | Rango de frecuencia (Banda 1, HF) | 862 ~ 1020 MHz |
| Potencia RF máxima | +22 dBm de salida RF constante | |
| Sensibilidad de recepción | Hasta -139 dBm | |
| Inmunidad al bloqueo | Excelente | |
| Batería | Tipo | Batería Li/SOCl₂ no recargable |
| Capacidad | 8500 mAh | |
| Autodescarga | < 1 % / año @ 25 °C | |
| Corriente máxima continua | 130 mA | |
| Corriente máxima de pico | 2 A (1 segundo) | |
| Consumo de energía | Modo sueño | 5 µA @ 3.3 V |
| Modo transmisión LoRa | 125 mA @ 20 dBm, 82 mA @ 14 dBm |

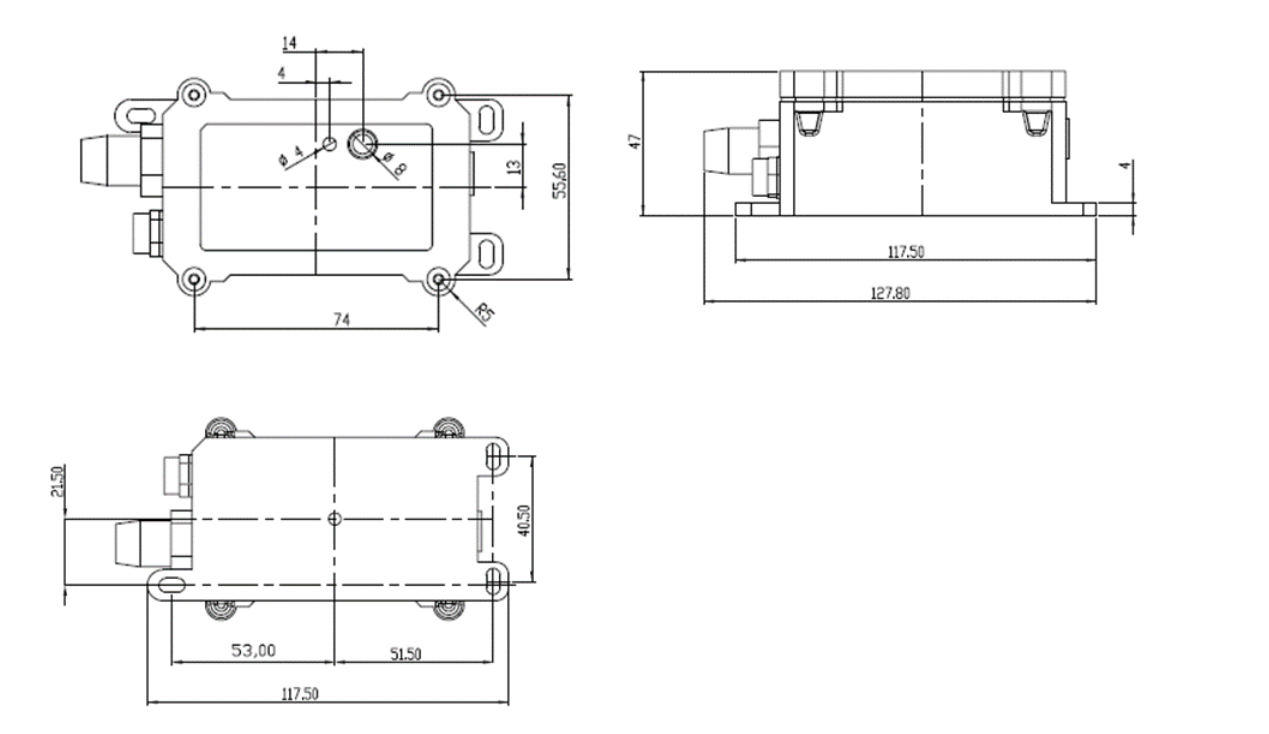

Dimensiones (mm)
