Servidor Serial RS485 a Ethernet NE2-D11P – Ebyte
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.
El NE2-D11P es un servidor serial industrial RS485 a Ethernet diseñado para realizar transmisión transparente bidireccional entre dispositivos serie y redes TCP/IP. Su función principal es tomar los datos de un equipo con interfaz RS485 y convertirlos en paquetes de red, permitiendo integrar fácilmente equipos industriales a una red LAN, SCADA o plataforma IoT sin modificar la arquitectura original.
Dentro de la serie NE2, el modelo NE2-D11P corresponde a la versión con 1 puerto Ethernet, interfaz serial RS485, alimentación DC 8–28 V y soporte de recepción PoE, lo que facilita la instalación mediante un solo cable de red cuando la infraestructura lo permite. Su formato compacto lo hace ideal para tableros, gabinetes y proyectos donde el espacio es limitado.
El equipo soporta múltiples modos de red, incluyendo TCP Server, TCP Client, UDP Server, UDP Client, HTTP Client y MQTT Client, permitiendo integrarlo tanto en entornos industriales tradicionales como en aplicaciones IoT en la nube. Además, incorpora funciones como DHCP, DNS, heartbeat, paquetes de registro, reconexión automática, restauración de fábrica y actualización remota.
Una de sus principales ventajas es el soporte de Modbus gateway en varios modos, lo que permite convertir y transportar comunicaciones Modbus RTU sobre RS485 hacia redes Ethernet o plataformas superiores. Esto lo hace especialmente útil para conectar PLC, medidores, variadores, RTU y otros equipos Modbus a sistemas SCADA, servidores Modbus TCP o aplicaciones IoT basadas en MQTT o HTTP.
La configuración del equipo puede realizarse mediante herramienta de configuración, interfaz web o comandos AT, ofreciendo flexibilidad para instalación y mantenimiento. En el lado serie, admite velocidades desde 600 hasta 460800 bps, con configuración de bits de datos, paridad y bit de parada, adaptándose a una amplia variedad de dispositivos.
A nivel físico, el NE2-D11P está preparado para ambientes industriales, con rango de operación de -40 °C a +85 °C y humedad de 5 % a 95 % sin condensación. Además, incorpora protección EMC y ESD para mejorar la confiabilidad en instalaciones eléctricamente exigentes.
Especificaciones
| Parámetro | Descripción |
|---|---|
| Modo de trabajo | TCP Server (por defecto), TCP Client, UDP Server, UDP Client, HTTP Client, MQTT Client |
| Conexión de socket | El modo TCP Server soporta hasta 5 conexiones de cliente |
| Protocolos de red | TCP/UDP, MQTT, HTTP, IPv4, DHCP, DNS |
| Obtención de IP | IP estática (por defecto), DHCP |
| Resolución de nombres de dominio | Soportada |
| Servidor de resolución DNS | 114.114.114.114 (personalizable) |
| Método de configuración | Página web, herramienta de configuración de parámetros, comando AT |
| Dirección IP | 192.168.3.7 (personalizable) |
| Nombre de usuario | admin (personalizable) |
| Contraseña | admin (personalizable) |
| Puerto local | 8886 (personalizable) |
| Máscara de subred | 255.255.255.0 (personalizable) |
| Gateway | 192.168.3.1 (personalizable) |
| Buffer serial | 10 kByte o 1024 paquetes |
| Mecanismo de empaquetado | Máximo 1024 bytes, tiempo inactivo de 1 a 80 bytes |
| Baud rate del puerto serie | 600 ~ 460800 bps (por defecto 115200) |
| Bits de datos | 5, 6, 7, 8 (por defecto) |
| Bit de parada | 1 (por defecto), 1,5, 2 |
| Paridad | Ninguna (por defecto), impar, par |
| Temperatura y humedad de trabajo | -40 ~ +85 °C, 5 % ~ 95 % RH (sin condensación) |
| Temperatura y humedad de almacenamiento | -40 ~ +105 °C, 5 % ~ 95 % RH (sin condensación) |
| Nivel de protección | Nivel EMC industrial 3 |
| Tensión de aislamiento | 1,5 kV (solo soportado en la versión aislada) |
| Protección electrostática | Contacto 4 kV, aire 8 kV |
| Ráfaga (burst) | Modo diferencial 1 kV, modo común 2 kV |

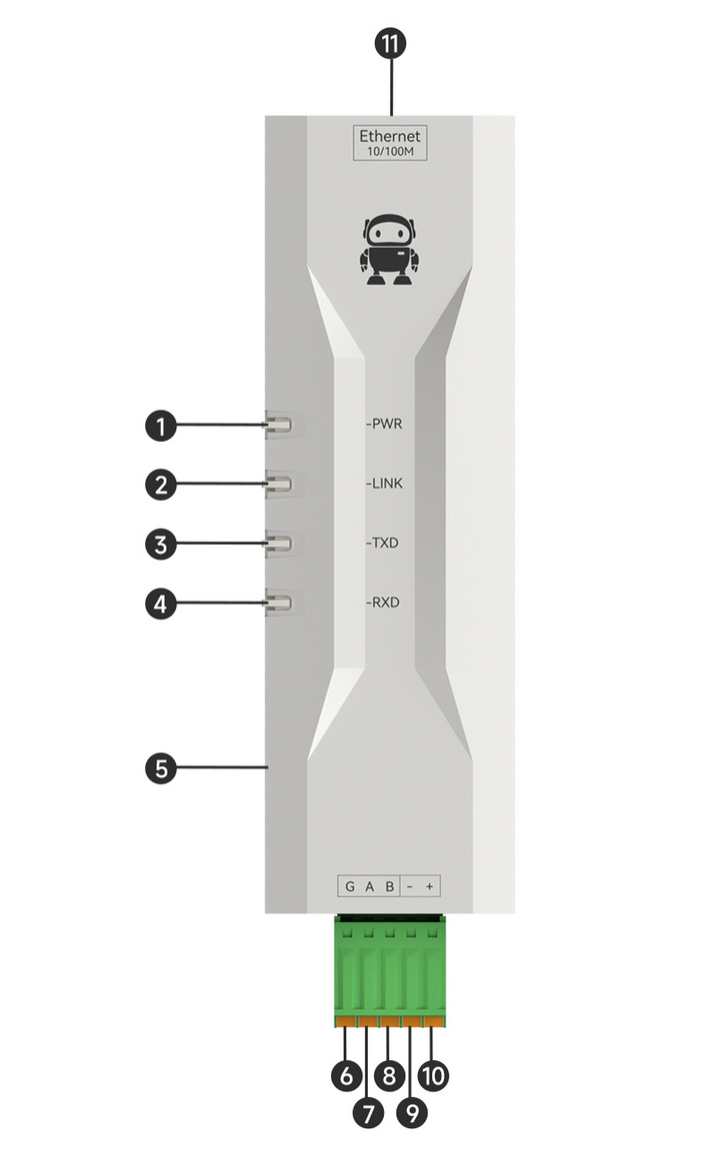

Puerto e Indicadores
| Número | Nombre | Función | Descripción |
|---|---|---|---|
| 1 | POWER | Luz indicadora de alimentación | Encendida fija: equipo energizado. Apagada: alimentación desconectada. |
| 2 | LINK | Luz indicadora de conexión | Apagada: el cable de red no está conectado. Parpadeando: el cable de red está conectado correctamente, pero el enlace no está establecido. Encendida fija: cualquier enlace de red se ha conectado correctamente o el equipo está en modo UDP. |
| 3 | TXD | Luz indicadora de transmisión serial | Parpadea cuando el puerto serie envía datos al dispositivo del cliente. |
| 4 | RXD | Luz indicadora de recepción serial | Parpadea cuando el dispositivo del cliente envía datos al puerto serie del NE2-D11. |
| 5 | Reload | Botón de restauración de fábrica | Mantener presionado durante 5 a 10 segundos. Todos los indicadores del equipo se encenderán, indicando que el dispositivo ha sido restaurado a la configuración de fábrica. |
| 6 | G | GND | Conectar al blindaje del cable RS485 o a RS232-G. |
| 7 | A/T | 485-A o 232-T | Conectar a la interfaz RS485-A o a la interfaz RS232-R. |
| 8 | B/R | 485-B o 232-R | Conectar a la interfaz RS485-B o a la interfaz RS232-T. |
| 9 | - | Alimentación negativa | Conectar a la fuente de alimentación de 8~28 V, terminal V-. |
| 10 | + | Alimentación positiva | Conectar a la fuente de alimentación de 8~28 V, terminal V+. |
| 11 | Ethernet | Puerto de red | Interfaz RJ45 estándar, adaptación automática 10/100M para conexión directa o cruzada. |

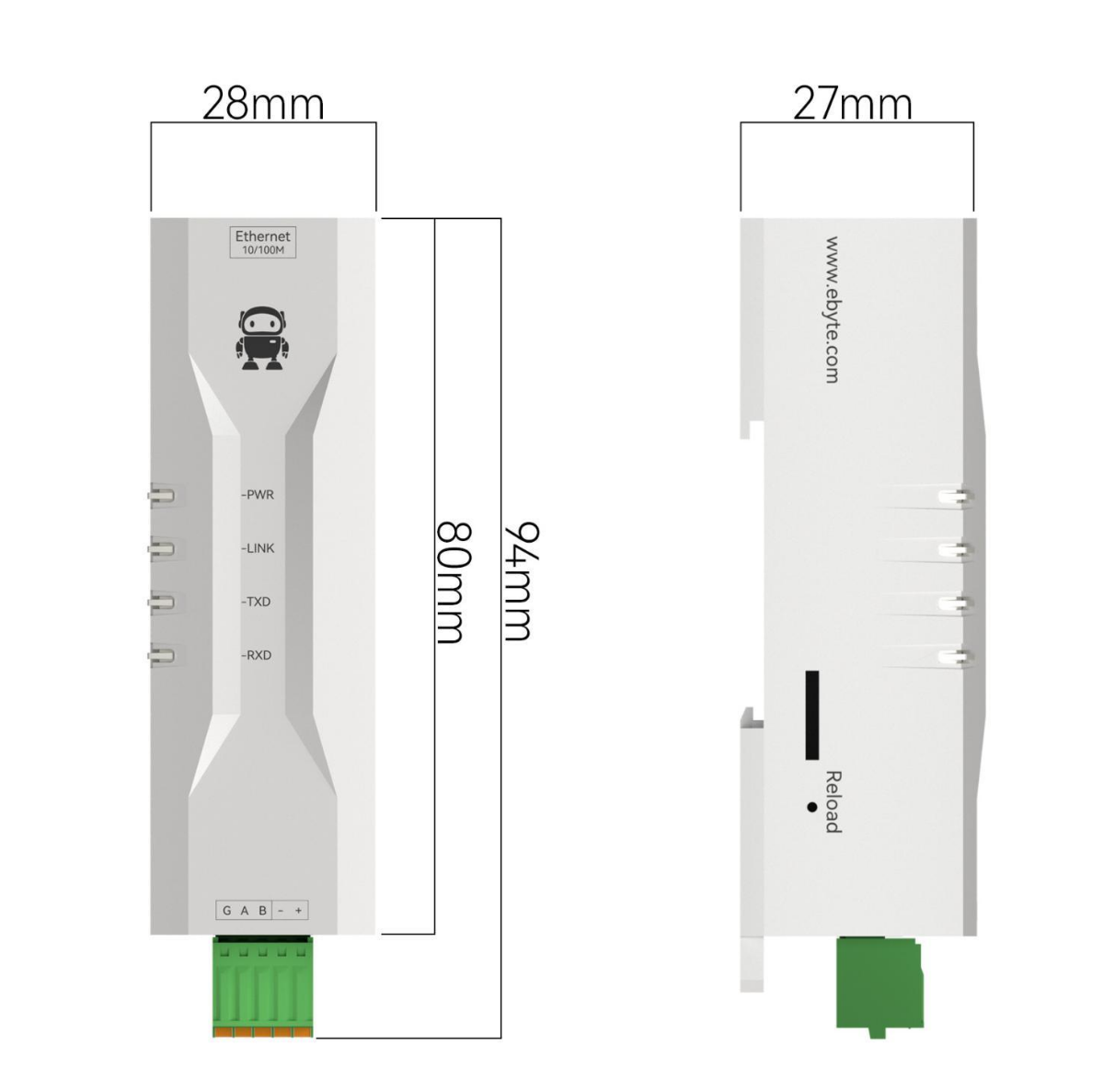

Dimensiones (mm)
