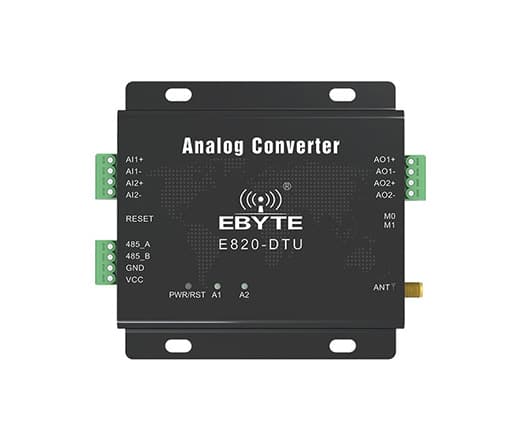

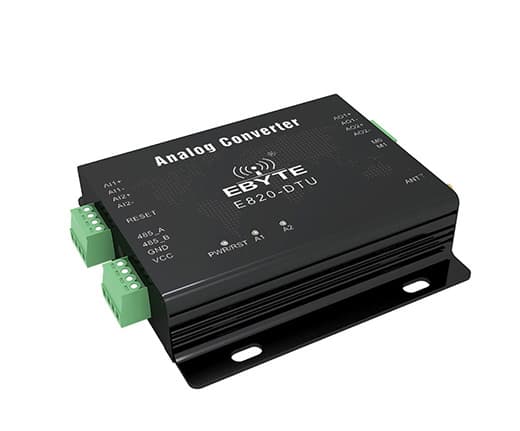

El E820-DTU(2I2-433L)-V8 de Ebyte es un equipo de transmisión inalámbrica de señales analógicas diseñado para aplicaciones industriales de monitoreo, control y adquisición de datos. Su función principal es permitir la transmisión remota de señales de corriente, facilitando la integración de sensores, transmisores o instrumentos de campo en sistemas de automatización.
El dispositivo cuenta con 2 canales de adquisición para señales analógicas y trabaja con señales de corriente tipo 4~20 mA, ampliamente utilizadas en sensores industriales de presión, nivel, caudal, temperatura, humedad u otras variables de proceso. Además, dispone de interfaz RS485 y soporte para protocolo Modbus RTU, lo que permite integrarlo en sistemas existentes de control o monitoreo.
Gracias a su comunicación inalámbrica en la banda de 433 MHz, el E820-DTU(2I2-433L)-V8 permite reducir la necesidad de cableado entre equipos, siendo una alternativa práctica para instalaciones donde el tendido de cables resulta complejo, costoso o poco conveniente.
Este equipo es adecuado para proyectos de automatización industrial, telemetría, monitoreo remoto de sensores, control de procesos, sistemas de bombeo, medición de nivel en estanques, medición de presión, agricultura, plantas industriales y aplicaciones donde se requiera transmitir señales analógicas de forma inalámbrica.
Características principales
- Transmisión inalámbrica de señales analógicas industriales.
- Compatible con señales de corriente 4~20 mA.
- Cuenta con 2 canales de adquisición.
- Interfaz de comunicación RS485.
- Compatible con protocolo Modbus RTU.
- Comunicación inalámbrica mediante banda 433 MHz.
- Permite seguimiento, control y recopilación de señales analógicas.
- Facilita la integración en sistemas industriales existentes.
- Reduce la necesidad de cableado de larga distancia.
- Diseñado para aplicaciones de monitoreo y control remoto.
Aplicaciones recomendadas
- Monitoreo remoto de sensores industriales.
- Transmisión inalámbrica de señales 4~20 mA.
- Automatización industrial.
- Sistemas de control de procesos.
- Medición de nivel en estanques.
- Medición de presión, caudal o temperatura mediante transmisores 4~20 mA.
- Sistemas de bombeo.
- Agricultura y riego tecnificado.
- Plantas industriales o instalaciones donde el cableado sea difícil de implementar.
Importante
El E820-DTU(2I2-433L)-V8 no es un equipo LoRaWAN. Su comunicación inalámbrica opera en la banda de 433 MHz y está orientada a la transmisión remota de señales analógicas industriales. Para una correcta implementación, se debe validar la distancia de comunicación, tipo de antena, alimentación, protocolo de integración y compatibilidad con el sistema de control del usuario.
Especificaciones del E820-DTU(2I2-433L)-V8
Parámetros RF
| Ítem | Valor | Observación |
|---|---|---|
| Banda estándar | 433 MHz | - |
| Potencia de TX | 30 dBm | Potencia máxima (1W) |
Parámetros de Hardware
| Ítem | Valor | |
|---|---|---|
| Dimensiones (H×W×D) | 124×105×25 mm | |
| Peso | 138±2 g | |
| Temperatura de operación | -20℃ a +70℃ | |
| Temperatura de almacenamiento | -40℃ a +85℃ | |
| Humedad de operación | 5% ~ 95% | |
| Humedad de almacenamiento | 1% ~ 95% | |
| Voltaje de operación | 8V ~ 28V | |
| Rango de recolección de corriente | 0mA ~ 20mA | |
| Rango de salida de corriente | 0mA ~ 20mA | |
| Precisión | 0.2% | |
| Interfaz de datos | RS485: 9600bps |
Parámetros de Software
| Ítem | Valor |
|---|---|
| Modo de operación | Seguimiento TX, Seguimiento RX, Control y Recolección, Configuración |
| Comando de configuración | Modbus RTU |

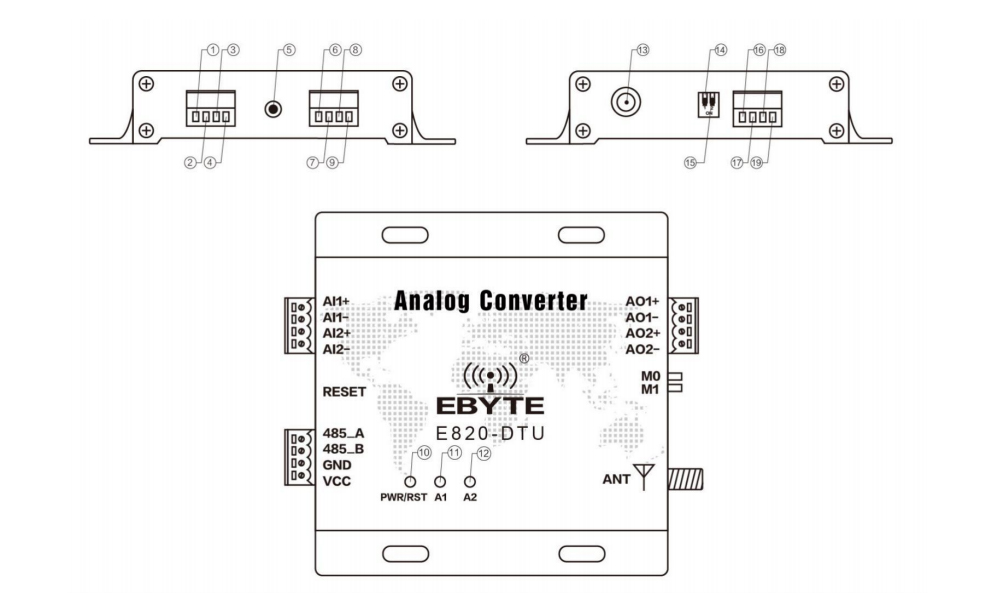

Asignación de Pines del E820-DTU(2I2-433L)-V8
| N° de Pin | Ítem del Pin | Función | Descripción |
|---|---|---|---|
| 1 | AI1+ | Entrada analógica canal 1 (+) | Pin de señal de entrada analógica, forma un par con AI1- |
| 2 | AI1- | Entrada analógica canal 1 (-) | Forma un par con AI1+ |
| 3 | AI2+ | Entrada analógica canal 2 (+) | Pin de señal de entrada analógica, forma un par con AI2- |
| 4 | AI2- | Entrada analógica canal 2 (-) | Forma un par con AI2+ |
| 5 | RESET | Botón de reinicio | Mantener presionado 5s para restablecer la dirección del dispositivo |
| 6 | 485_A | RS485 A | Conectar con el conector A del dispositivo externo |
| 7 | 485_B | RS485 B | Conectar con el conector B del dispositivo externo |
| 8 | GND | Tierra de alimentación | Entrada negativa de alimentación |
| 9 | VCC | Entrada de alimentación | Entrada de alimentación DC 8V~28V (recomendado 12V/24V) |
| 10 | PWR/ACK | Indicador de alimentación/reset | LED bicolor: azul (alimentación), verde (reset exitoso) |
| 11 | A1 | Indicador de TX/RX de datos RF (canal 1) | LED bicolor: azul (TX), verde (RX) |
| 12 | A2 | Indicador de TX/RX de datos RF (canal 2) | LED bicolor: azul (TX), verde (RX) |
| 13 | ANT | Conector de antena | Antena de 433MHz |
| 14 | DIP switch | Selección de modo | M1M0 (00, 01, 10, 11) |
| 15 | AO2- | Salida analógica canal 2 (-) | Forma un par con AO2+ |
| 16 | AO2+ | Salida analógica canal 2 (+) | Pin de salida analógica, forma un par con AO2- |
| 17 | AO1- | Salida analógica canal 1 (-) | Forma un par con AO1+ |
| 18 | AO1+ | Salida analógica canal 1 (+) | Pin de salida analógica, forma un par con AO1- |
